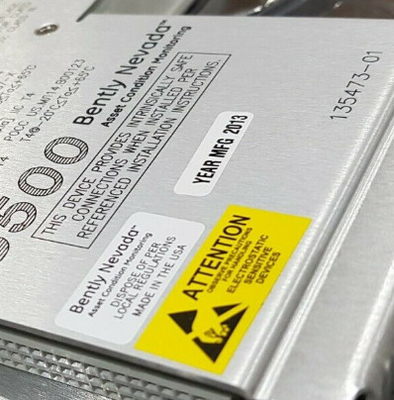

Prodotto:Bently Nevada 3500/25-01-03-00 135473-01 Barriera interna I/O con terminazioni interne

Descrizione
Il modulo 3500/25 Enhanced Keyphasor è un modulo a due canali di mezza altezza utilizzato per fornire segnali Keyphasor ai moduli di monitoraggio in un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerIl sistema di protezione delle macchine 3500 può accogliere fino a quattro segnali Keyphasor in configurazione normale e fino a otto segnali Keyphasor in configurazione abbinata.

Il segnale del tasto-fasore è un impulso di una volta al giro o di più eventi al giro da un albero o un ingranaggio rotante utilizzato per fornire una misurazione precisa del tempo.Ciò consente a 3500 moduli di monitoraggio e apparecchiature di diagnostica esterne di misurare la velocità di rotazione dell'albero e i parametri vettoriali come l'ampiezza e la fase di vibrazione 1X.
Il modulo Keyphasor è un modulo di sistema 3500 migliorato.Offre funzionalità di elaborazione del segnale Keyphasor ampliate rispetto al design precedente mantenendo al contempo una completa compatibilità verso il basso in termini di formaIl modulo Keyphasor, PWA 125792-01, è completamente sostituito dal modulo aggiornato 149369-01.

Quando è richiesto un ingresso Keyphasor di sistema per applicazioni Triple Modular Redundant (TMR), il sistema 3500 dovrebbe impiegare due moduli Keyphasor.i moduli funzionano in parallelo per fornire un segnale Keyphasor primario e secondario agli altri moduli del rackUn sistema con più di quattro ingressi Keyphasor può utilizzare una configurazione abbinata a condizione che non ci siano più di quattro segnali di ingresso Keyphasor primari.Una configurazione abbinata richiede due posizioni consecutive di monitoraggio sia nelle posizioni superiore/inferiore sia in entrambe le posizioni a metà slot.Quattro moduli Keyphasor accetteranno quattro canali di input primari e quattro di backup e forniranno quattro canali di output (uno per modulo).Una configurazione di due accoppiati e uno non accoppiato (tre moduli Keyphasor totale) è anche possibileIn tale configurazione, l'utente può configurare il Keyphasor non accoppiato (ordinare due opzioni a 2 canali o una a 1 canali e una a 2 canali)

Il modulo Isolated Keyphasor I/O è progettato per applicazioni in cui i segnali Keyphasor sono legati in parallelo a più dispositivi e richiedono l'isolamento da altri sistemi, come ad esempio un sistema di controllo. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

L'intento di questo modulo I/O era principalmente di misurare la velocità dell'albero e non la fase.ma questo I/O introduce uno spostamento di fase leggermente più elevato rispetto alla versione I/O non isolatoLa figura 1 mostra la quantità di spostamento di fase che i moduli di I/O isolati aggiungeranno a diverse velocità di macchina.

Le caratteristiche migliorate del prodotto includono la generazione di segnali di evento una volta per turno da input multi-evento per turno, firmware aggiornabile sul campo e reporting dei dati di gestione delle risorse.
