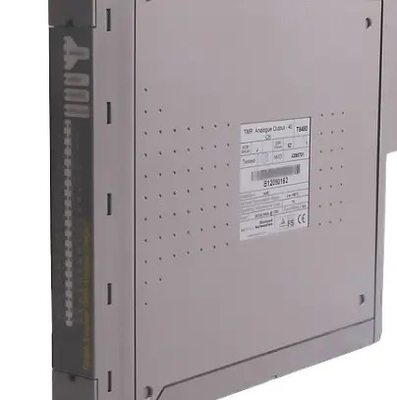

ICS Triplex T8480C Output analogo con verniciatura

Prodotto:ICS Triplex T8480C uscita analogica con verniciatura

Visualizzazione del prodotto

Visualizzazione del prodotto

Il modulo di uscita digitale TrustedTM TMR 24 Vdc si interfaccia con 40 dispositivi sul campo.e tensione su ogni porzione del canale di uscita votatoLa tolleranza ai guasti è ottenuta attraverso un'architettura Triple Modular Redundant (TMR) all'interno del modulo per ciascuno dei 40 canali di uscita.È fornito un monitoraggio automatico della linea del dispositivo di campoQuesta funzione consente al modulo di rilevare sia i guasti di circuito aperto che quelli di corto circuito nei dispositivi di cablaggio e di carico sul campo.Il modulo fornisce la segnalazione della sequenza di eventi (SOE) di bordo con una risoluzione di 1 ms. Un cambiamento di stato di uscita innesca un'entrata SOE. Gli stati di uscita sono determinati automaticamente dalle misurazioni di tensione e corrente a bordo del modulo.Questo modulo non è omologato per il collegamento diretto a zone pericolose e deve essere utilizzato in combinazione con dispositivi intrinseci di sicurezza.

Caratteristiche

• 40 punti di uscita Triple Modular Redundant (TMR) per modulo.• Monitoraggio automatico della linea per punto per rilevare i difetti di cablaggio e di carico di circuito aperto e corto circuito. • resistenza all'impulso di 2500 V, barriera di isolamento otto/galvanico. • protezione automatica contro la sovra-corrente (per canale), senza necessità di fusibili esterni.• Segnalazione della sequenza di eventi a bordo (SOE) con risoluzione di 1 ms. • Il modulo può essere sostituito a caldo on-line utilizzando una configurazione dedicata di slot Companion (adiacente) o SmartSlot (uno slot di riserva per molti moduli).

Lo stato di uscita del pannello frontale I diodi emettitori di luce (LED) per ogni punto indicano lo stato di uscita e i guasti del cablaggio di campo.• LED del pannello anteriore Indicare lo stato del modulo e la modalità operativa (Attivo), Standby, Educated). • TϋV Certified IEC 61508 SIL 3. • Le uscite sono alimentate in gruppi isolati di otto.

Il modulo di uscita digitale TMR 24 Vdc è un membro della gamma Trusted di moduli di input/output (I/O).interfaccia di tutti i moduli I/O con il bus inter-module (IMB) che fornisce energia e consente la comunicazione con il processore TMRInoltre, tutti i moduli hanno un'interfaccia di campo che viene utilizzata per connettersi a segnali specifici del modulo nel campo.

1.1.Unità di terminazione di campo (FTU)

L'unità di terminazione di campo (FTU) è la sezione del modulo I/O che collega tutte e tre le FIU a un'unica interfaccia di campo.L'FTU fornisce gli interruttori di sicurezza di gruppo e i componenti passivi necessari per il condizionamento del segnale, protezione da sovratensione e filtraggio EMI/RFI.il connettore di campo FTU si interconnette con l'assemblaggio del cavo di ingresso/uscita di campo montato sul retro del telaioIl collegamento SmartSlot viene passato dall'HIU alle connessioni di campo tramite l'FTU. Questi segnali vanno direttamente al connettore di campo e mantengono l'isolamento dai segnali I/O sull'FTU.Il collegamento SmartSlot è la connessione intelligente tra i moduli attivi e in standby per il coordinamento durante la sostituzione del modulo.

1.2.Unità di interfaccia di campo (FIU)

L'unità di interfaccia di campo (FIU) è la sezione del modulo che contiene i circuiti specifici necessari per interfacciarsi con i particolari tipi di segnali di I/O di campo.uno per fettaPer il modulo di uscita digitale TMR 24 Vdc, la FIU contiene uno stadio della struttura dell'interruttore di uscita e un circuito di uscita sigma-delta (ΣΔ) per ciascuna delle 40 uscite di campo.Due ulteriori circuiti ΣΔ forniscono un monitoraggio facoltativo della tensione di alimentazione I/O del campo esterno.

La FIU riceve potenza isolata dall'HIU per la logica. La FIU fornisce condizionamento di potenza aggiuntivo per le tensioni operative richieste dal circuito FIU.25 Mbit/sec collegamento seriale connette ogni FIU a una delle fette HIULa FIU misura anche una serie di segnali di "housekeeping" a bordo che aiutano a monitorare le prestazioni e le condizioni di funzionamento del modulo.consumo corrente, tensioni di riferimento di bordo e temperatura di bordo.

1.3Unità di interfaccia host (HIU)

L'HIU è il punto di accesso al bus inter-modulo (IMB) per il modulo.L'HIU è l'unica sezione del modulo di I / O per connettersi direttamente al backplane IMBL'HIU è comune alla maggior parte dei tipi di I/O ad alta integrità e ha funzioni comuni dipendenti dal tipo e dalla gamma di prodotti.Tutte le interconnessioni tra le tre fette incorporano isolamento per aiutare a prevenire qualsiasi interazione di errore tra le fetteOgni fetta è considerata una regione di contenimento dei guasti (FCR), poiché un guasto su una fetta non ha alcun effetto sul funzionamento delle altre fette.L'HIU fornisce i seguenti servizi comuni ai moduli della famiglia: • Comunicazioni ad alta velocità con il processore TMR tramite l'interfaccia IMB.• FCR Interconnect Bus tra le fette per votare i dati IMB in entrata e distribuire i dati I/O Module in uscita all'IMB. • Interfaccia di dati seriali isolata galvanicamente alle fette FIU. • Condivisione di potenza ridondante di doppia tensione di alimentazione del telaio 24 Vdc e regolazione della potenza per l'alimentazione logica dei circuiti HIU.• Potenza magneticamente isolata per le fette FIU. • Interfaccia di dati seriali con la FPU per i LED di stato del modulo. • collegamento SmartSlot tra i moduli attivi e in standby per il coordinamento durante la sostituzione del modulo.• Processamento digitale del segnale per la riduzione dei dati locali e l'autodiagnosi. • Risorse di memoria locale per la memorizzazione dei dati di funzionamento, configurazione e I/O sul campo del modulo. • Servizio di manutenzione di bordo, che monitora le tensioni di riferimento, il consumo di corrente e la temperatura della scheda.

Caratteristiche:

• 40 canali di ingresso per FTA.
• Connessioni di dispositivi di campo standard del settore (2 fili).
• Compatibilità con le rotaie standard DIN.
• semplice installazione e connessione.
• 24 Vdc.
• connessione SmartSlot per la sostituzione a caldo dei moduli di ingresso.
• Fornitura di energia da campo fuso per canale.
• Indicazione dell'integrità dell'alimentazione di campo da parte del diodo emettitore di luce (LED) di bordo.

Dettagli della consegna:

Garanzia: 12 mesi.
Tempo di consegna: 1-2 giorni lavorativi.
Tipo di pagamento:T/T e Western Union.
Partner di corriere: DHL, UPS, TNT, FedEx e EMS.
Specificativi tecnici, manuali e schede dati: disponibili su richiesta.
