Piegato il Nevada a due vie parte 3500 25 moduli di Keyphasor 149369-01+125800-01/135473-01

Prodotto: Piegato il Nevada 3500/25 di modulo di Keyphasor

149369-01+125800-01/135473-01

Il modulo di Keyphasor migliorato 3500/25 è un'mezzo altezza, modulo a due vie utilizzato per fornire i segnali di Keyphasor ai moduli del monitor in uno scaffale 3500. Il modulo riceve i segnali in ingresso dalle sonde di prossimità o dalle raccolte magnetiche e converte i segnali in segnali digitali di Keyphasor che indicano quando il segno di Keyphasor sull'asse coincide con il trasduttore di Keyphasor. Il sistema di protezione del macchinario 3500 può accettare fino a quattro segnali di Keyphasor per la configurazione normale e fino a otto segnali di Keyphasor in una configurazione accoppiata.

Il modulo migliorato di Keyphasor è un modulo di sistema migliore 3500. Offre le capacità ampliate di elaborazione dei segnali di Keyphasor sopra la progettazione precedente mentre mantiene la verso il basso-compatibilità completa in termini di forma, misura e funzione con i moduli attuali di Keyphasor per uso in sistemi legacy. Il modulo di Keyphasor, PWA 125792-01, completamente è sostituito dal modulo aggiornato 149369-01.

Quando un input del sistema Keyphasor è richiesto per (DOMANI) le applicazioni ridondanti modulari triple, il sistema 3500 dovrebbe impiegare due moduli di Keyphasor. In questa configurazione, i moduli funzionano parallelamente per fornire sia un segnale primario che secondario di Keyphasor agli altri moduli nello scaffale.

Un sistema con più di quattro input di Keyphasor può usare una configurazione accoppiata ha fornito là è non non più di quattro segnali in ingresso primari di Keyphasor. Una configurazione accoppiata richiede due posizioni di controllo consecutive della mezzo scanalatura entrambe le o superiori /inferiori nelle posizioni. Quattro moduli di Keyphasor accetteranno quattro canali di ingresso primari e quattro di sostegno e forniranno quattro canali di uscita (uno per modulo). Una configurazione di due accoppiati e di uno non accoppiato (tre moduli di Keyphasor ammontano a) è inoltre possibile. In una tal configurazione, l'utente può configurare l'un Keyphasor non accoppiato (ordine qualsiasi due 2 canali o un 1 canale ed un'opzione di 2 canali)

Pezzi di ricambio

149369-01 modulo migliorato di Keyphasor

Nota: Questo modulo può essere ordinato come sostituzione alimentabile diretta per il modulo dell'ingresso/uscita del modulo 125792-01. 125800-01 Keyphasor di Keyphasor (termini interni)

126648-01 modulo dell'ingresso/uscita di Keyphasor (termini esterni)

125800-02 modulo isolato dell'ingresso/uscita di Keyphasor (termini interni) (progettati per uso con le raccolte magnetiche)

126648-02 modulo isolato dell'ingresso/uscita di Keyphasor (termini esterni) (progettati per uso con le raccolte magnetiche)

135473-01 modulo dell'ingresso/uscita di Keyphasor (barriere interne e termini interni.

Cinghia di polso collegante 04425545 (monouso)

Un'intestazione di 00580438 connettori, termine interno, 4-Position, verde

Un'intestazione di 00502133 connettori, termine interno, 12-Position, manuale del modulo del blu 129770-01 Keyphasor

Prodotti caldi di vendite:

125720-01

125760-01

125768-01

125800-01 modulo dell'ingresso/uscita di Keyphasor

125840-01 ALIMENTAZIONE 3500/15 AD ALTA TENSIONE

126648-01 MODULO DELL'INGRESSO/USCITA DI KEYPHASOR

128229-01 modulo sismico dell'ingresso/uscita di Proximitor

133323-01 MODULO DEL TACHIMETRO

133396-01 MODULO DI IO DI CONTROLLO DELLA VELOCITÀ

135137-01 modulo dell'ingresso/uscita di posizione

135473-01 modulo dell'ingresso/uscita di Keyphasor della barriera

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

Siamo uno di più grande distributore commerciale dello SpA, regolatore, invertitore di frequenza, convertitore, servomotore, touch screen, esposizione, azionamento, modulo di software.input, modulo di uscita e sistema di controllo di modulazione. Marche: ALLEN-BRADLEY, ABB, GE, ICS TRIPLEX, FANUC, TRICONEX, OMRON, SCHEIDER, SIEMENS, piegato il Nevada, WESTINGHOUSE E FOXBORO

Collegamento di download della scheda:

3500-25 scheda migliorata del modulo di Keyphasor - 1415…

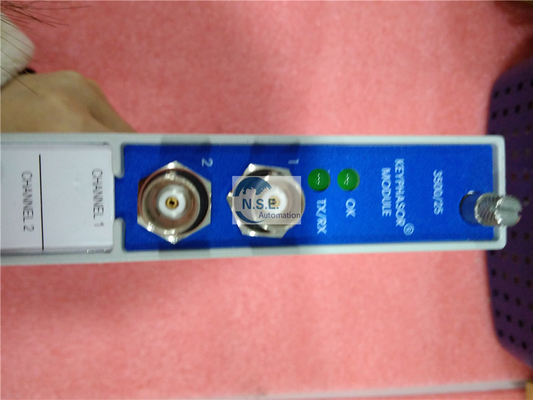

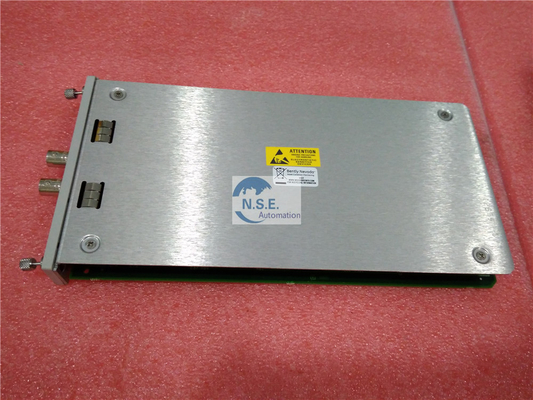

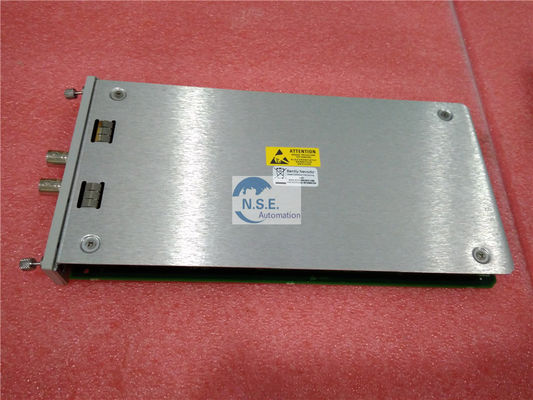

Foto:
