Ripartizione del carico 2301A di Woodward 9907-018 del modulo di Woodward e modello di controllo originali di velocità
woodward 9907 164
,comandi di woodward
Prodotto: Woodward 9907-018
modello di controllo di ripartizione del carico 2301A e di velocità
La 9905/9907 di serie del Woodward 2301A controlla la ripartizione del carico e la velocità dei generatori guidati da diesel o motori a benzina, o vapore o turbine a gas. Queste alimentazioni si riferiscono a come «motori primi» in tutto questo manuale. Il controllo è alloggiato in un telaio della lamiera sottile e consiste di singolo circuito stampato. Tutti i potenziometri sono accessibili dal davanti del telaio. Il 2301A fornisce il controllo nel modo di abbassamento o isocrono.
Il modo isocrono è usato per la velocità costante del motore primo con:
operazione del Unico principale motore del ;
due o più motori primi controllati dai sistemi di controllo di ripartizione del carico di Woodward su un bus isolato;
caricamento basso del contro un bus infinito con il carico controllato da un controllo automatico di trasferimento e del carico di potere (APTL), da un'importazione/da un controllo delle esportazioni, da un controllo di caricamento del generatore, da un controllo dei processi, o da un altro accessorio dicontrollo.
Il modo di abbassamento è usato per controllo di velocità in funzione del carico con:
operazione del Unico principale motore del su un bus infinito o
un funzionamento parallelo del di due o più motori primi.
Ciò che segue è un esempio dell'hardware tipico stato necessario per il sistema 2301A che controlla un singoli motore primo e generatore:
controllo elettronico del A 2301A
un'alimentazione esterna di 20 - 40 VCC per i modelli a bassa tensione; 90 - 150 VCC o 88 - 132 VCA per i modelli ad alta tensione
azionatore proporzionale del A per posizionare il dispositivo combustibile-di conteggio e
trasformatori correnti e potenziali del per la misurazione del carico portato dal generatore.
Prodotti raccomandati:
9905-367 |
9905-373 |
9905-969 |
9905-021 |
9905-131 |
9905-797 |
9905-007 |
9905-001 |
9905-096 |
9905-002 |
9905-970 |
9905-228 |
9905-795 |

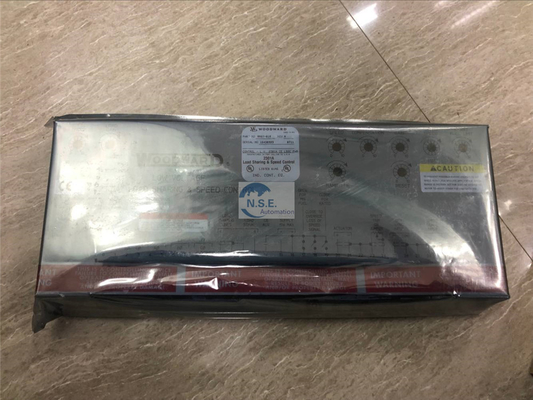

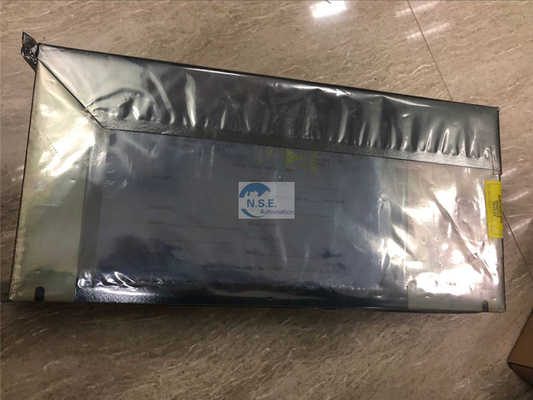

Immagini dei prodotti:
