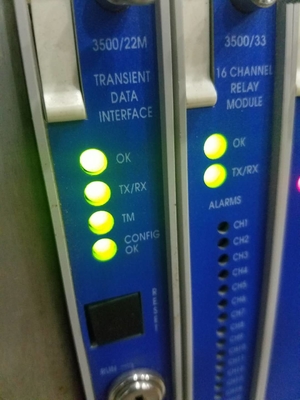

Prodotto:Parti ad alte prestazioni 3500/22M Bently Nevada 3500 22 Interfaccia dei dati transitori Monitoraggio delle condizioni della macchina

Descrizione:

L'interfaccia dei dati transitori 3500 (TDI) è l'interfaccia tra il sistema di monitoraggio 3500 e il software di gestione delle macchine GE® System 1*.Il TDI combina la capacità di un modulo di interfaccia rack 3500/20 (RIM) con la capacità di raccolta dati di un processore di comunicazione come TDXnetIl TDI funziona nella slot RIM di un rack 3500 in combinazione con i monitor della serie M (3500/40M, 3500/42M, ecc.).) per raccogliere continuamente dati di stato stazionario e di forma d'onda transitori e trasmettere questi dati attraverso un collegamento Ethernet al software host. (si rimanda alla sezione Compatibilità alla fine del presente documento) La cattura di dati statici è standard con il TDI,Tuttavia, l'utilizzo di un disco di abilitazione del canale opzionale consentirà al TDI di catturare anche dati dinamici o transitoriIl TDI presenta miglioramenti in diversi settori rispetto ai precedenti processori di comunicazione e incorpora la funzione Processore di comunicazione all'interno del rack 3500.Sebbene il TDI fornisca alcune funzioni comuni all'intero rack, non fa parte del percorso critico di monitoraggio e non ha alcun effetto sul corretto funzionamento del rack., il normale funzionamento del sistema di monitoraggio complessivo. Ogni rack 3500 richiede un TDI o RIM, che occupa sempre lo slot 1 (accanto alle sorgenti di alimentazione).il sistema 3500 richiede una versione TMR del TDIOltre a tutte le funzioni TDI standard, il TMR TDI esegue anche il confronto dei canali del monitor.La configurazione TMR 3500 esegue il voto del monitor utilizzando la configurazione specificata nelle opzioni del monitorUtilizzando questo metodo, il TMR TDI confronta continuamente le uscite di tre (3) monitor ridondanti.Se il TDI rileva che le informazioni provenienti da uno di questi monitor non sono più equivalenti (entro una percentuale configurata) a quelle degli altri due monitor, segnerà il monitor come in errore e inserirà un evento nell'elenco degli eventi di sistema.

Prodotti da vendita:

Foto:
