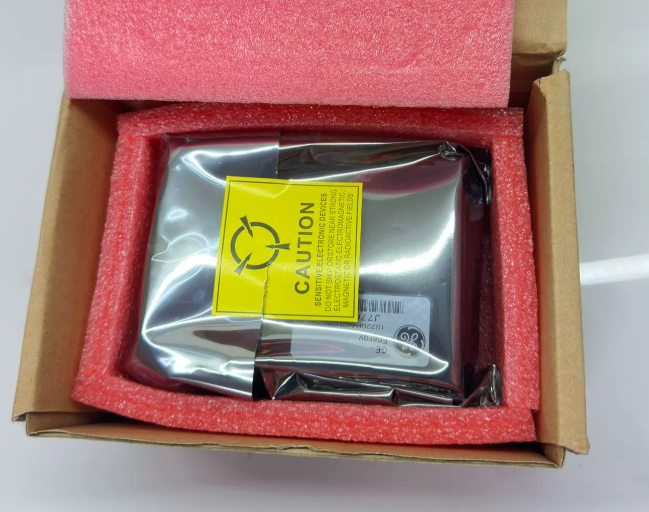

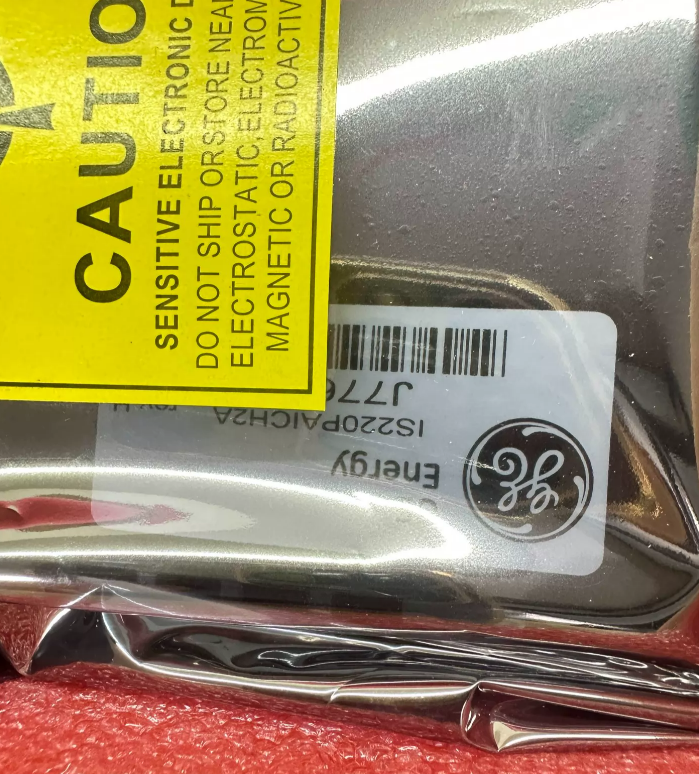

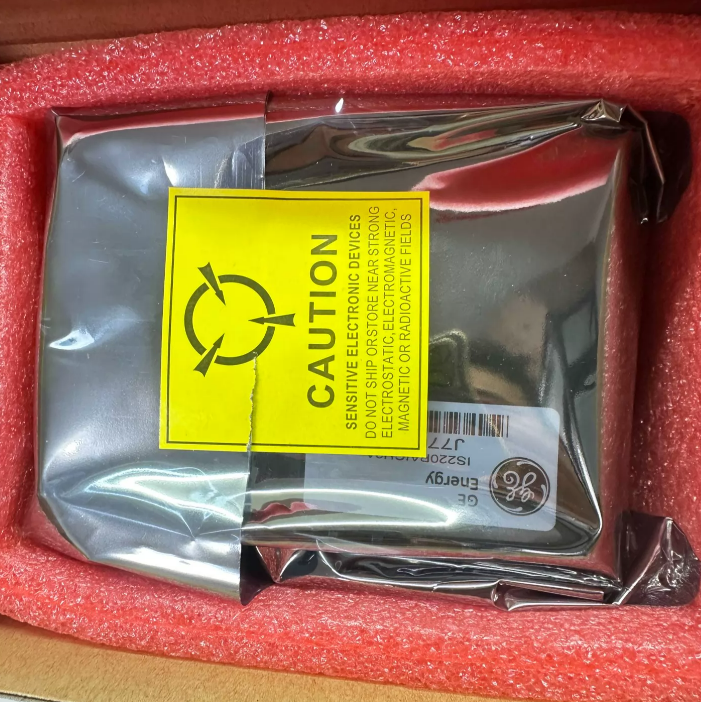

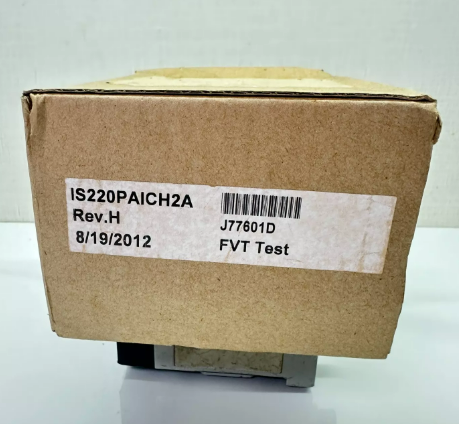

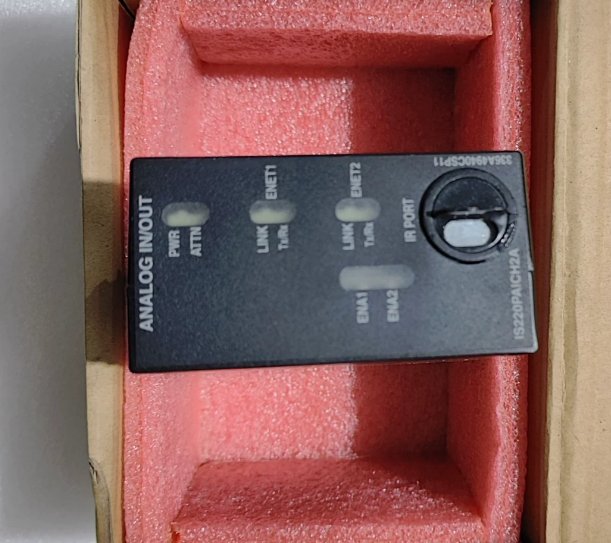

IS220PAICH2A General Electric Mark VIe

L'IS220PAICH2A è un modulo di input/output analogico ad alte prestazioni (Analog I/O Pack) ampiamente utilizzato in turbine a gas, turbine a vapore e varie applicazioni di controllo dei processi industriali.Questo modulo non è una tradizionale scheda passiva di acquisizione dati, ma piuttosto un dispositivo front-end intelligente con capacità di comunicazione attiva.

È generalmente installato in un rack VME e si collega direttamente a una scheda terminale tramite un connettore DC-37-pin,che funge da collegamento centrale tra il mondo fisico (sensori e attuatori di campo) e la logica digitale (sistemi di controllo)Come "sentinella del segnale" e "traduttore preciso" del sistema Mark VIe,La sua missione principale è quella di convertire i segnali analogici provenienti dal campo industriale in dati digitali di alta qualità che il sistema di controllo può comprendere.

• Configurazione multicanale ad alta densità: fornisce 10 canali di ingresso analogici e 2 uscite a circuito di corrente
• Conversione analogico-digitale ad alta precisione: il modulo utilizza un ADC Σ-Δ a 24 bit (convertitore analogico-digitale) e un DAC a 16 bit, con una precisione ≤ ± 0.05% FS (scala completa) e una precisione di misura migliore di ±00,1%
• Isolamento e protezione elettrica di livello industriale: fornisce 2500 Vrms di tensione di isolamento tra i canali e tra i canali e la terra,blocco efficace delle interferenze del circuito di messa a terra e del rumore comune
• Diagnostica intelligente e comunicazione HART: ogni canale di ingresso supporta nativamente il protocollo HART e supporta la decodifica dei segnali sovrapposti
• Comunicazione Ethernet doppia e architettura ridondante: dotato di doppie porte Ethernet TSN da 100 Mbps (RJ45), supportando il protocollo IEEE 1588 Precision Time Protocol (PTPv2)
• Capacità di scambio a caldo e ampia gamma di temperature: supporta la funzionalità di scambio a caldo, consentendo la sostituzione dei moduli mentre il sistema è in funzione
• L'intervallo di temperatura di funzionamento comprende da -40°C a +85°C (alcuni modelli supportano da -40°C a +70°C)

Una grande centrale elettrica ha installato il modulo IS220PAICH2A nelle sue turbine a gas 9HA.02 per costruire un sistema di monitoraggio digitale gemello, installato più di 3 milioni di unità.000 sensori ad alta precisione per formare una rete di monitoraggio multifisico.
