ROCKWELL AUTOMATION ICS Triplex T8461 Modulo di uscita TMR 24V DC/48V DC affidabile - canale 40
T8461
,Modulo di uscita di T8461 Digital
,Allen Bradley T8461
Prodotto:ROCKWELL AUTOMATION ICS Triplex T8461 Trusted TMR 24V DC/48V DC Output Module - Canale 40
Visualizzazione del prodotto:
Il modulo di uscita digitale Trusted® Triple Modular Redundant (TMR) 24 Vdc / 48 Vdc interfaccia
40 dispositivi sul campo.
Le prove sono effettuate anche su un sistema di controllo di tensione e di corrente.
La tolleranza ai guasti è ottenuta tramite un TMR
l'architettura all'interno del modulo per ciascuno dei 40 canali di uscita.
Il monitoraggio automatico della linea del dispositivo di campo è fornito.
sia i guasti di circuito aperto che quelli di cortocircuito nei cablaggi di campo e nei dispositivi di carico.
Il modulo fornisce segnalazioni di sequenza di eventi (SOE) a bordo con una risoluzione di 1 ms.
La modifica dello stato di uscita innesca una voce SOE.
misurazioni di tensione e corrente a bordo del modulo.
Questo modulo non è omologato per il collegamento diretto a zone pericolose e deve essere utilizzato in
in combinazione con dispositivi intrinseci di sicurezza.
| Dettagli del prodotto | |
| Fabbricazione/Marca | ROCKWELL AUTOMATION ICS Triplex |
| Modello/tipo | T8461 |
| Informazioni sull'ordine/numero della parte | T8461 |
| Descrizione | Modulo di uscita TMR affidabile 24V DC/48V DC - canale 40 |
| Codice S.A. | 85044030 |
| Origine | Stati Uniti |
| Dimensione | 25*25*10 cm |
| Peso | 1.2 kg |
Fogli dati:T8461.pdf
Caratteristiche:
• 40 canali di uscita TMR per modulo.
• Diagnostica completa e automatica e autotest.
• Monitoraggio automatico delle linee per canale per rilevare il cablaggio di campo a circuito aperto e a corto circuito
e di carico.
• resistenza a impulsi di 2500 V barriere di isolamento otto/galvanico.
• Protezione automatica da sovraccarico (per canale), senza necessità di fusibili esterni.
• Segnalazione della sequenza di eventi a bordo (SOE) con risoluzione di 1 ms.
• Il modulo può essere sostituito a caldo on-line utilizzando uno slot o uno SmartSlot dedicato
(una fessura di ricambio per molti moduli).
• Lo stato dell'uscita del pannello frontale
difetti del cablaggio di stato e di campo.
• I LED del pannello anteriore indicano lo stato del modulo e la modalità operativa (Ativo,
In attesa, istruito).
• TϋV Certificato IEC 61508 SIL 3.
• Le uscite sono alimentate in gruppi isolati di otto gruppi, ciascuno dei quali è un gruppo di potenza (PG).

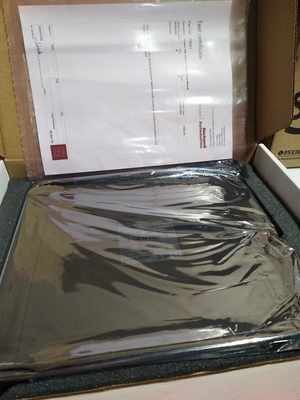

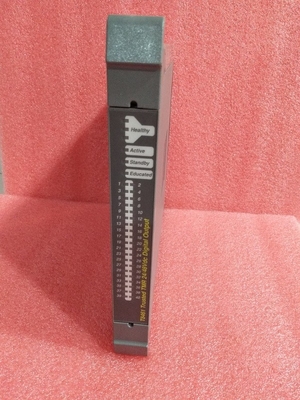

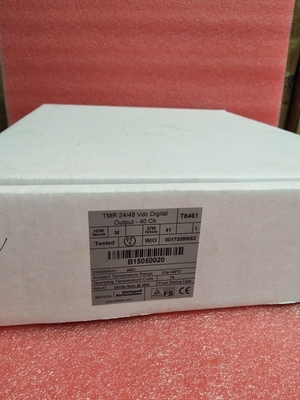

Immagine:
