Prodotto:General Electric Mark VI IS200EXHSG3AEC EXCITER HS RELAY DRIVER BOARD in magazzino ora

Descrizione

L'IS200EXHSG3AEC è un componente PCB (circuito stampato) di GE Industrial Systems progettato come parte della serie EX2100 Excitation Control.L'EX2100 è uno dei più popolari sistemi di gestione delle turbine della General ElectricLa serie EX2100 è un sistema di controllo TMR (triple modular redundant) offerto da GE.e produce la corrente di eccitazione dei campi necessari per controllare la tensione terminale CA e volt-ampere reattiviLa serie EX2100 è un modello completo di controllo dell'eccitazione statica sviluppato sia per i generatori su turbine a vapore nuove che aggiornate, nonché gas e turbine idroelettriche.

Funzioni di controllo dell' eccitazione:La scheda è principalmente responsabile della guida dei contattori a corrente continua (41) e dei relè pilota necessari per la de-eccitazione e il lampeggiamento del campo all'interno del sistema di controllo dell'eccitazione EX2100.Questi componenti sono vitali per controllare il flusso di corrente elettrica e garantire il corretto funzionamento del sistema di eccitazione.i relè pilota sono forniti per i relè lampeggianti 53A e 53BQuesti relè svolgono un ruolo cruciale nell'avvio e nel controllo del processo di determinazione della corrente di campo nei generatori sincroni.Relai pilota per la de-eccitazione: Inoltre, la scheda include relè pilota per il relè di de-eccitazione KDEP. Questi relè sono strumentali per la de-energiazione sicura e controllata del sistema di eccitazione,prevenzione dell'accumulo eccessivo di tensione e garanzia della sicurezza operativa- Condizionamento e trasmissione:Esegue il condizionamento del segnale per i segnali di stato di de-eccitazione provenienti dalla scheda di de-eccitazione dell'eccitatore (EDEX) e i segnali di stato della leva dalla scheda di controllo di de-eccitazione (EXDE)Questi segnali condizionati vengono quindi trasmessi al sistema di monitoraggio dell'eccitazione e di uscita degli strumenti (EMIO) per ulteriore elaborazione e monitoraggio.

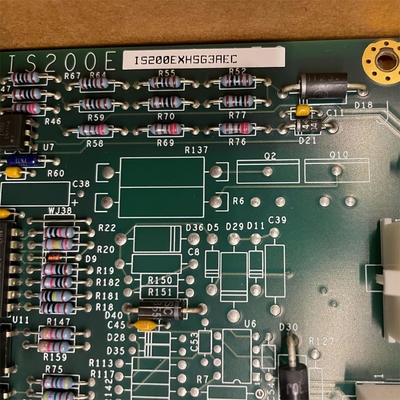

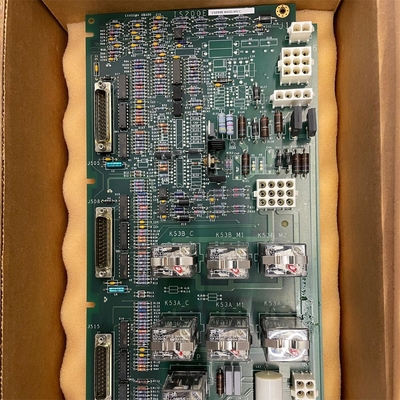

Questo driver di relè Exciter H.S. utilizza una serie di condensatori per lo stoccaggio di energia, oltre cinquanta in totale, insieme a oltre cento resistori totali.Tutti gli hardware sopra menzionati sono protetti in modo sicuro, dietro uno spesso strato tradizionale di rivestimento PCB di tipo normale.il normale rivestimento PCB IS200EXHSG3AEC fornisce un solido strato di base protettivo che si adatta alle vostre esigenze automatizzate specializzate convenientemente.
