Prodotto:General Electric Mark VI IS200EDCFG1BAA EX2100 FEEDBACK DC EXCITER Board in magazzino ora

Descrizione

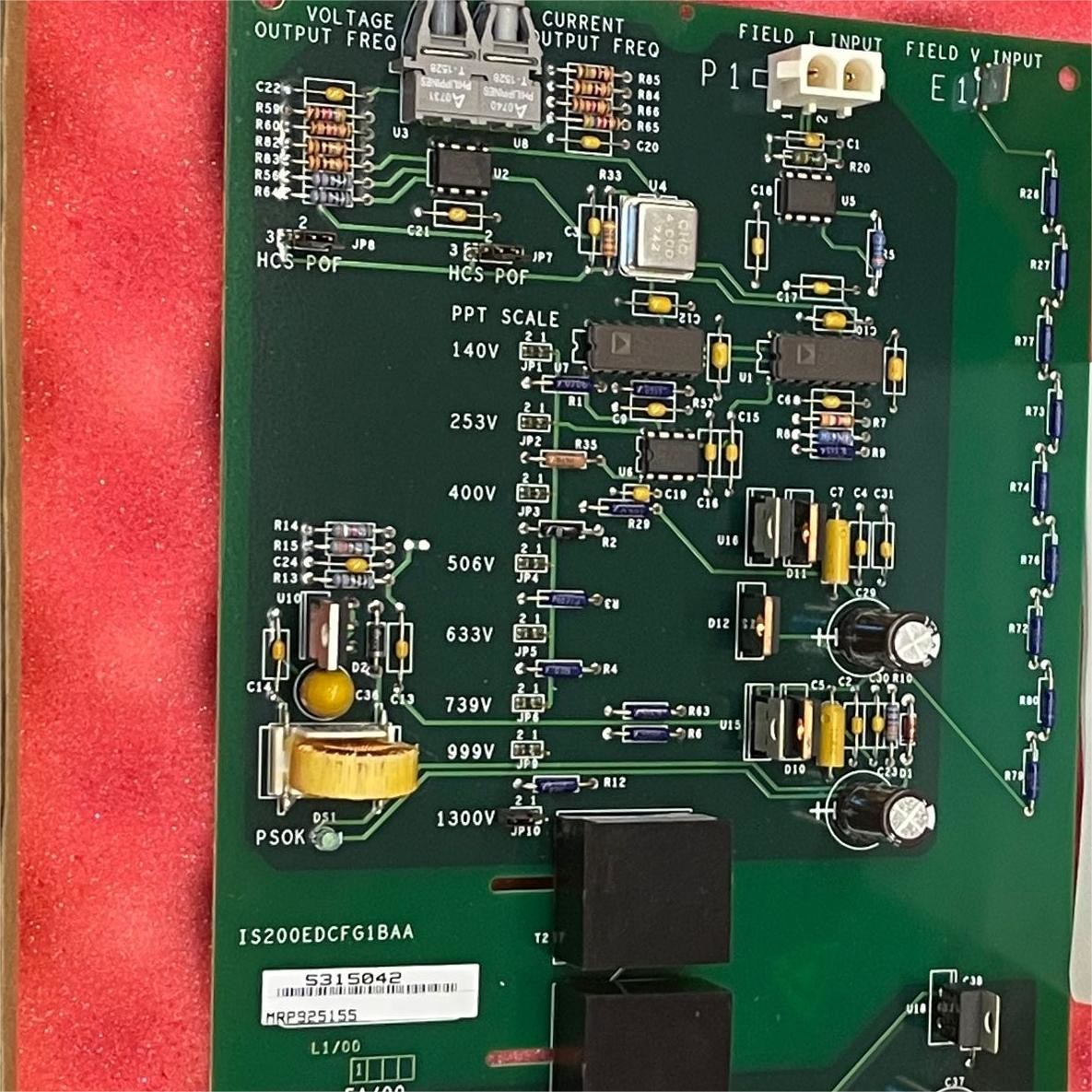

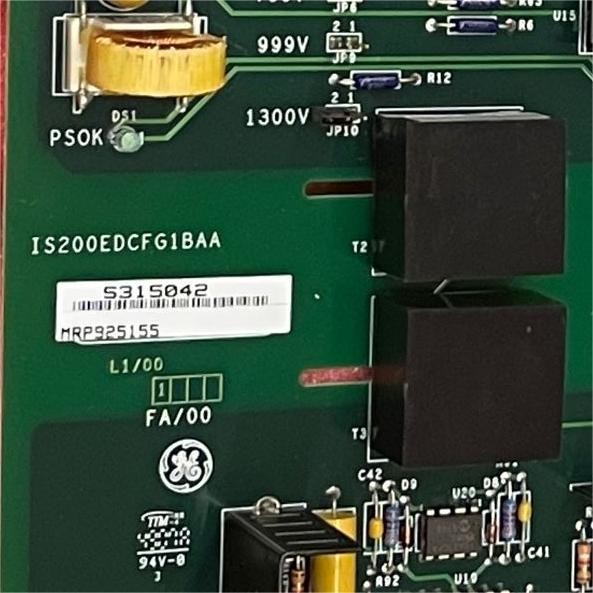

GE IS200EDCFG1BAA è parte diEX2100 Sistema di controllo dell'eccitazione,un Exciter DC Feedback Board sviluppato da GE.

La scheda EDCF misura la corrente di eccitazione e la tensione sul ponte SCR all'interno del gruppo di azionamento della serie EX2100.funge da interfaccia con la scheda EISB tramite un connettore a fibra ottica ad alta velocitàUna parte integrante della scheda è il suo indicatore LED, che fornisce un feedback visivo che l'alimentazione funziona correttamente.

Distanza e controllo del segnale: la frequenza di uscita del VCO è direttamente proporzionale all'ampiezza del segnale di tensione di ingresso.il VCO traduce efficacemente le variazioni della corrente di campo in corrispondenti variazioni della frequenza di uscitaQuesta modulazione di frequenza fornisce una rappresentazione dinamica dello stato della corrente di campo, consentendo un monitoraggio e un controllo precisi all'interno del sistema di controllo.

Processamento del segnale: il segnale di basso livello generato dallo shunt DC viene inserito in un circuito specializzato noto come amplificatore differenziale.Questo amplificatore è responsabile dell'amplificazione del segnale fornendo anche un'amplificazione differenziale per migliorare la sua precisione e robustezzaLa tensione di uscita dell'amplificatore differenziale è attentamente regolata e varia tra -5 volt (V) e +5 volt (V).

Integrazione dell'oscillatore a tensione controllata: la tensione di uscita regolata dall'amplificatore differenziale funge da segnale di ingresso per un oscillatore a tensione controllata (VCO).Un VCO è un oscillatore elettronico la cui frequenza di oscillazione è controllata da un ingresso di tensioneIn questo contesto, il VCO regola la sua frequenza di oscillazione in base alla grandezza della tensione di ingresso ricevuta dall'amplificatore.
