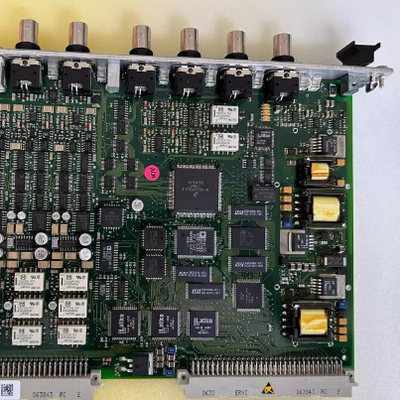

Prodotto:MPC4 200-510-150-031 Carta di protezione macchine Tipo MPC4 in magazzino

Descrizione

La scheda di protezione delle macchine MPC4 è l'elemento centrale del sistema di protezione delle macchine (MPS) della serie VM600, della linea di prodotti Meggitt Sensing Systems Vibro-Meter®.Questa scheda molto versatile è in grado di misurare e monitorare fino a quattro ingressi di segnale dinamico e fino a due ingressi di velocità simultaneamente.

Gli ingressi di segnale dinamico sono completamente programmabili e possono accettare segnali che rappresentano l'accelerazione, la velocità e lo spostamento (prossimità), tra gli altri.L'elaborazione multicanale di bordo consente la misurazione di vari parametri fisici, comprese le vibrazioni relative e assolute, Smax, eccentricità, posizione di spinta, espansione assoluta e differenziale dell'alloggiamento, spostamento e pressione dinamica.

L'elaborazione digitale comprende il filtraggio digitale, l'integrazione o la differenziazione (se necessario), la rettifica (RMS, valore medio, vero picco o vero picco-picco),monitoraggio dell'ordine (amplitudine e fase) e misurazione del gap tra trasduttore e bersaglio.

Gli ingressi di velocità (tacometro) accettano segnali da una varietà di sensori di velocità, compresi i sistemi basati su sonde di prossimità, sensori di raccolta dell'impulso magnetico o che forniscono segnali TTL.Sono inoltre supportati tassi di taco frazionati.

La calibrazione può essere espressa in unità metriche o imperiali.I livelli di allarme e di pericolo possono essere adattati in funzione della velocità o di qualsiasi informazione esterna.

Per ogni livello di allarme è disponibile internamente (sulla corrispondente scheda IOC4T) un'uscita digitale.Questi segnali di allarme possono essere indirizzati su un bus all'interno del rack VM600 per guidare i relè su schede relè opzionali (come IRC4 e RLC16).

I segnali dinamici (vibrazione) e i segnali di velocità elaborati sono disponibili nella parte posteriore del rack (sul pannello anteriore del IOC4T) come segnali di uscita analogici.Sono forniti segnali basati sulla tensione (0 a 10 V) e sulla corrente (4 a 20 mA).

L'MPC4 esegue un autotest e una routine diagnostica all'accensione.il sistema integrato della scheda OK monitora continuamente il livello dei segnali forniti dai sensori e indica eventuali problemi dovuti a una linea di trasmissione rotta, trasduttore o condizionatore difettoso.

Fogli dati:DS_VM600_MPC4-en.pdf
