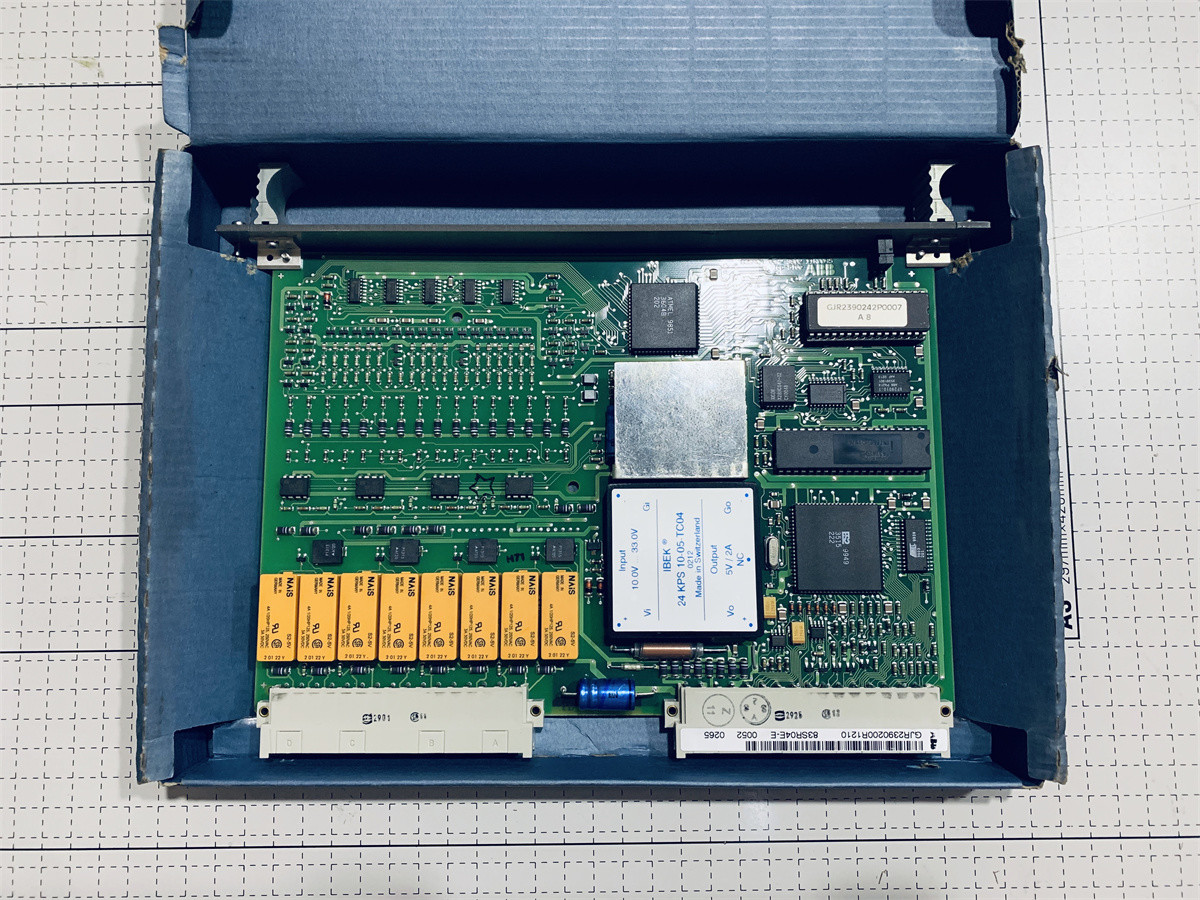

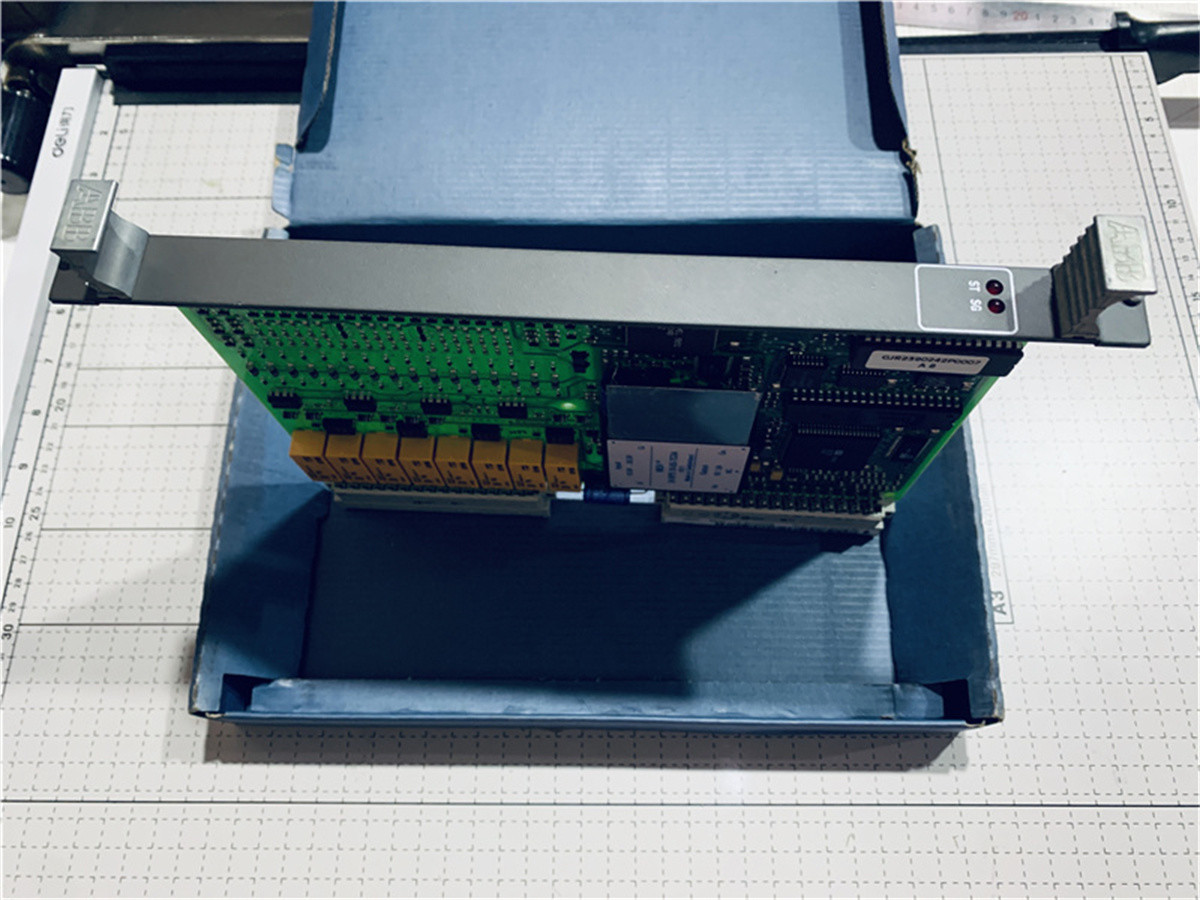

Prodotto:83SR04 GJR2390200R1210 83SR04E-E ABB Modulo di controllo di elaborazione del segnale di controllo binario e analogo

Descrizione

83SR04E-E è utilizzato per compiti di controllo binario e analogo a programma memorizzato a livello di unità di comando, gruppo e unità.
- Controllo dell'azionamento degli azionamenti unidirezionali
- Controllo dell'azionamento degli attuatori
- Controllo dell'azionamento delle valvole solenoidi
- controllo dei gruppi di funzioni binarie (sequenziale e logica)
- Controllo in 3 passaggi
- Condizionamento del segnale.

83SR04E-E è destinato ad essere utilizzato in connessione con la stazione di elaborazione polifunzionale.- modalità di controllo binario (e funzioni di base analogiche) con tempo di ciclo variabile, tempo di ciclo selezionabile - modalità di condizionamento del segnale con tempo di ciclo fisso e uscita di bit di disturbo La modalità di funzionamento è selezionata mediante il blocco di funzioni TXT1,che è la prima a comparire nella struttura. in modalità di comando binario, fino a 4 comandi di gruppo funzionale binario o 4 comandi di azionamento,o possono essere implementati per ciascun modulo una combinazione di comandi di gruppo di funzioni binaria e di azionamento (tenendo conto del tempo di ciclo del modulo). in modalità di controllo analogica,possono essere realizzati per ogni modulo un massimo di 4 circuiti di controllo analogici sotto forma di regolatori a 3 passaggi, a seconda del tempo di regolazione dell'attuatore (vedere le modalità di funzionamento)Il modulo comprende 4 interfacce hardware con il dispositivo di commutazione e il processo.

Dati di ordine:
83SR04-E/R1210 Numero d'ordine: GJR2390200R1210
