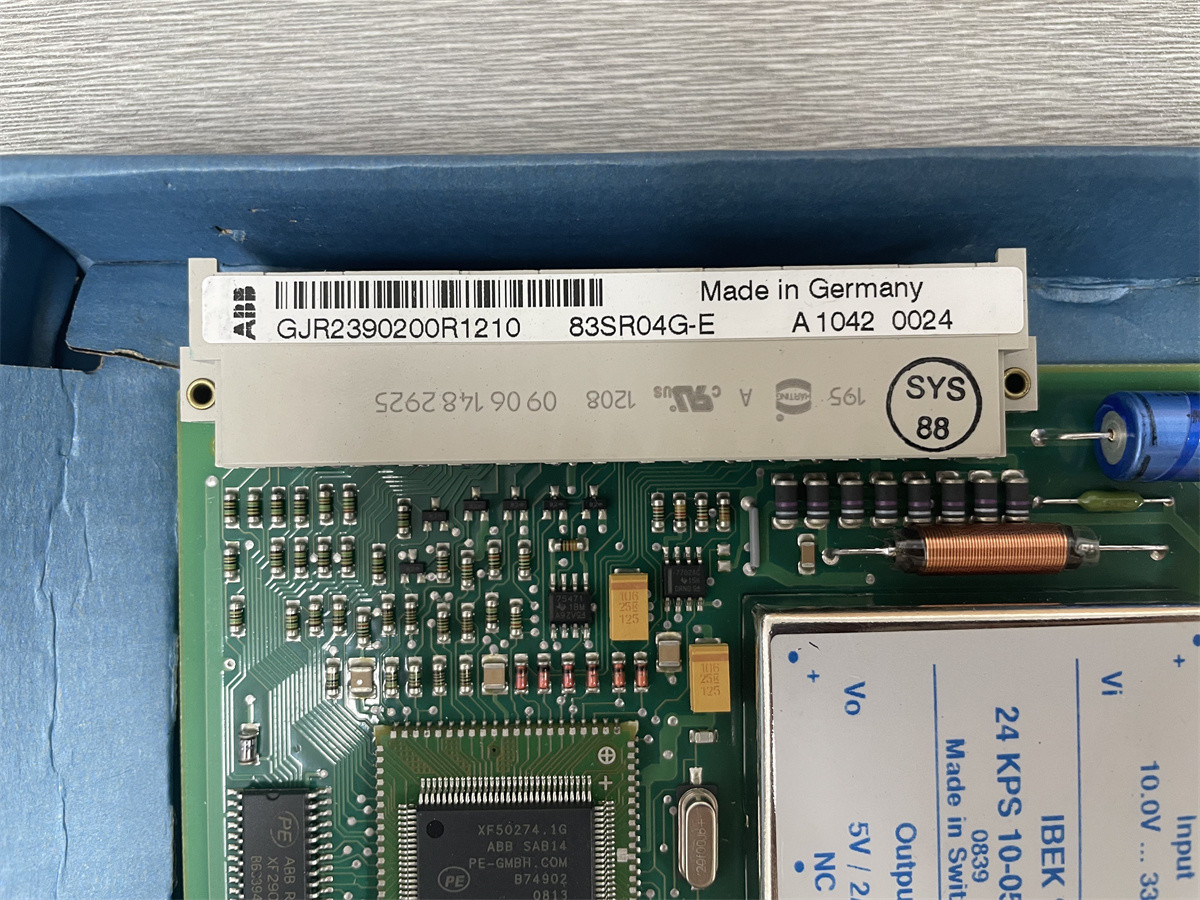

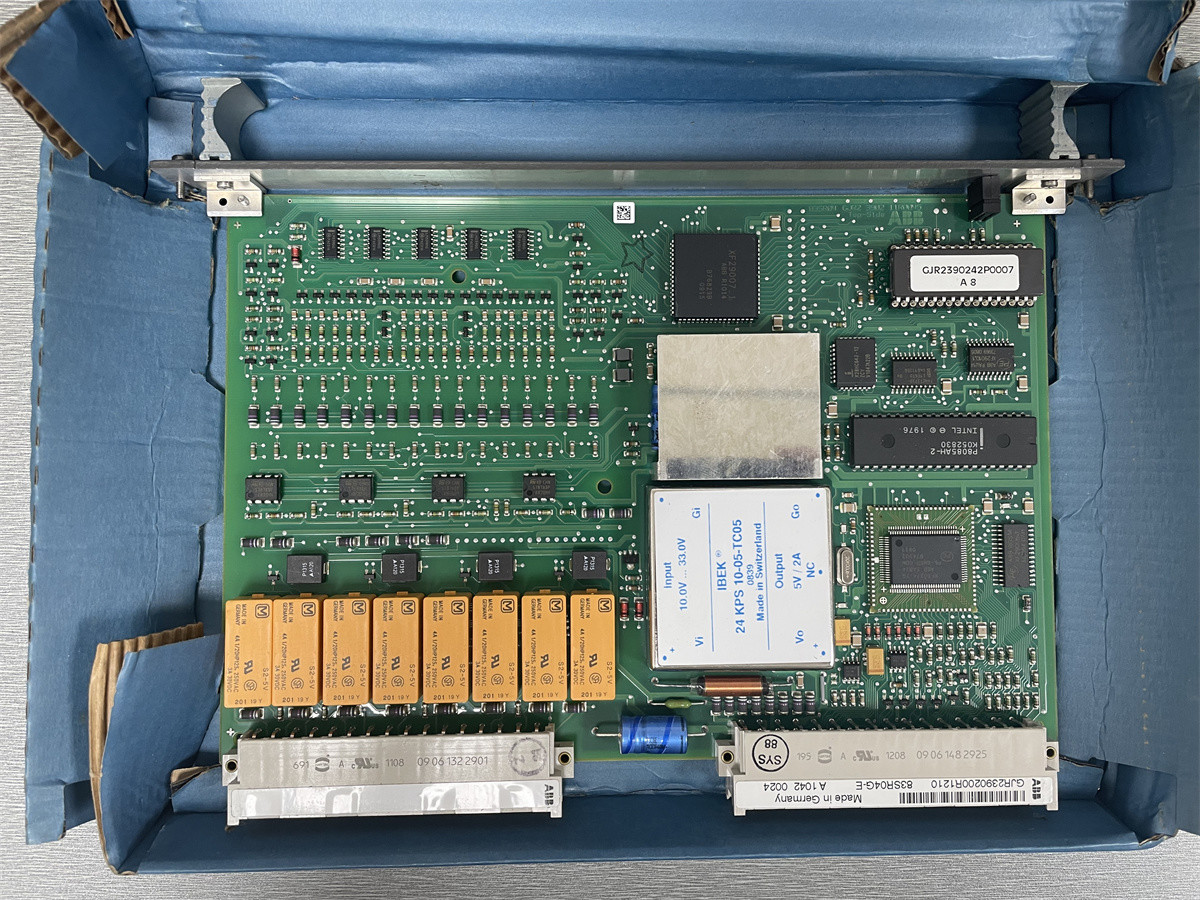

Prodotto:83SR04 GJR2390200R1210 83SR04G-E ABB Modulo di controllo di elaborazione del segnale di controllo binario e analogo

Descrizione

83SR04G-E è il modulo di controllo di elaborazione del segnale di controllo binario e analogo di ABB PROCONTROLsystem.livelli di controllo di gruppo e di unitàPuò essere utilizzato per le seguenti applicazioni:
- Controllo dell'azionamento degli azionamenti unidirezionali
- Controllo dell'azionamento degli attuatori
- Controllo dell'azionamento delle valvole solenoidi
- controllo dei gruppi di funzioni binarie (sequenziale e logica)
- Controllo in 3 passaggi
- Condizionamento del segnale.

Caratteristiche
L'indirizzo del modulo viene impostato automaticamente collegandolo alla stazione PROCONTROL.
I telegrammi ricevuti tramite il bus-stazione sono controllati dal modulo per il trasferimento privo di errori tramite i loro bit di parità.
I telegrammi inviati dal modulo al bus sono dotati di bit di parità per garantire un trasferimento senza errori.
Il programma utente viene archiviato in una memoria non volatile (EEPROM).
Il modulo è pronto per il funzionamento non appena viene caricato un elenco di utenti valido.
Per comunicare con il processo e l'apparecchio di commutazione, il modulo richiede la seguente tensione:
USA/USB Tensione di funzionamento +24 V
con una tensione di 20 V o superiore ma non superiore a 50 V
US11 Fornitura di contatti di interfaccia di processo 1
US21 Fornitura di contatti di interfaccia di processo 2
US31 Fornitura di contatti di interfaccia di processo 3
US41 Fornitura di contatti di interfaccia di processo 4
Le tensioni US11... US41 sono a prova di cortocircuito e progettate per evitare qualsiasi interazione.
Le tensioni di funzionamento e i segnali logici esterni sono correlati al conduttore di riferimento Z.
La parte anteriore del modulo è munita dei seguenti segnali mediante diodi di emissione luminosa:

Disturbo ST
Disturbo del modulo SG

Il diodo luminoso ST segnala eventuali disturbi nel modulo e nella comunicazione dei dati con il modulo.

Progettazione del modulo
Il modulo è costituito essenzialmente dai seguenti elementi:
- Interfaccia di processo
- Interfaccia stazione-bus
- Sezione di lavorazione

Interfaccia del processo
Nell'interfaccia di processo, i segnali di processo sono adattati al livello di segnale interno al modulo.

Interfaccia stazione-bus
Nell'interfaccia del bus della stazione, i segnali dei moduli sono adattati al bus.

Sezione di lavorazione
Per elaborare i segnali provenienti dal processo e dal bus, il modulo è dotato di un microprocessore che funziona in combinazione con le seguenti aree di memoria tramite un bus interno al modulo.

Dati di ordine:
83SR04-E/R1210 Numero d'ordine: GJR2390200R1210
