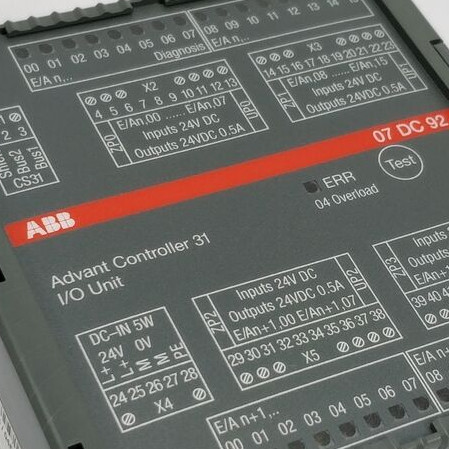

Prodotto:ABB 07DC92 GJR5252200R0101 Modulo di ingresso/uscita a cifre

Modulo di ingresso/uscita digitale 07 DC 92 32 ingressi/uscite digitali configurabili, 24 V DC, isolati elettricamente in gruppi, le uscite possono essere caricate con 500 mA, bus di sistema CS31

Finalità Il modulo di ingresso/uscita digitale 07 DC 92 è utilizzato come modulo remoto sul bus di sistema CS31. Contiene 32 ingressi/uscite, 24 V di corrente continua, in 4 gruppi con le seguenti caratteristiche:• Gli input/output sono accessibili singolarmente • come input, • come uscita o • come uscita rileggibile (input/uscita combinati) • Le uscite • funzionano con transistor, • hanno un carico nominale di 0,5 A e • sono protette da sovraccarico e cortocircuito.

• I 4 gruppi di ingressi/uscite sono elettricamente isolati gli uni dagli altri e dal resto dell'unità. • Il modulo occupa due indirizzi digitali per gli ingressi e le uscite sul bus di sistema CS31.È possibile configurare l'unità esclusivamente come modulo di outputIn questo caso, gli indirizzi per gli ingressi non sono necessari. L'unità funziona con una tensione di alimentazione di 24 V DC. La connessione del bus di sistema è elettricamente isolata dal resto dell'unità.Il modulo offre una serie di funzioni diagnostiche (vedere il capitolo "Diagnosi e visualizzazioni").

Displays and operating elements on the front panel 1 32 yellow LEDs to indicate the signal status of the configurable inputs and outputs 2 List of diagnosis information concerning the LEDs when they are used for diagnosis display 3 Red LED for error message 4 Test button Electrical connection The module can be mounted on a DIN rail (height 15 mm) or with 4 screwsLa figura seguente mostra la connessione elettrica del modulo di ingresso/uscita.
