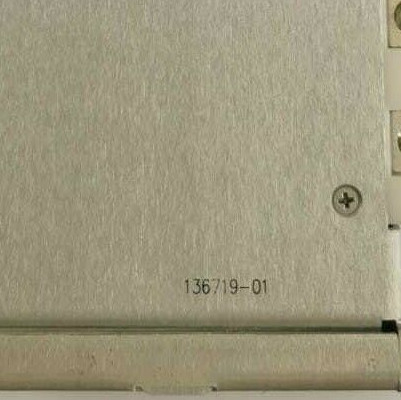

Prodotto:Bently Nevada 3500/04 136719-01 Modulo I/O di messa a terra

Descrizione
3500 Le barriere interne sono interfacce intrinsecamente sicure che forniscono protezione contro le esplosioni per i sistemi di trasduttori collegati direttamente al sistema di protezione delle macchine 3500.

Le barriere interne sono pienamente compatibili con il sistema 3500 e forniscono una soluzione conveniente ed economica per l'installazione di tutti i tipi di sistemi di trasduttori all'interno di una zona pericolosa.

A differenza delle barriere esterne, le barriere interne 3500 sono parte integrante del sistema 3500 e non ridurranno le prestazioni del sistema.

Offriamo sistemi di trasduttori Bently Nevada con approvazioni complete per installazioni in aree pericolose.Vedi Monitori e trasduttori compatibili a pagina 6.

Ciascun componente è conforme, sia individualmente che come parte di un sistema, ai requisiti di sicurezza delle norme nordamericane e internazionali.non è necessario fare riferimento ai singoli certificati per verificare la compatibilità tra i componenti.

È possibile aggiornare i monitor standard sostituendo i moduli I/O esistenti con quelli contenenti barriere interne.

Linee guida per l'installazione
Le barriere interne per un rack 3500 sono incorporate in speciali moduli di monitoraggio I/O. Queste barriere forniscono protezione contro le esplosioni per i sistemi di trasduttori collegati al sistema 3500.Un modulo di messa a terra intrinsecamente sicuro (IS) fornisce la connessione a terra IS attraverso il backplane del sistema 3500.

Il modulo IS Earth richiede una posizione del modulo I/O dedicata ed esclude l'uso di questa posizione per gli altri moduli del sistema 3500.Inoltre,, una serie di opzioni di installazione non sono disponibili quando le barriere interne sono installate in un rack 3500.

Nuove installazioni di rack
Lo stesso rack può contenere sia i tipi di modulo di I/O di barriera interna che quelli standard senza compromettere la separazione tra il cablaggio di campo delle aree pericolose e quelle sicure.

L'opzione di terminazione esterna non è disponibile per i moduli di I/O con barriere interne perché
le omologazioni per aree pericolose non consentono l'uso di cablaggi intrinsecamente sicuri all'interno di un impianto multi-core
assemblaggio del cavo.

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

Un rack che contenga un modulo di barriera interna deve avere un modulo di messa a terra IS 3500/04-01 per fornire il collegamento a terra IS del modulo di barriera.
