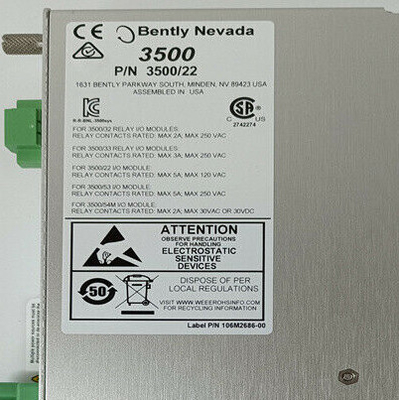

Prodotto:Modulo I/O Bently Nevada 3500/22-01-01-00 146031-01 10Base-T/100Base-TX

Descrizione
L'interfaccia dati transitori (TDI) 3500 è l'interfaccia tra il sistema di monitoraggio 3500 e il software di gestione macchinari System 1* di GE. Il TDI combina la capacità di un modulo di interfaccia rack (RIM) 3500/20 con la capacità di raccolta dati di un processore di comunicazione come TDXnet.

Il TDI opera nello slot RIM di un rack 3500 in combinazione con i monitor della serie M (3500/40M, 3500/42M, ecc.) per raccogliere continuamente dati di forma d'onda a stato stazionario e transitori e passare questi dati tramite un collegamento Ethernet al software host. (Fare riferimento alla sezione Compatibilità alla fine di questo documento.) L'acquisizione di dati statici è standard con il TDI, tuttavia l'utilizzo di un disco di abilitazione del canale opzionale consentirà al TDI di acquisire anche dati dinamici o transitori. Il TDI presenta miglioramenti in diverse aree rispetto ai precedenti processori di comunicazione e incorpora la funzione di processore di comunicazione all'interno del rack 3500.

Sebbene il TDI fornisca alcune funzioni comuni all'intero rack, non fa parte del percorso di monitoraggio critico e non ha alcun effetto sul corretto e normale funzionamento del sistema di monitoraggio generale. Ogni rack 3500 richiede un TDI o RIM, che occupa sempre lo slot 1 (accanto agli alimentatori).
Per le applicazioni Triple Modular Redundant (TMR), il sistema 3500 richiede una versione TMR del TDI. Oltre a tutte le funzioni TDI standard, il TDI TMR esegue anche il "confronto dei canali del monitor". La configurazione TMR 3500 esegue il voto del monitor utilizzando l'impostazione specificata nelle opzioni del monitor. Utilizzando questo metodo, il TDI TMR confronta continuamente le uscite da tre (3) monitor ridondanti. Se il TDI rileva che le informazioni da uno di quei monitor non sono più equivalenti (entro una percentuale configurata) a quelle degli altri due monitor, segnalerà il monitor come in errore e inserirà un evento nell'elenco eventi di sistema.
