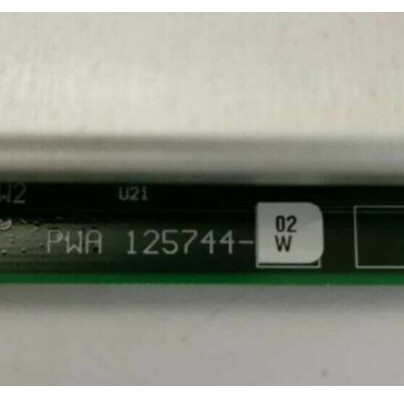

Bently Nevada 3500/20-01-01-00 125744-02 Modulo standard di interfaccia per rack


Prodotto:Bently Nevada 3500/20-01-01-00 125744-02 Modulo standard di interfaccia per rack

Descrizione
Il Rack Interface Module (RIM) è l'interfaccia primaria del rack 3500.Il RIM deve essere posizionato nella fessura 1 del rack (vicino alle sorgenti di alimentazione).

La RIM supporta processori di comunicazione esterni compatibili con Bently Nevada come TDXnet, TDIX e DDIX.il RIM non fa parte del percorso critico di monitoraggio e non ha alcun effetto sul corretto, il normale funzionamento del sistema di monitoraggio complessivo.

Per le applicazioni Triple Modular Redundant (TMR), il sistema 3500 richiede una versione TMR del RIM.il TMR RIM esegue anche "comparazione dei canali." La configurazione TMR 3500 implementa il voto sul monitor utilizzando la configurazione specificata nelle opzioni del monitor.

Utilizzando questo metodo, il RIM TMR confronta continuamente le uscite di tre (3) monitor ridondanti.Se il TMR RIM rileva che le informazioni provenienti da uno di questi monitor non sono più all'interno di una percentuale configurata delle informazioni degli altri due monitor, segnerà che il monitor è in errore e inserirà un evento nell'elenco degli eventi di sistema.

Informazioni sull'ordine
3500/20-AXX-BXX-CXX
A: Tipo di interfaccia del rack
0 1 RIM standard (uso per applicazioni di monitoraggio standard)
0 2 TMR RIM (Utilizzare solo per applicazioni che richiedono una configurazione ridondante tripla modulare)

B: Tipo di modulo di I/O
0 1 modulo I/O con modem integrato
0 2 modulo I/O con interfaccia RS232/RS422

C: Opzione di approvazione dell'agenzia
0 0 Nessuna

0 1 CSA/NRTL/C

Ricambi
125744-02
Modulo di interfaccia standard per rack
125744-01
Modulo di interfaccia del rack TMR
135031-01
Modulo I/O RIM con interfaccia modem
125768-01
Modulo I/O RIM con interfaccia RS232/RS422
125760-01
Modulo I/O del gestore dei dati

Ricambi
125744-02
Modulo di interfaccia standard per rack
125744-01
Modulo di interfaccia del rack TMR
135031-01
Modulo I/O RIM con modem
Interfaccia
125768-01
Modulo RIM I/O con RS232/RS422
Interfaccia
125760-01
Modulo I/O del gestore dei dati
04425545
Fascia di messa a terra (singolo uso)
00801286
Clock IC in tempo reale
12855-01
IC del firmware (per PWA 125744-01 Rev P o successiva, o per PWA 125744-02 Rev N o successiva)
00580441
Intestazione del connettore, terminale interno, posizione 3, verde
00580436
Intestazione del connettore, terminale interno, posizione 6, verde
129768-01
Manuale di funzionamento e manutenzione RIM
