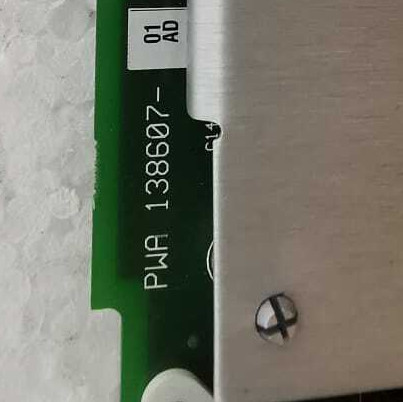

Bently Nevada 3500/22M-01-01-00 138607-01 Interfaccia di dati transitori


Prodotto:Bently Nevada 3500/22M-01-01-00 138607-01 Interfaccia di dati transitori

Descrizione
L'interfaccia dei dati transitori 3500 (TDI) è l'interfaccia tra il sistema di monitoraggio 3500 e il software di gestione delle macchine GE® System 1*.Il TDI combina la capacità di un modulo di interfaccia rack 3500/20 (RIM) con la capacità di raccolta dati di un processore di comunicazione come TDXnet.

Il TDI funziona nello slot RIM di un rack 3500 in combinazione con i monitor della serie M (3500/40M, 3500/42M, ecc.).) per raccogliere continuamente dati di stato stazionario e di forma d'onda transitori e trasmettere questi dati attraverso un collegamento Ethernet al software host. (si rimanda alla sezione Compatibilità alla fine del presente documento) La cattura di dati statici è standard con il TDI,Tuttavia, l'utilizzo di un disco di abilitazione del canale opzionale consentirà al TDI di catturare anche dati dinamici o transitoriIl TDI presenta miglioramenti in diversi settori rispetto ai precedenti processori di comunicazione e incorpora la funzione Processore di comunicazione all'interno del rack 3500.

Sebbene il TDI fornisca alcune funzioni comuni all'intero rack, non fa parte del percorso critico di monitoraggio e non ha alcun effetto sul corretto e normale funzionamento del sistema di monitoraggio complessivo.Ogni rack 3500 richiede un TDI o un RIM, che occupa sempre lo slot 1 (accanto alle sorgenti di alimentazione).

Per le applicazioni Triple Modular Redundant (TMR), il sistema 3500 richiede una versione TMR del TDI.il TMR TDI esegue anche il confronto dei canali del monitor. La configurazione TMR 3500 esegue la votazione del monitor utilizzando la configurazione specificata nelle opzioni del monitor. Utilizzando questo metodo il TMR TDI confronta continuamente le uscite da tre (3)
monitor ridondanti: se il TDI rileva che le informazioni provenienti da uno di questi monitor non sono più equivalenti (entro una percentuale configurata) a quelle degli altri due monitor,segnerà il monitor come in errore e inserirà un evento nella lista degli eventi di sistema.

Informazioni sull'ordine
Elenco delle opzioni e numeri delle parti
3500/22M Modulo TDI e I/O
3500/22-AXX-BXX-CXX

A: Tipo di interfaccia dati transitori
0 1 Standard (uso per applicazioni di monitoraggio standard)
0 2 TMR (utilizzato solo per applicazioni che richiedono una configurazione ridondante tripla modulare).

B: Tipo di modulo I/O
0 1 10Modulo di I/O Ethernet Base-T/100Base-TX

0 2 100Module di I/O Ethernet Base-FX (fibra ottica)

C: Opzione di approvazione dell'agenzia
0 0 Nessuna
0 1 CSA/NRTL/C
0 2 CSA/ATEX

Ricambi
288055-01
Modulo di interfaccia dati transitori standard con cavo USB
288055-02
Modulo di interfaccia dei dati transitori TMR con cavo USB
100M2833
Cavo USB da A a B di 10 piedi
146031-01
Modulo I/O 10Base-T/100Base-TX
146031-02
Modulo I/O 100Base-FX (Fibra ottica)
147364-01
3500 Modulo di uscita del segnale tamponato

Ricambi
125744-02
Modulo di interfaccia standard per rack
125744-01
Modulo di interfaccia del rack TMR
135031-01
Modulo I/O RIM con modem
Interfaccia
125768-01
Modulo RIM I/O con RS232/RS422
Interfaccia
125760-01
Modulo I/O del gestore dei dati
04425545
Fascia di messa a terra (singolo uso)
00801286
Clock IC in tempo reale
12855-01
IC del firmware (per PWA 125744-01 Rev P o successiva, o per PWA 125744-02 Rev N o successiva)
00580441
Intestazione del connettore, terminale interno, posizione 3, verde
00580436
Intestazione del connettore, terminale interno, posizione 6, verde
129768-01
Manuale di funzionamento e manutenzione RIM
