Bently Nevada 3500/22M-01-01-00 Interfaccia di dati transitori

Prodotto:Bently Nevada 3500/22M-01-01-00 Interfaccia di dati transitori

Descrizione

L'interfaccia dei dati transitori 3500 (TDI) è l'interfaccia tra il sistema di monitoraggio 3500 e il software di gestione delle macchine System 1® di GE.Il TDI combina la capacità di un modulo di interfaccia rack 3500/20 con la capacità di raccolta dati di un processore di comunicazione come TDXnet.

Il TDI funziona nello slot RIM di un rack 3500 in combinazione con i monitor della serie M (3500/40M, 3500/42M, ecc.).) per raccogliere continuamente dati di stato stazionario e di forma d'onda transitori e trasmettere questi dati attraverso un collegamento Ethernet al software hostLa cattura di dati statici è standard con il TDI, tuttavia l'utilizzo di un disco di abilitazione del canale opzionale consentirà al TDI di catturare anche dati dinamici o transitori.Il TDI presenta miglioramenti in diversi settori rispetto ai precedenti processori di comunicazione e incorpora la funzione Processore di comunicazione all'interno del rack 3500.

Sebbene il TDI fornisca alcune funzioni comuni all'intero rack, non fa parte del percorso critico di monitoraggio e non ha alcun effetto sul corretto e normale funzionamento del sistema di monitoraggio complessivo.Ogni rack 3500 richiede un TDI o un RIM, che occupa sempre lo slot 1 (accanto alle sorgenti di alimentazione).

Per le applicazioni Triple Modular Redundant (TMR), il sistema 3500 richiede una versione TMR del TDI.il TMR TDI esegue anche il confronto dei canali del monitor. La configurazione TMR 3500 esegue la votazione del monitor utilizzando la configurazione specificata nelle opzioni del monitor.il TMR TDI confronta continuamente le uscite da tre (3) monitor ridondantiSe il TDI rileva che le informazioni di uno di questi monitor non sono più equivalenti (entro una percentuale configurata) a quelle degli altri due monitor,segnerà il monitor come in errore e inserirà un evento nella lista degli eventi di sistema.

Ricambi

138607-01 Modulo standard di interfaccia dei dati transitori

138607-02 Modulo di interfaccia dei dati transitori TMR

146031-01 10Module I/O Base-T/100Base-TX

146031-02 100Module I/O Base-FX (fibra ottica)

147364-01 3500 Modulo di uscita del segnale tamponato

161580-01 3500/22M TDI Manuale di esercizio e manutenzione

164466-01 Accessori di rete foglio 00580441 Intestazione del connettore, terminale interno, 3-posizione, verde

00580436 Intestazione del connettore, terminale interno, 6 posizioni, verde

Prodotti da vendita:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 + 128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00,138607-01 +146031-01

3500/61-01-00,163179-02+136711-02

3500/33-01-00,149986-01+149992-01

Link per il download della scheda dati:

3500-22M Modulo di interfaccia dati transitori...

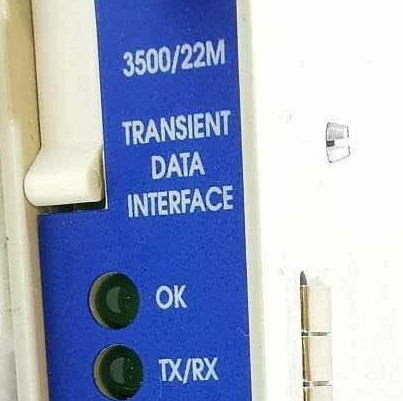

Foto:
