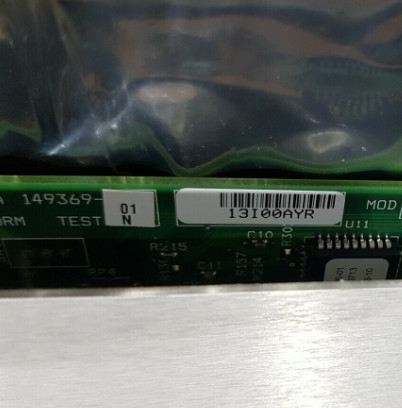

Prodotto:Bently Nevada 3500/25-01-01-00 149369-01 Modulo Keyphasor Potenziato

Descrizione
Il modulo 3500/25 Enhanced Keyphasor è un modulo a due canali di mezza altezza utilizzato per fornire segnali Keyphasor ai moduli di monitoraggio in un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerIl sistema di protezione delle macchine 3500 può accogliere fino a quattro segnali Keyphasor in configurazione normale e fino a otto segnali Keyphasor in configurazione abbinata.

Nota: un segnale Keyphasor è un impulso di una volta al giro o di più eventi al giro da un albero rotante o da un ingranaggio utilizzato per fornire una misurazione precisa del tempo.Ciò consente a 3500 moduli di monitoraggio e apparecchiature di diagnostica esterne di misurare la velocità di rotazione dell'albero e i parametri vettoriali come l'ampiezza e la fase di vibrazione 1X.

Il modulo Keyphasor è un modulo di sistema 3500 migliorato.Offre funzionalità di elaborazione del segnale Keyphasor ampliate rispetto al design precedente mantenendo al contempo una completa compatibilità verso il basso in termini di formaIl modulo Keyphasor, PWA 125792-01, è stato completamente sostituito dal modulo più recente Keyphasor.
Modulo 149369-01.

Quando è necessario un ingresso Keyphasor di sistema per applicazioni Triple Modular Redundant (TMR), il sistema 3500 deve utilizzare due moduli Keyphasor.In questa configurazione i moduli funzionano in parallelo per fornire sia un segnale primario che secondario Keyphasor agli altri moduli nel rackUn sistema con più di quattro ingressi Keyphasor può utilizzare una configurazione abbinata a condizione che non ci siano più di quattro segnali di ingresso Keyphasor primari.Una configurazione abbinata richiede due posizioni consecutive di monitoraggio sia nelle posizioni superiore/inferiore sia in entrambe le posizioni a metà slot.Quattro moduli Keyphasor accetteranno quattro
La configurazione di due canali di ingresso accoppiati e uno non accoppiato (tre moduli Keyphasor in totale) è anche possibile.In tale configurazione, l'utente può configurare l'unico Keyphasor non accoppiato (ordinare due opzioni a 2 canali o una a 1 canali e una a 2 canali)

Il modulo Isolated Keyphasor I/O è progettato per applicazioni in cui i segnali Keyphasor sono collegati in parallelo a più dispositivi e richiedono l'isolamento da altri sistemi.come un sistema di controllo. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is providedSi noti che l'intento di questo modulo I/O era principalmente di misurare la velocità dell'albero e non la fase.ma questo I/O introduce uno spostamento di fase leggermente più elevato rispetto alla versione I/O non isolatoLa figura 1 mostra la quantità di spostamento di fase che i moduli di I/O isolati aggiungeranno a diverse velocità di macchina.

Le caratteristiche migliorate del prodotto includono la generazione di segnali di evento una volta per turno da input multi-evento per turno, firmware aggiornabile sul campo e reporting dei dati di gestione delle risorse.

Descrizione del prodotto
Modulo Keyphasor avanzato
3500/25-AXX-BXX-CXX

A: Numero di canali
0 1 Scheda Keyphasor singola a metà altezza a 2 canali (ordine a 2 canali)
0 2 Due schede Keyphasor a 2 canali di media altezza (ordine per 4 canali)

B: Tipo di modulo di I/O
0 1 modulo di I/O con terminazioni interne
0 2 modulo di I/O con terminazioni esterne
0 3 Barriera interna I/O con terminazioni interne
0 4 Modulo di I/O isolato con terminazioni interne
0 5 Modulo di I/O isolato con terminazioni esterne

C: Opzione di approvazione dell'agenzia
0 0 Non richiesto
0 1 CSA/NRTL/C (classe 1, Div 2)
0 2 ATEX/CSA (classe 1 zona 2)

Ricambi
149369-01 Modulo Keyphasor avanzato
Nota: questo modulo può essere ordinato come sostituzione diretta del modulo keyphasor 125792-01.
125800-01 Modulo di I/S del keyphasor (terminazioni interne)
126648-01 Modulo di I/S del keyphasor (terminazioni esterne)
125800-02 Modulo di I/S isolato del tasto-fasore (terminazioni interne)
126648-02 Modulo di I/S isolato del tasto-fasore (terminazioni esterne)
135473-01 Modulo di I/S del keyphasor (barriere interne e terminazioni interne)
