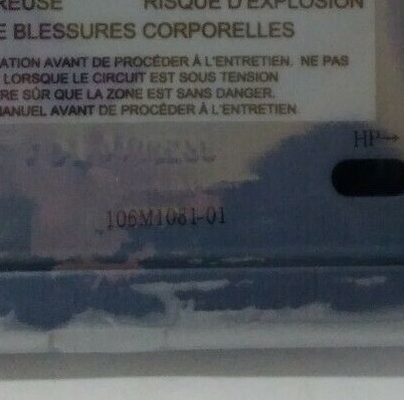

Prodotto:Bently Nevada 3500/15-05-05-00 106M1081-01 Modulo universale di ingresso di corrente alternata

Descrizione

Descrizione
Le sorgenti di alimentazione 3500/15 AC e DC sono moduli a metà altezza e devono essere installati in slot designati sul lato sinistro del rack.Il rack 3500 può contenere uno o due alimentatori con qualsiasi combinazione di CA e CCEntrambe le fonti possono alimentare un ripiano pieno.

Quando due alimentatori sono installati in un rack, quello nella fessura inferiore funge da alimentatore primario e quello nella fessura superiore funge da alimentatore di riserva.la seconda fornitura è il backup per la prima.

La rimozione o l'inserimento di uno dei moduli di alimentazione non interrompe il funzionamento del rack finché è installato un secondo alimentatore.Le sorgenti di alimentazione 3500/15 AC e DC accettano un'ampia gamma di input
Le seguenti sorgenti di alimentazione sono disponibili con il sistema di protezione delle macchine della serie 3500:

L Potenza CA universale
L alimentazione a corrente continua ad alta tensione
L Fornitore di corrente continua a bassa tensione
L'alimentatore universale a corrente alternata e il PIM (Power Input Module) non sono compatibili con l'alimentatore Legacy 3500 a corrente alternata, l'alimentatore a corrente alternata ad alta tensione e l'alimentatore a corrente alternata a bassa tensione.

Le sorgenti di alimentazione a corrente continua ad alta e bassa tensione e il modulo di ingresso di potenza PIM (Power Input Module) NON sono compatibili con le sorgenti di alimentazione a corrente continua e PIM Legacy 3500 ad alta e bassa tensione.

Informazioni sull'ordine
Per l'elenco dettagliato delle omologazioni specifiche per paese e prodotto, si rimanda alla guida di riferimento rapida per le omologazioni (108M1756), disponibile su Bently.com.

3500/15 Modulo di alimentazione
3500/15 - - AA- BB- CC

A: Tipo di alimentazione (spazio superiore)
03 Legacy High Voltage DC (88 a 140 Vdc)
04 Legacy Low Voltage DC (20-30 Vdc)
05 Voltaggio universale CA (85 a 264 Vac rms)
06 Fornitura di corrente continua ad alta tensione
07 Fornitura di corrente continua a bassa tensione

B: Tipo di alimentazione (scatena inferiore)
00 No Supply (utilizzato quando non è richiesta alcuna fornitura)
03 Legacy High Voltage DC (88 a 140 Vdc)
04 Legacy Low Voltage DC (20-30 Vdc)
05 Voltaggio universale CA (85 a 264 Vac rms)
06 Fornitura di corrente continua ad alta tensione
07 Fornitura di corrente continua a bassa tensione

C: Autorizzazione dell'Agenzia
00 Nessuna
01 CSA / NRTL / C (classe 1, divisione 2)
02 ATEX / IECEx / CSA (classe 1, zona 2)

Ricambi
Descrizione della parte
106M1079-01 Modulo universale di alimentazione a corrente alternata
106M1081-01 Modulo universale di alimentazione a corrente alternata
129486-01 Modulo di alimentazione corrente continua ad alta tensione
129478-01 Modulo di ingresso di corrente continua ad alta tensione
133292-01 Modulo di alimentazione a corrente continua a bassa tensione
133300-01 Modulo di ingresso di corrente continua a bassa tensione
114M5329-01 Fornitura di corrente continua ad alta tensione
115M7750-01 PIM DC ad alta tensione
114M5330-01 Fornitura di corrente continua a bassa tensione
114M5335-01 PIM a corrente continua a bassa tensione
