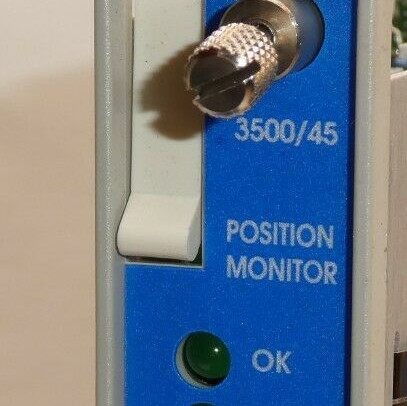

Prodotto:Bently Nevada 3500/45-01-00 176449-04 Monitor di Posizione

Descrizione
Il Monitor di Posizione 3500/45 è uno strumento a 4 canali che accetta input da trasduttori di prossimità, trasduttori di posizione rotativi (RPT), trasformatori differenziali a variazione lineare CC (DC LVDT), trasformatori differenziali a variazione lineare CA (AC LVDT) e potenziometri rotativi. Il monitor condiziona l'input e confronta i segnali condizionati con allarmi programmabili dall'utente.
Il tipo di misurazione e l'input del trasduttore determinano quali moduli I/O sono necessari. Vedere Tipi di trasduttori per misurazioni di posizione a pagina 10., Vedere Figure e Grafici a pagina 12. e Vedere Moduli I/O per AC LVDT e Potenziometri Rotativi a pagina 14.

È possibile programmare ogni canale utilizzando il software di configurazione rack 3500 per eseguire le seguenti funzioni:
Posizione assiale (spinta)
Espansione differenziale
Espansione differenziale a rampa singola standard
Espansione differenziale a rampa singola non standard
Espansione differenziale a doppia rampa
Espansione differenziale complementare
Espansione della cassa
Posizione della valvola

I canali del monitor sono programmati in coppia e possono eseguire fino a due di queste funzioni alla volta. Ad esempio, i canali 1 e 2 possono eseguire una funzione mentre i canali 3 e 4 possono eseguire la stessa funzione o una funzione diversa.

Lo scopo principale del Monitor di Posizione 3500/45 è fornire quanto segue:
Protezione dei macchinari confrontando continuamente i parametri monitorati con i setpoint di allarme configurati per attivare gli allarmi

Informazioni essenziali sulla macchina per il personale operativo e di manutenzione

Ogni canale, a seconda della configurazione, condiziona tipicamente il suo segnale di input per generare vari parametri chiamati variabili misurate. È possibile stabilire setpoint di allarme per ogni variabile misurata attiva e setpoint di pericolo per due delle variabili misurate attive.

Informazioni per l'ordine
Per l'elenco dettagliato delle approvazioni specifiche per paese e prodotto, fare riferimento alla Guida di riferimento rapido alle approvazioni (108M1756) disponibile su Bently.com.
Monitor di posizione 3500/45-AA-BB

A: Tipo di modulo I/O
01 Modulo I/O di posizione con terminazioni interne (Proximitor, RPT, DC LVDT)
02 Modulo I/O di posizione con terminazioni esterne (Proximitor, RPT, DC LVDT)
03 Modulo I/O di posizione TMR discreto con terminazioni esterne (Proximitor o DC LVDT)
04 Modulo I/O di posizione TMR bus con terminazioni esterne (Proximitor)
05 Modulo I/O di posizione AC LVDT con terminazioni interne
06 Modulo I/O di posizione AC LVDT con terminazioni esterne
07 Modulo I/O di posizione potenziometro rotativo con terminazioni interne
08 Modulo I/O di posizione potenziometro rotativo con terminazioni esterne

B: Approvazione dell'agenzia
00 Nessuna
01 CSA / NRTL / C (Classe 1, Divisione 2)
02 ATEX / IECEx / CSA (Classe 1, Zona 2)

È necessario ordinare separatamente i blocchi di terminazione esterni e i cavi per ogni modulo I/O con terminazione esterna.

Quando si utilizza il Monitor di Posizione 3500/45 in un'applicazione TMR, le misurazioni della posizione della valvola non sono disponibili e le misurazioni dell'espansione della cassa sono supportate solo per TMR discreto.

Ricambi
176449-04 Monitor di posizione 3500/45
135137-01 Modulo I/O di posizione con terminazioni interne per l'uso con Proximitor, RPT o DC LVDT
135145-01 Modulo I/O di posizione con terminazioni esterne per l'uso con Proximitor, RPT o DC LVDT
139554-01 Modulo I/O di posizione AC LVDT con terminazioni interne per l'uso con AC LVDT
