Prodotto:Bently Nevada 3500/50M 288062-02 Modulo del tachometro

Descrizione
Il modulo del tachometro 3500/50 è un modulo a 2 canali che accetta input da sonde di prossimità o ricevitori magnetici (salvo quanto indicato) per determinare la velocità di rotazione dell'albero, l'accelerazione del rotore,o direzione del rotore, confronta queste misurazioni con i parametri di allarme programmabili dall'utente e genera
Il modulo del tachometro 3500/50 è programmato utilizzando il software di configurazione del rack 3500 e può essere configurato con quattro diverse opzioni:

1Monitoraggio della velocità, allarme per il punto di impostazione e allarme per la banda di velocità.
2Monitoraggio della velocità, allarme di punto di impostazione e notifica di velocità zero.
3Monitoraggio della velocità, allarme per il punto di impostazione e allarme per l'accelerazione del rotore.
4- Monitoraggio della velocità, allarme di setpoint e notifica di rotazione inversa.

Il 3500/50 può essere configurato per fornire segnali Keyphasor® condizionati al piano posteriore del rack 3500 per l'uso da parte di altri monitor,eliminando così la necessità di un modulo Keyphasor separato nel rackIl 3500/50 ha anche una funzione di tenuta di picco che memorizza la velocità più alta, la velocità di ritorno più alta o il numero di rotazioni inverse (a seconda del tipo di canale selezionato) che la macchina ha raggiunto.Questi valori di picco possono essere resettati dall'utente.

Nota sulla domanda
Bently Nevada Tachometer Module non sono progettati per l'uso indipendente o come componente
di un sistema di regolazione della velocità o di protezione contro la velocità eccessiva.Bently Nevada Tachometro Moduli non forniscono la ridondanza di protezione né la velocità di risposta necessaria per un funzionamento affidabile come un controllo della velocità o sistema di protezione da eccesso di velocitàSe fornito, l'output analogico proporzionale è adatto solo per la registrazione dei dati, la registrazione dei grafici o la visualizzazione.i punti di impostazione dell'allarme di velocità sono adatti esclusivamente a fini di comunicazione.

Per l'opzione di rotazione inversa non possono essere utilizzati ricevitori magnetici, poiché questi trasduttori non possono
fornire un bordo pulito per il circuito di rilevamento a basse velocità.
Per l'opzione a velocità zero non sono raccomandati i ricevitori magnetici perché questi trasduttori non forniscono un bordo pulito per il circuito di rilevamento a basse velocità.

La mancata considerazione di tali elementi costituisce un uso improprio del prodotto e può comportare:
Nota: la linea di prodotti Bently Nevada fornisce un sistema di protezione da eccesso di velocità per il sistema 3500.Consulta le specifiche e le informazioni di ordinazione numero di parte 141539-01.

Informazioni sull'ordine
Modulo del tachometro
3500/50-AXX-BXX-CXX

A: Tipo di modulo I/O
0 1 Modulo di I/O con terminazioni interne
0 2 Modulo I/O con terminazioni esterne
0 3 Modulo I/O TMR con terminazioni esterne
0 4 Modulo di I/O con barriere interne e terminazioni interne.

B: Opzione di approvazione dell'agenzia
0 0 Nessuna
0 1 CSA/NRTL/C
0 2 ATEX/CSA (classe 1, zona 2)

C: Utilizzo del monitor
0 1 Misurazione della velocità
0 2 Rottata inversa

Nota: l'opzione di approvazione dell'agenzia B 02 è disponibile solo con l'opzione di ordine A 04.

Ricambi

288062-02 3500/50M Modulo del tachometro

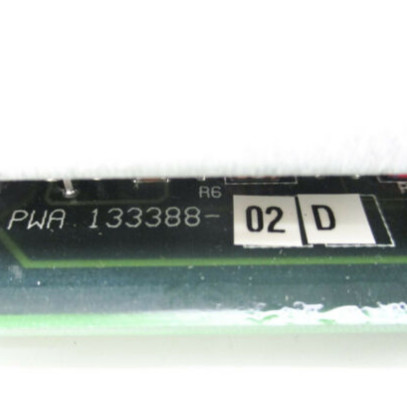

133388-02 Modulo del tachometro 3500/50
133442-01 Modulo di I/O con terminazioni interne
136703-01 Modulo I/O a barriera interna discreta con terminazioni interne
133434-01 Modulo di I/O con terminazioni esterne
133450-01 Modulo I/O TMR con terminazioni esterne
