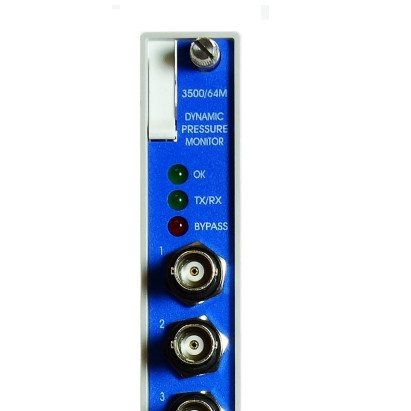

3500/64M 176449-05 Monitor della pressione dinamica Bently Nevada

Prodotto:3500/64M 176449-05 Bently Nevada Dynamic Pressure Monitor

Il monitor di pressione dinamico 3500/64M è un monitor a un singolo slot e quattro canali che accetta l'input da trasduttori di pressione ad alta temperatura e utilizza questo input per azionare gli allarmi.

Il monitor misura una variabile per canale: la pressione dinamica di banda.È possibile utilizzare il 3500 Rack Configuration Software per configurare le frequenze di bandapass angolo insieme a un filtro notch aggiuntivo.

Il monitor fornisce un'uscita per il registratore per le applicazioni del sistema di controllo.

Lo scopo primario del monitor di pressione dinamica 3500/64M è di fornire quanto segue:

■ Protezione della macchina mediante un confronto continuo dei parametri monitorati con i parametri di regolazione dell'allarme configurati per azionare gli allarmi

Informazioni essenziali sulla macchina per il personale operativo e di manutenzione Ogni canale, a seconda della configurazione, condiziona il suo segnale di ingresso per generare vari parametri chiamati variabili misurate.

È possibile configurare i valori di allarme e di pericolo per ciascuna variabile misurata attiva.

Pressione dinamica di condizionamento del segnale -

Filtro diretto modalità bassa 5 Hz a 4 KHz Se non viene scelto alcun filtro LP, la gamma si estende a circa 5,285 KHz modalità alta 10 Hz a 14,75 KHz

I canali 1 e 2 formano una coppia, e i canali 3 e 4 sono l'altra coppia.È possibile selezionare diverse opzioni di passaggio di banda su ogni canale di una coppia di canali.

Tuttavia, i canali all'interno della coppia devono funzionare nella stessa modalità di filtraggio.

Questa funzione è chiamata Cascade Mode ed è indicata come 1 >ALL nel software di configurazione del rack 3500.

Un trasduttore fornisce l'ingresso a quattro canali per diversi requisiti di filtraggio.è possibile configurare quattro opzioni separate di filtro di bandapass e quattro intervalli a scala completa separati con un ingresso di trasduttoreLe due modalità di filtraggio forniscono diverse qualità di filtraggio.
