Prodotto:IS220PPROS1B di GE MKVIe, IO PACK

IS220PPROS1B è un pacchetto I/O di protezione di emergenza per turbine prodotto e progettato da General Electric come parte della serie Mark VIe utilizzata nei sistemi di controllo distribuiti GE.Un sistema di protezione contro l'eccesso di velocità di riserva con un controllo di riserva per la sincronizzazione del generatore con un bus di servizio è fornito dal pacchetto I/O di protezione delle turbine di emergenza (PPRO) e dalle relative schede terminaliServono anche come cane da guardia indipendente del controllo primario.Un sistema di protezione tipico è costituito da tre pacchetti di I/O PPRO triplo modulare ridondanti (TMR) montati su una scheda terminale di protezione simplessa (SPRO) separataOgni SPRO è collegato alla scheda di emergenza designata da un cavo con connessioni DC-37 a entrambe le estremità:

TREG: Terminal di emergenza per turbine a gas.
TREL: Big Steam Turbine Emergency Trip Terminal Board.
TRES: Small/Medium Steam Turbine Emergency Trip Terminal Board (Terminale di emergenza per turbine a vapore di piccole o medie dimensioni).
TREA: Turbine Emergency Trip Terminal Board.
Un sistema di protezione TMR a singola scheda utilizzando tre pacchetti di I/O PPRO è possibile in una configurazione diversa.I sistemi di controllo di viaggio primario e di riserva per il controllo Mark* VIe sono integrati a livello della scheda terminale di viaggio.Il pacchetto di I/O primario della turbina, PTUR, che utilizza una scheda trip primaria, fornisce una protezione primaria (TRPG, TRPL, TRPS, TRPA).Il pacchetto I/O PPRO utilizza una scheda di backup per fornire una protezione di backup (TREG), TREL, TRES, TREA).

PPRO può gestire tre diversi tipi di segnali di velocità, tra cui Overspeed implementato da hardware, accelerazione, decelerazione e Overspeed di base.Il pacchetto tiene d'occhio le prestazioni del controllo primario e può controllare la velocità primaria per assicurarsi che tutto funzioni normalmente.
Attraverso un'ampia gamma di segnali di feedback, il PPRO tiene traccia dello stato e della funzionalità del trip board scelto.PPRO farà scattare i relè di viaggio di riserva sulla scheda di viaggio e avviare un viaggio sul controllo primario se viene trovato un guastoL'azione di controllo principale non ha alcuna incidenza sull'imballaggio ed è completamente indipendente da esso.

Prodotti raccomandati:

Abbiamo un grande inventario di componenti del sistema di controllo, abbiamo anche realizzato un sacco di nuovo hardware e pezzi di ricambio interrotti per supportare i vostri sistemi di controllo esistenti.

Abbiamo personale esperto, test approfonditi, tutti i pezzi di ricambio che abbiamo venduto hanno un periodo di garanzia di un anno, e sono stati sottoposti a rigorosi test e certificazione!

Potresti trovare che hai bisogno di pezzi di ricambio nei nostri dati, ti invitiamo a darci suggerimenti preziosi con i nostri prodotti in qualsiasi momento!

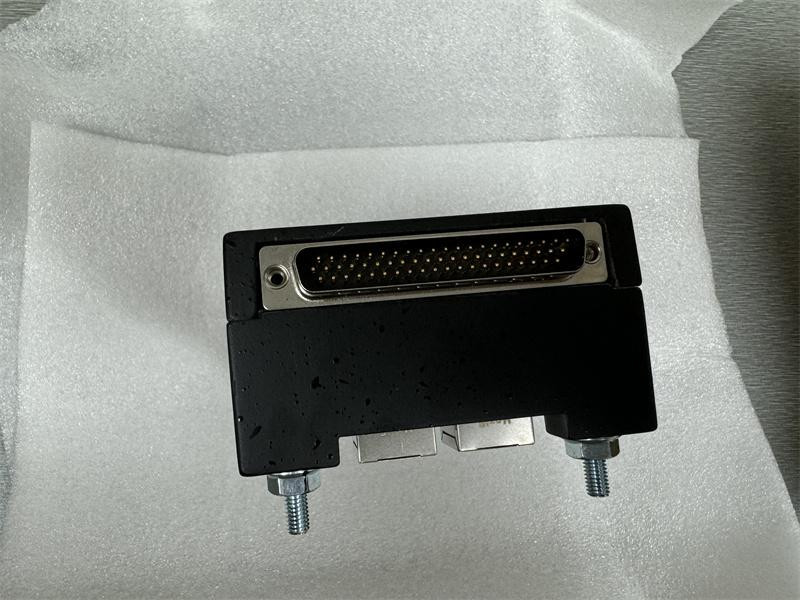

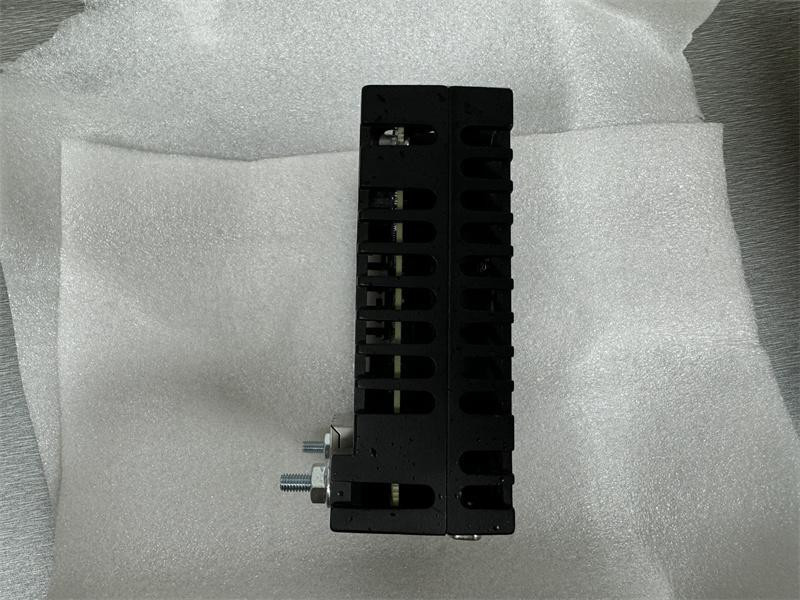

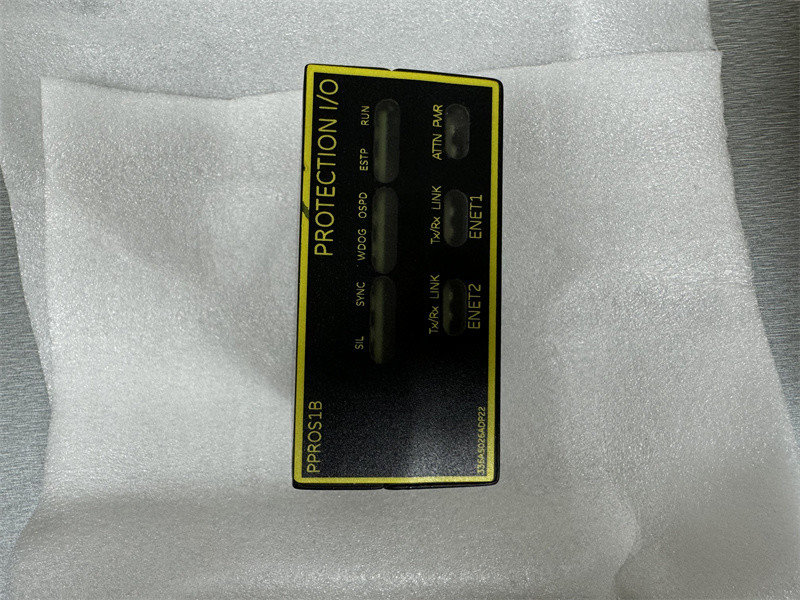

Prodotti Immagini:
