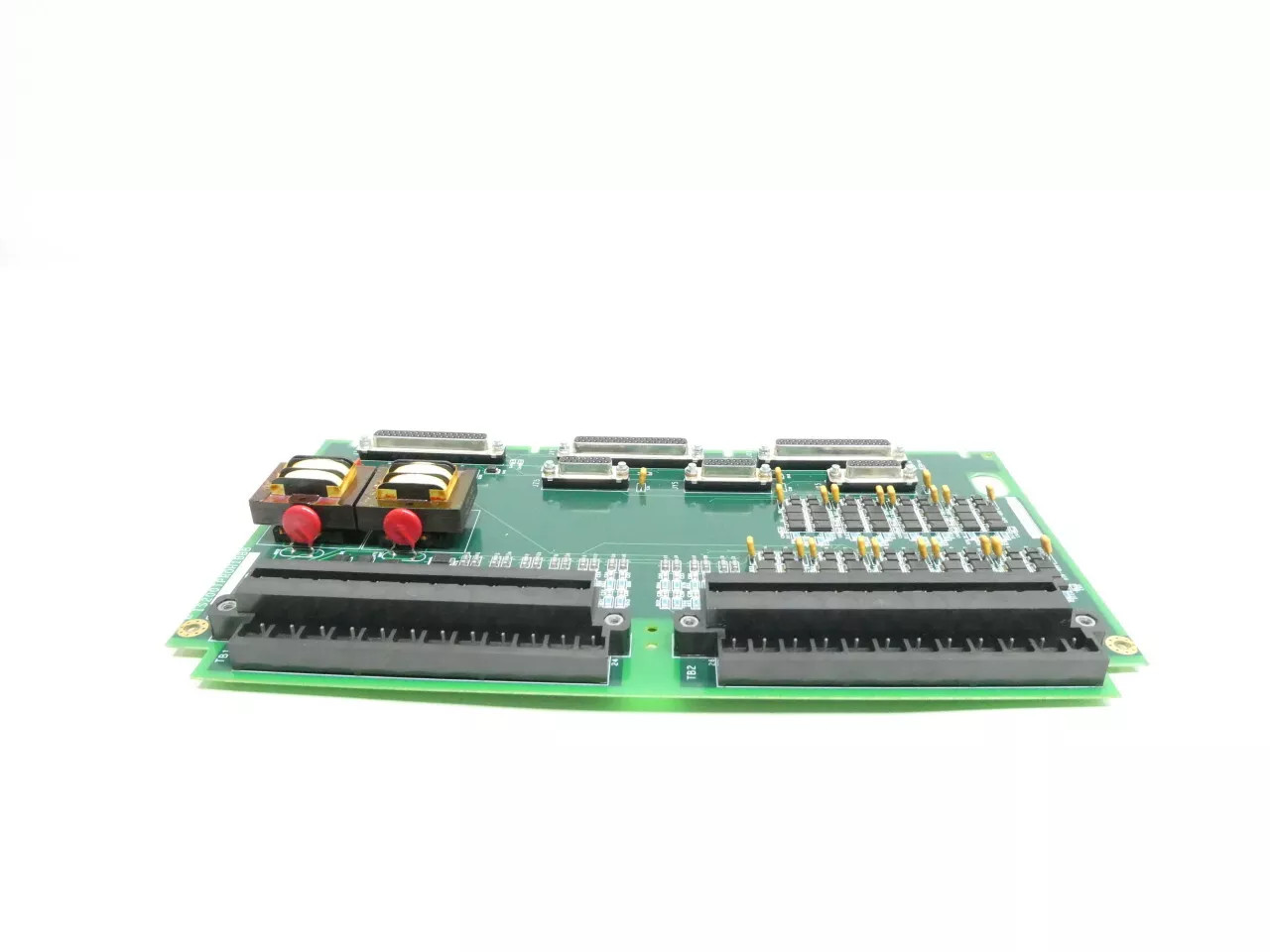

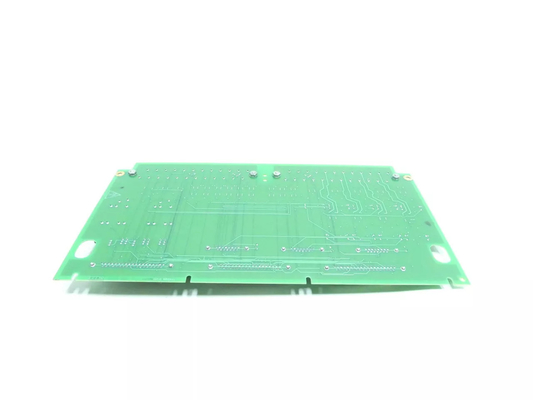

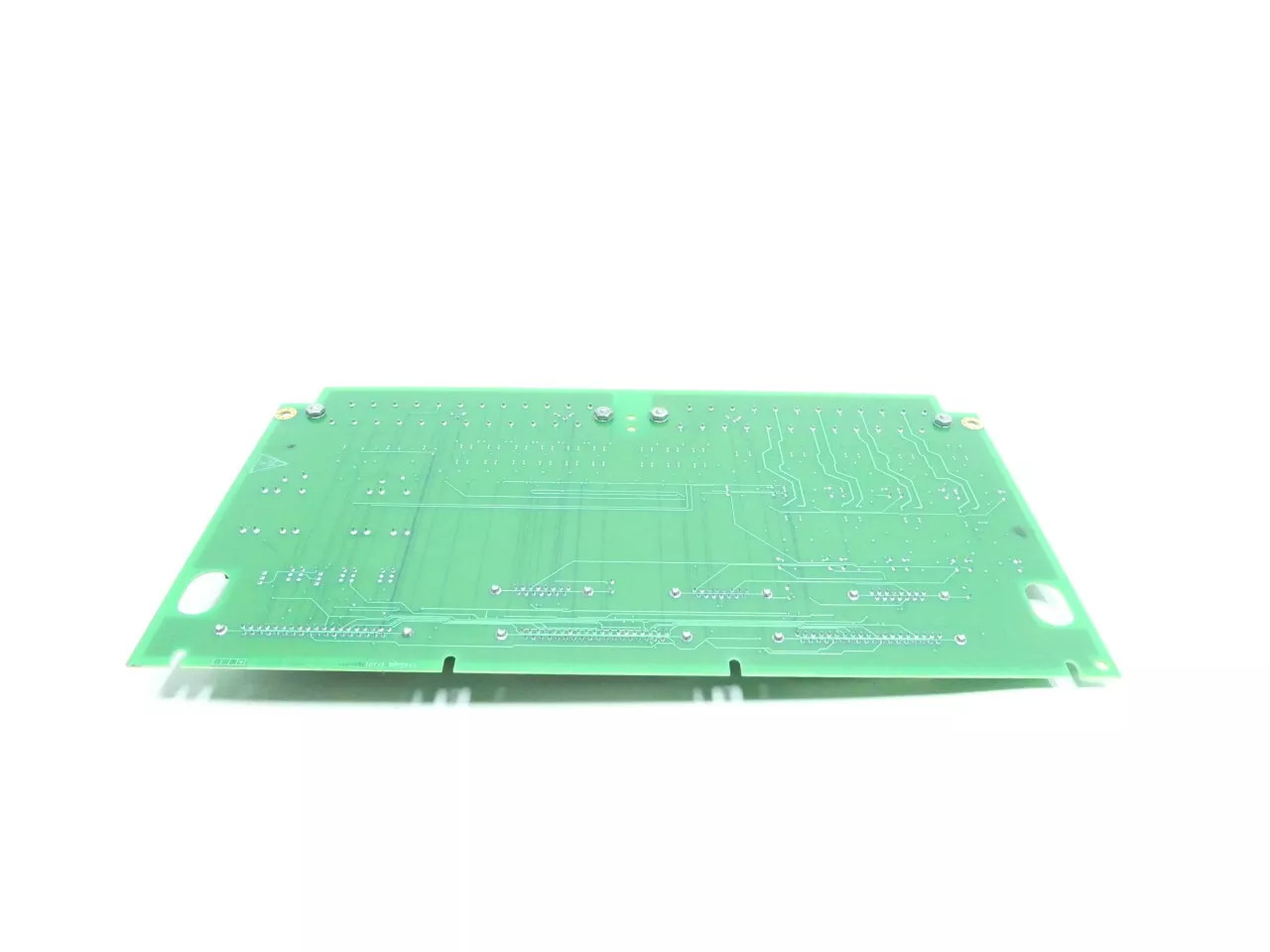

Prodotto:GE IS200TPROH1CAA Cornice di protezione delle turbine di marca VIe

Descrizione:

L'IS200TPROH1CAA è un pannello di protezione della turbina sviluppato da GE. Fa parte del sistema di controllo Mark VIe, in cui i sistemi TPRO e VPRO costituiscono parte integrante dell'architettura di controllo della turbina,svolgono ruoli cruciali nel garantire la sicurezza operativaQuesta sezione descrive le loro funzioni e responsabilità all'interno del sistema.

Caratteristiche:
- Visualizzazione del sistema VPRO: composto da tre schede ridondanti, il VPRO funge da meccanismo di controllo primario per la funzione di emergenza.Coordina il funzionamento dei solenoidi di viaggio attraverso i terminali TRExQuesta sottosezione introduce le funzionalità e la configurazione del sistema VPRO.
- Configurazione del sistema di protezione: il sistema di protezione, costituito da tre schede ridondanti, opera autonomamente in un modulo separato dal sistema di controllo della turbina.Questa sottosezione descrive la disposizione e le interconnessioni delle schede con i solenoidi di viaggio attraverso i terminali TREx., sottolineando la ridondanza e l'affidabilità.
- Ruolo dei terminali TREx: i terminali TREx, compresi TREG, TREL e TRES, facilitano il controllo dei solenoidi di trip all'interno del sistema di protezione.Questa sottosezione illustra le funzioni e le connessioni dei terminali TREx, sottolineando il loro ruolo nel garantire la sicurezza e l'integrità delle operazioni delle turbine.
- Funzionalità di viaggio di emergenza del VPRO: assume il ruolo critico di fornire la funzionalità di viaggio di emergenza, garantendo una risposta rapida in situazioni di emergenza.Questa sottosezione descrive in dettaglio il funzionamento del VPRO nel coordinamento dei solenoidi di viaggio e nell'attuazione delle funzioni di protezione e di arresto in caso di eccesso di velocità in caso di emergenza..
- Controllo dei solenoidi di scatto: fino a tre solenoidi di scatto possono essere collegati tra i terminali TREx e TRPx.sottolineando il ruolo dei terminali TREx e TRPx nel fornire la tensione necessaria per il loro funzionamento.
- Meccanismo di votazione e controllo dei relè: il VPRO controlla il funzionamento dei solenoidi a trip tramite un sofisticato meccanismo di votazione, utilizzando 12 relè sulla scheda TREG.Questa sottosezione descrive il processo di votazione e il controllo del relè, garantendo la ridondanza e l'affidabilità delle funzioni di emergenza.
- Possibilità di espansione: il sistema consente l'espansione con l'integrazione di una seconda scheda TREG, che può essere guidata da VPRO a J4.Questa sottosezione esplora il potenziale di espansione del sistema e l'integrazione di componenti aggiuntivi per migliorare la funzionalità e la ridondanza.
Installazione:
- cablaggio dei trasformatori di potenziale del generatore e del bus, ingressi analogici e termocoppie: iniziare dal cablaggio del trasformatore di potenziale del generatore e del bus, ingressi analogici,e termocoppie al primo blocco terminale della scheda TPROQuesto passo è fondamentale per integrare i sensori essenziali e gli input nel sistema, consentendo un monitoraggio e un controllo accurati dei parametri del generatore e del bus.
- Connessione dei pick-up magnetici di velocità: successivamente, collegare i pick-up magnetici di velocità al secondo blocco terminale sulla scheda TPRO.Questi pickup svolgono un ruolo cruciale nel misurare la velocità di macchine rotanti, che fornisce un feedback essenziale per il monitoraggio e il controllo.
- Configurazione degli ingressi analogici: regolare i jumper JP1A e JP1B per configurare gli ingressi analogici in base ai requisiti del sistema.Questi jumper consentono di selezionare un ingresso di 4-20 mA o di tensione sul primo dei tre ingressi analogici, offrendo flessibilità nell'integrazione dei sensori e nell'elaborazione del segnale.
- Verifica e collaudo: una volta completato il cablaggio e la configurazione, effettuare una verifica approfondita e il collaudo del sistema TPRO.e funzionalità dei sensori e degli inputQuesta fase garantisce che il sistema funzioni come previsto e soddisfi i requisiti di prestazione.
- Integrazione con il sistema di controllo: integrare il sistema TPRO con l'architettura di controllo complessiva, garantendo una comunicazione e un'interoperabilità senza interruzioni con gli altri componenti del sistema.Questo può comportare la connessione ai pannelli di controllo, sistemi di acquisizione dei dati o SCADA.
- messa in servizio e taratura: messa in servizio del sistema TPRO mediante la taratura dei sensori, la definizione dei parametri di funzionamento e la configurazione delle soglie di allarme.eseguire test rigorosi in varie condizioni di funzionamento per convalidare le prestazioni e l'affidabilità del sistema.
Operazione:
- Fornitura di segnali di velocità: svolge la funzione critica di fornire segnali di velocità al sistema VPRO per la protezione dell'EOS della turbina.Questi segnali sono fondamentali per rilevare e rispondere a condizioni di eccesso di velocità potenzialmente pericolose, garantendo la sicurezza delle operazioni delle turbine.
- Fornitura di segnali di generatore: oltre ai segnali di velocità, fornisce segnali di generatore per la protezione di controllo di sincronizzazione di backup.,garantire che la turbina rimanga sincronizzata con la rete o con altre fonti di energia per un funzionamento stabile ed efficiente.
- Manipolazione degli ingressi analogici: il TPRO è dotato di tre ingressi di corrente analogica, che servono a vari scopi di monitoraggio e protezione.Questi input sono utilizzati per compiti quali il monitoraggio della sovra-temperatura dei gas di scarico nelle turbine a gas, fornendo dati cruciali per la diagnosi precoce e la prevenzione dei problemi di surriscaldamento.
- Gestione degli ingressi di termocoppia: il sistema comprende anche nove ingressi di termocoppia, dedicati principalmente alla protezione contro la sovra-temperatura degli scarichi delle turbine a gas.Questi input consentono un controllo preciso dei livelli di temperatura, permettendo un intervento rapido in caso di anomalie di temperatura per prevenire potenziali danni alla turbina.
- Disposizioni di alimentazione: il VPRO fornisce alla TPRO una corrente continua di 28 V per alimentare i tre trasmettitori di ingresso analogici, garantendo così il funzionamento continuo del sottosistema di ingresso analogo;consentire un monitoraggio preciso e affidabile dei parametri critici.
- Collaborazione con VPRO: TPRO e VPRO lavorano in tandem per garantire una protezione e un controllo completi del sistema delle turbine.VPRO fornisce funzioni essenziali di potere e coordinamento, garantendo l'integrazione e il funzionamento senza soluzione di continuità del sistema di protezione.
