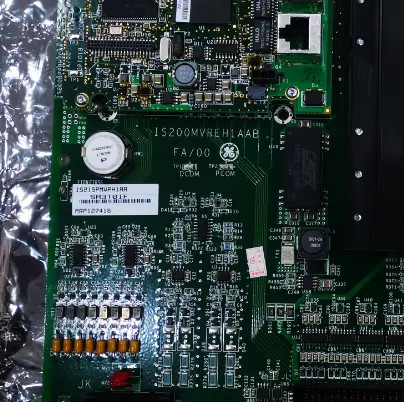

Prodotto:GE DS200IMCPG1CCA PC BOARD ASSEMBLY IGBT CARD

CONFIGURAZIONE HARDWARE

Il sistema di controllo della turbina a gas SPEEDTRONIC™ Mark V è progettato specificamente per le turbine a gas e a vapore GE e utilizza un numero considerevole di chip CMOS e VLSI selezionati per ridurre al minimo la dissipazione di potenza e massimizzare la funzionalità. Il nuovo design dissipa meno potenza rispetto alle generazioni precedenti per pannelli equivalenti. L'aria ambiente alle prese d'aria del pannello dovrebbe essere compresa tra 0 °C e 40 °C con un'umidità tra il 5 e il 95%, senza condensa. Il pannello standard è un pannello NEMA 1A alto 90 pollici, largo 54 pollici, profondo 20 pollici e pesa circa 1.200 libbre. La Figura 11 mostra il pannello con le porte chiuse.

Per le turbine a gas, il pannello standard funziona con alimentazione a batteria a 125 volt CC, con ingresso ausiliario CA a 120 volt, 50/60 Hz, utilizzato per il trasformatore di accensione e il processore. Il tipico pannello standard richiederà 900 watt di CC e 300 watt di alimentazione CA ausiliaria. In alternativa, l'alimentazione ausiliaria può essere a 240 volt CA 50 Hz, oppure può essere fornita da un inverter di avviamento a batteria opzionale.

Il modulo di distribuzione dell'alimentazione condiziona l'alimentazione e la distribuisce ai singoli alimentatori per i processori ridondanti tramite fusibili sostituibili. Ogni modulo di controllo fornisce i propri bus CC regolati tramite convertitori CA/CC. Questi possono accettare una gamma estremamente ampia di CC in ingresso, il che rende il controllo tollerante a cali significativi di tensione della batteria, come quelli causati dall'avviamento di un motore di avviamento diesel. Tutte le fonti di alimentazione e i bus regolati sono monitorati. I singoli alimentatori possono essere sostituiti mentre la turbina è in funzione.

L'Interface Data Processor, in particolare un remoto, può essere alimentato dall'alimentazione di rete. Questo sarà normalmente il caso in cui la sala di controllo centrale dispone di un sistema di alimentazione ininterrotta (UPS). L'alimentazione CA per il processore locale sarà normalmente fornita tramite un cavo dal pannello SPEEDTRONIC™ Mark V o, in alternativa, dall'alimentazione di rete. Il pannello è costruito in modo modulare ed è abbastanza standardizzato. Una foto dell'interno del pannello è mostrata nella Figura 12 e i moduli sono identificati per posizione nella Figura 13. Ognuno di questi moduli è anch'esso standardizzato e un tipico modulo processore è mostrato nella Figura 14. Sono dotati di telai per schede che si inclinano verso l'esterno in modo che le schede possano essere accessibili individualmente.

Le schede sono collegate da cavi a nastro montati frontalmente che possono essere facilmente scollegati per scopi di manutenzione. Inclinando il telaio della scheda in posizione e chiudendo il coperchio anteriore, le schede vengono bloccate in posizione.

È stata dedicata una notevole attenzione all'instradamento dei fili in entrata per ridurre al minimo il rumore e il crosstalk. Il cablaggio è stato reso più accessibile per facilitare l'installazione. Ogni filo è facilmente identificabile e l'installazione risultante è ordinata.
