Prodotto:GE DS200LDCCH1AGA Controllo del dispositivo/Lan Communications Board

Descrizione

General Electric ha sviluppato la scheda DS200LDCCH1AGA per funzionare come una scheda di controllo dell'unità e di comunicazione della rete locale (LAN).Questa scheda è ospitata nella serie Mark V di schede di ricambio di azionamento compatibile con GE marchio DIRECTO-MATIC 2000 azionamenti ed eccitatoriQuando installato in un'unità, la scheda fornisce una serie di funzioni di controllo dell'unità e dell'I/O.

La scheda di comunicazione DS200LDCCH1AGA ospita quattro microprocessori a bordo.Un processore di controllo dell'azionamento (DCP) è disponibile anche per elaborare le conversioni I/O analogiche e digitali.

Il DCP è anche in grado di controllare e convertire dispositivi I/O periferici come codificatori e timer.Se i calcoli richiedono una potenza di elaborazione supplementare, il DCP non può fornire, il processore co-motore (CMP) fornirà la potenza supplementare necessaria per completare queste funzioni.La scheda è completata da una tastiera alfanumerica utilizzata per la programmazione del sistema e per scopi diagnostici.

La DS200LDCCH1AGA è una scheda di circuito per le comunicazioni LAN sviluppata da General Electric.Viene utilizzato nelle linee di prodotti GE EX2000 Excitation e DC2000 ed è una scheda avanzata a 7 strati che è essenzialmente il cervello degli EX2000 e DC2000Le funzioni primarie fornite dalla scheda includono l'interfaccia dell'operatore, le comunicazioni LAN, l'elaborazione del dispositivo e del motore e il ripristino del dispositivo.

Include diverse funzionalità integrate tra cui una comunicazione LAN (Local Area Network) controllata da un microprocessore, un'unità controllata e l'elaborazione motrice,interfaccia dell'operatore e ripristino completo dell'unitàLa scheda è dotata di quattro microprocessori, che offrono una copertura completa dell'I/O e del controllo dell'unità.Il processore di controllo dell'unità è situato sulla scheda come posizione U1 e fornisce periferiche I / O integrateIl secondo è un processore di controllo motore riconosciuto sulla scheda come U21.Sono disponibili circuiti di controllo motore e comunicazioni I/O (analoga e digitale) con questo processore. U35 è la posizione del processore co-motore, utilizzato solo quando è necessaria un'elaborazione aggiuntiva, questa sezione funziona per eseguire matematica avanzata che il MCP non può calcolare.

L'ultimo processore presente sulla scheda è il processore di controllo LAN in posizione U18. Cinque sistemi di bus (DLAN+, DLAN, Genius, CPL e C-bus) sono accettati da questo processore.Un sistema di interfaccia utente è disponibile con una tastiera alfanumerica collegata che consente agli utenti di visualizzare e regolare le impostazioni e le diagnostiche del sistema.

Prodotti raccomandati

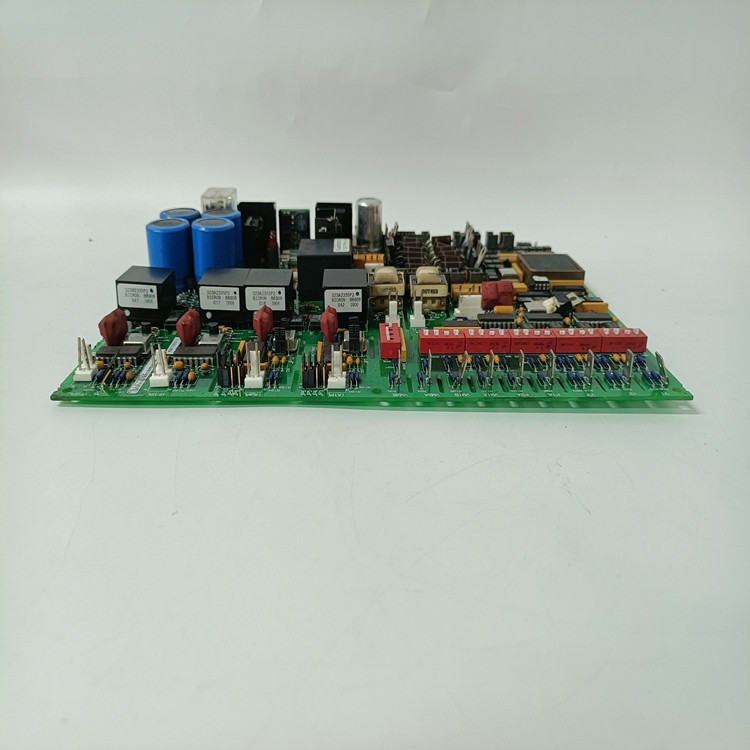

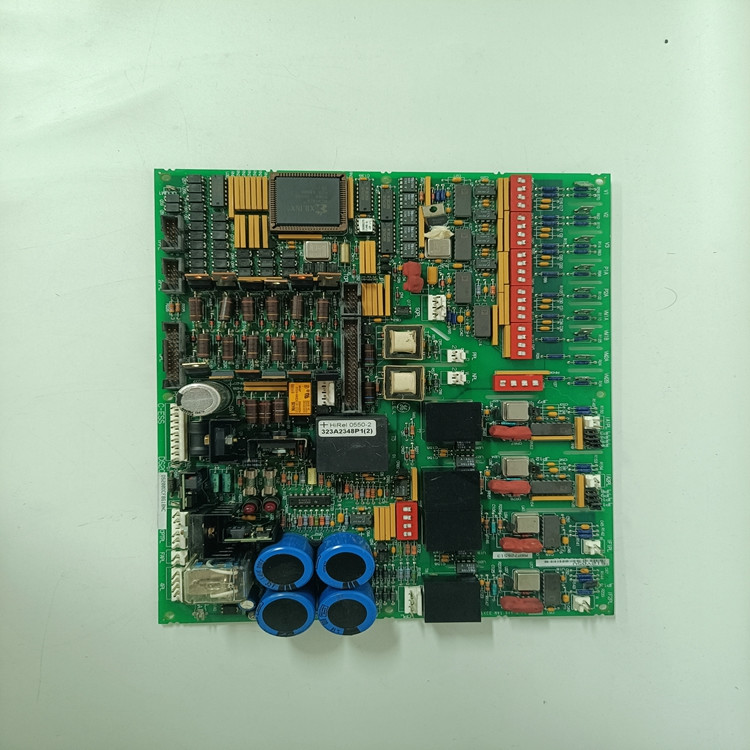

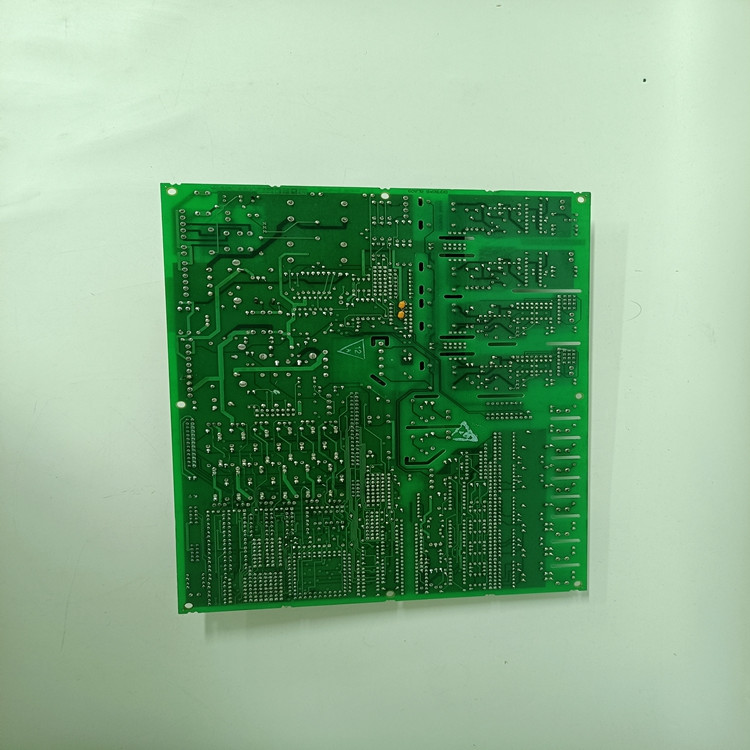

Fotografia
