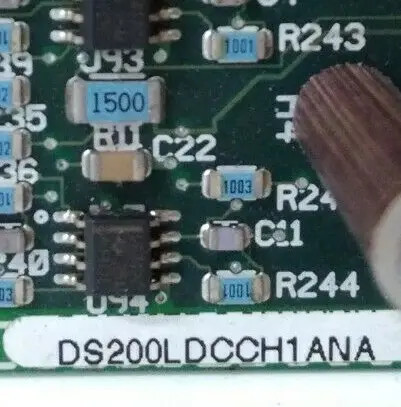

Prodotto:DS200LDCCH1ANA General Electric Drive Control/LAN Communications Board (Controllo generale dell'azionamento elettrico/camera di comunicazione LAN)

Descrizione

La scheda di controllo dell'unità/comunicazione LAN DS200LDCCH1ANA di GE dispone di più microprocessori che forniscono il controllo delle funzioni di azionamento, motore e I/O.Fornisce anche il controllo per la rete LANLa scheda di controllo del dispositivo/comunicazione LAN DS200LDCCH1ANA di GE è composta da quattro microprocessori, ciascuno dei quali ha una funzione separata.

Un microprocessore fornisce l'elaborazione del controllo dell'unità. Un microprocessore fornisce l'elaborazione del controllo del motore. Un microprocessore fornisce l'elaborazione del co-motore.E un microprocessore fornisce l'elaborazione di controllo LAN.

Se la scheda non funziona correttamente o sembra non fornire prestazioni ottimali, è possibile eseguire un soft reset della scheda.Un hard reset è quando la corrente elettrica viene interrotta e la scheda deve riavviareSe possibile, si dovrebbe evitare e si dovrebbe verificare solo se si verifica un malfunzionamento dell'unità o se si verifica una condizione di scatto che causa l'arresto inaspettato dell'unità.se si verifica una condizione di sovraccarico l'unità si spegnerà automaticamente per proteggere i componenti e il motore.

L'opzione migliore per riavviare la scheda è un soft reset.Un metodo per eseguire un reset è quello di premere il pulsante Reset sulla schedaSolo una persona qualificata dovrebbe farlo perché l'unità è alimentata da energia elettrica e c'è il rischio di scosse elettriche o ustioni.Richiede l'operatore di raggiungere nel gabinetto della scheda e premere il pulsante Reset. Premere il pulsante per circa 5 secondi, quindi rilasciare il pulsante.

Il DS200LDCCH1ANA è un circuito integrato per le comunicazioni LAN sviluppato da General Electric.Viene utilizzato nelle linee di prodotti GE EX2000 Excitation e DC2000 ed è una scheda avanzata a 7 strati che è essenzialmente il cervello degli EX2000 e DC2000Le funzioni primarie fornite dalla scheda includono l'interfaccia dell'operatore, le comunicazioni LAN, l'elaborazione del dispositivo e del motore e il ripristino del dispositivo.Include diverse funzionalità integrate, tra cui una comunicazione LAN (Local Area Network) controllata da un microprocessoreLa scheda è dotata di quattro microprocessori, che offrono una copertura completa di I/O e di controllo dell'unità.

Il processore di controllo dell'unità è posizionato sulla scheda come posizione U1 e fornisce periferiche I/O integrate, offrendo funzionalità come timer e decodificatori.Il secondo è un processore di controllo motore riconosciuto sulla scheda come U21I circuiti di controllo motore e le comunicazioni I/O (analoga e digitale) sono disponibili con questo processore.Utilizzato solo quando è necessaria un'ulteriore lavorazione, questa sezione funziona per eseguire matematica avanzata che il MCP non può calcolare.

L'ultimo processore presente sulla scheda è il processore di controllo LAN in posizione U18. Cinque sistemi di bus (DLAN+, DLAN, Genius, CPL e C-bus) sono accettati da questo processore.Un sistema di interfaccia utente è disponibile con una tastiera alfanumerica collegata che consente agli utenti di visualizzare e regolare le impostazioni e le diagnostiche del sistema.
