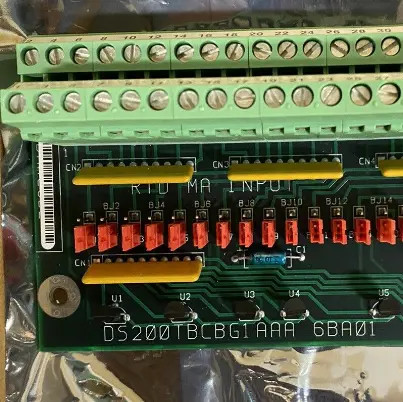

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsVi sono quattro sezioni di queste schede all'interno del gabinetto con 9 slot totali all'interno di una sezione di controllo I/O.

La scheda TBCB occupa in genere uno degli spazi più grandi sotto una serie di 5 schede più piccole.Questa scheda è anche chiamata Termination Module RTD e 4-20 mA Input (TBCB) e funziona all'interno del nucleo R5La sua funzione primaria è quella di utilizzare i segnali di ingresso che riceve per trasmetterli alla scheda TCCB dove vengono scritti sulla scheda.Ha specifiche configurazioni hardware che devono essere impostate nel processo di installazione.

I segnali di ingresso BJ1 a BJ22 devono essere collegati al DCOM. I segnali di ingresso BJ23 a BJ30 sono dove i segnali 15-22 vengono convertiti in un range di corrente da 0-1mA.Un totale di otto dei segnali di ingresso regolari hanno la capacità di essere convertiti in segnali di ingresso da 0 a 1 mA.

La DS200TBCBG1A è una scheda analogica di terminazione della serie di sistemi di controllo delle turbine GE Speedtronic Mark V LM.Questa scheda non è più supportata dal suo produttore originale ed è diventata difficile da trovare a volte.

Il DS200TBCBG1A può essere montato all'interno di un armadietto di controllo della turbina Mark V con altre schede di controllo I/O. Ci sono quattro sezioni di queste schede all'interno dell'armadietto.Ci sono 9 slot totali all'interno di una sezione di controllo I / O e la scheda TBCB in genere occupa uno degli slot più grandi sotto una serie di 5 schede più piccole.

La scheda DS200TBCBG1A è anche chiamata Termination Module RTD e 4-20 mA Input (TBCB).Questa scheda utilizza i segnali di ingresso che riceve per trasmetterli alla scheda TCCB dove vengono scritti sulla scheda.Un totale di otto dei segnali di ingresso regolari possono essere convertiti in segnali di ingresso da 0 a 1 mA.

Il DS200TBCBG1A non ha alcun software specifico da configurare, ma ha configurazioni hardware.I segnali di ingresso BJ23 a BJ30 sono dove i segnali 15-22 sono convertiti in 0-1mA gamma di corrente.

Per ulteriori informazioni sull'installazione specifica dei segnali di ingresso per il DS200TBCBG1A, si rimanda al manuale di istruzioni GEH-6353B.
