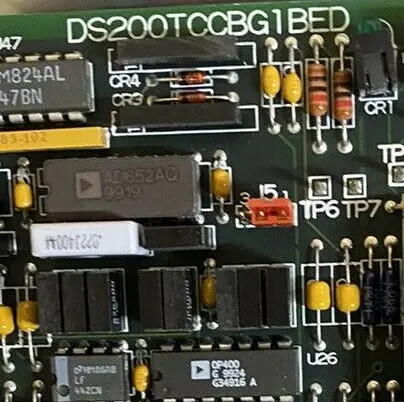

La scheda analogica GE I/O TC2000 DS200TCCBG1BED è dotata di un microprocessore 80196 e di più moduli PROM.Il LED è visibile dalla vista laterale della schedaGli ID per i connettori a 50 pin sono JCC e JDD. Il microprocessore utilizza le istruzioni di elaborazione e il firmware sui moduli PROM.Ulteriori aggiornamenti di programmazione o firmware non sono necessari quando si installa la scheda di sostituzione. Tutto ciò che è necessario è spostare i moduli PROM dalla vecchia scheda alle prese sulla scheda di ricambio. In questo modo, si può riprendere l'attività di guida e sapere che l'elaborazione sarà la stessa.

È inoltre necessario ricollegare i cavi a nastro negli stessi connettori della scheda di ricambio, sia per i cavi a nastro a 50 pin che per i cavi a nastro a 34 pin.Perché ci sono 5 connettori a 34 pin.C'è anche la possibilità di collegare i connettori a 50 pin ai connettori sbagliati.Tutti i connettori hanno ID connettore e anche se la scheda di ricambio è una versione più recente, gli ID dei connettori saranno gli stessi.

Potresti scoprire che i componenti sulla scheda di ricambio sono in posizioni diverse e che i componenti sembrano diversi.la compatibilità tra le versioni è mantenuta e la scheda di ricambio fornisce gli stessi risultati di lavorazione della scheda difettosa. Collegare i cavi a nastro negli stessi connettori sulla nuova scheda e utilizzare le ID dei connettori per mappare la vecchia scheda alla nuova scheda.

La scheda analogica General Electric I/O TC2000 DS200TCCBG1B è dotata di un microprocessore 80196 e di più moduli PROM.Il LED è visibile dalla vista laterale della scheda. Gli ID per i connettori a 50 pin sono JCC e JDD. La scheda è anche popolata da 3 jumper. I jumper hanno ID stampati sulla superficie della scheda. Gli ID sono JP1, JP2 e JP3.

Quando la scheda originale è installata nell'unità, l'installatore configura la scheda in modo da soddisfare al meglio i requisiti dell'unità.I saltatori consentono all'installatore di impostare i valori di configurazione cambiando la posizione dei saltatoriLe posizioni predefinite dei saltatori sono utilizzate nella maggior parte delle condizioni e non richiedono ulteriori interventi da parte dell'installatore.in alcune situazioni l'installatore modifica la posizione del saltatore sulla base delle informazioni disponibili nelle informazioni stampate fornite con la scheda.

In un jumper a 3 pin, il jumper copre 2 pin alla volta. Per esempio, il jumper potrebbe coprire i pin 1 e 2 o i pin 2 e 3.Prendi il salto con il pollice e l' indice e tiralo fuori dai perni. Quindi, allineare il jumper con i nuovi perni e scivolarlo in posizione.In questo caso la posizione alternativa è utilizzata per le prove del prodotto da parte del fabbricante per testare un particolare circuito o funzione.
