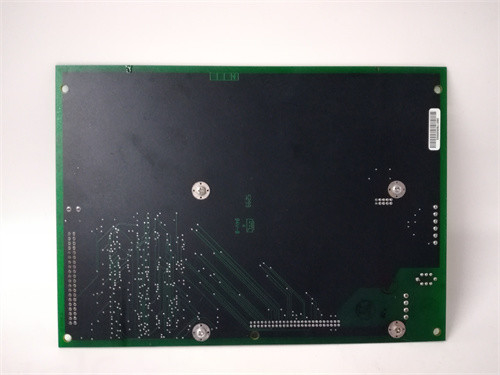

DS200DDTBG1A è una scheda di terminali di I/O ausiliari LCI prodotta e progettata da General Electric come parte della serie Mark V utilizzata nei sistemi di controllo GE Speedtronic.La scheda DS200DDTB (DDTB) è una scheda terminale ad alta tensione per connessioni di sistema di segnali I/O ausiliariLa scheda è collegata a una scheda figlia modulo analogo-digitale DS200ADMA (ADMA) montata su una scheda di controllo del processore di segnale digitale DS200DSPC (DSPC).Connettori ad alta densità e un cavo a nastro collegano il DDTB alla scheda ADMAL'alimentazione del DDTB è fornita dalla scheda ADMA.e isolamento per rendere i segnali a livello di sistema dell'ambiente duro accessibili al processore di segnali digitali (DSP) della scheda DSPCLe connessioni di cablaggio esterne da segnali ad alta tensione, I/O di contatto, misurazione di corrente (attraverso dispositivi ad effetto Hall a basso livello) o CT ad alta corrente possono essere collegate ai terminali DDTB.Esistono versioni G1 e G2 della scheda DDTBIl G2 non dispone di alcune funzionalità del G1 ed è indicato ove applicabile.

Le caratteristiche:

Input AC ad alta tensione:Ci sono due ingressi isolati per la connessione ai segnali AC ad alta tensione.e un tampone per fornire un segnale da picco a picco di ±5 V agli ingressi VCO della scheda ADMA (a 693 V rms applicati)Questi ingressi hanno un blocco terminale a vite separato, destinato e isolato per i picchi transitori di 1000 V.

Input di segnale ad alta corrente:Esistono sei ingressi con resistori di rilevamento di corrente adatti a segnali di corrente continua di ±5 ampere (destinati agli ingressi CT).Questi sono tamponati in modo differenziale e possono tollerare ± 12 V di tensione di modalità comune. Ogni ingresso è filtrato e ridimensionato. Questi ingressi hanno un blocco terminale a vite e sono protetti da sovratensioni.

Input di segnale a bassa corrente:Esistono tre ingressi con resistenze di rilevamento di corrente adatte per segnali di corrente continua di ±0,224 ampere (destinati ai segnali del trasduttore di corrente LEM).Questi sono tamponati in modo differenziale e possono tollerare ± 12 V di tensione di modalità comune. Ogni ingresso è filtrato e ridimensionato. Questi ingressi hanno un blocco terminale a vite e sono protetti da sovratensioni.

4-20 mA ACRENT LOOP INPUT:Vi sono disposizioni per la riassegnatura di due dei canali di ingresso CT o LEM come ricevitori per segnali di ingresso di circuito di corrente da 4 a 20 mA. Questa assegnazione alternativa viene effettuata ripristinando alcuni jumper.La resistenza di ingresso è di 192 ohm e l'ingresso analogo è spostato in modo che 0 mA fornisca scala completa negativa e 20 mA fornisce scala completa positivaIl rilevamento del circuito aperto e la normalizzazione degli input sono gestiti da un software.

Input di tensione non dedicato: Un amplificatore di tensione di ingresso differenziale è fornito per alimentare un ingresso VCO analogo sulla scheda ADMA. Il guadagno di questo amplificatore è 1/2 consentendo un intervallo di segnale di ingresso di ± 10 V.Questi ingressi hanno un blocco terminale a vite e sono protetti da sovratensioni.

4-20 mA uscite di corrente:Due delle uscite analogiche alimentano anche i buffer di uscita della sorgente di corrente per fornire supporto ai segnali di uscita del circuito di corrente da 4 a 20 mA.Sia le uscite di tensione che quelle di corrente sono attive in ogni momento e possono essere utilizzate singolarmente o insieme collegando il cavo ai rispettivi terminali di uscitaC'è uno stadio di inversione e guadagno nel driver da 4 a 20 mA tale che un ingresso di +5 V dalla scheda ADMA fa sì che l'uscita produca 4 mA e un ingresso di −5 V fa sì che l'uscita produca 20 mA.Non è consentito che un'uscita produca 0 mA per evitare confusioni con il rilevamento a circuito aperto.
