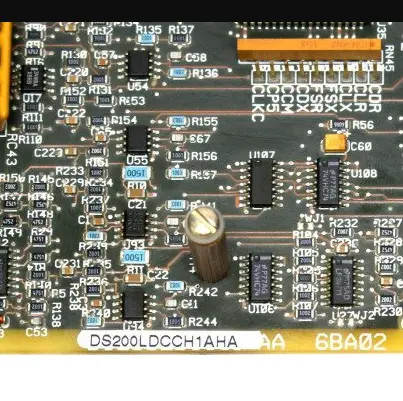

La scheda DS200LDCCH1AHA è stata prodotta da General Electric come scheda di controllo dell'azionamento e di comunicazione LAN (Local Area Network).questa scheda è adatta per l'installazione in diversi eccitatori e azionatori DIRECTO-MATIC 2000Una volta installata la scheda fornisce una serie di servizi di controllo I/O e di funzione di azionamento alla unità host.

Quattro microprocessori sono ospitati sulla scheda di comunicazione DS200LDCCH1AHA.La scheda include anche un processore di controllo dell'unità (DCP) utilizzato per convertire sia i segnali di I/O analogici che digitaliIl DCP può anche essere utilizzato per convertire i segnali di I/O in entrata da dispositivi periferici collegati come codificatori e timer.

I segnali di I/O digitali sono generalmente elaborati con il processore di controllo motore (MCP).il processore co-motore (CMP) fornirà la potenza della scheda aggiuntiva per questoGli utenti possono accedere facilmente alla diagnostica della scheda e ai codici di errore tramite la tastiera di programmazione alfanumerica.

La DS200LDCCHAHA è una scheda di circuito per le comunicazioni LAN sviluppata da General Electric.Viene utilizzato nelle linee di prodotti GE EX2000 Excitation e DC2000 ed è una scheda avanzata a 7 strati che è essenzialmente il cervello degli EX2000 e DC2000Le funzioni primarie fornite dalla scheda includono l'interfaccia dell'operatore, le comunicazioni LAN, l'elaborazione del dispositivo e del motore e il ripristino del dispositivo.Include diverse funzionalità integrate, tra cui una comunicazione LAN (Local Area Network) controllata da un microprocessoreLa scheda è dotata di quattro microprocessori, che offrono una copertura completa di I/O e di controllo dell'unità.Il processore di controllo dell'unità è situato sulla scheda come posizione U1 e fornisce periferiche I / O integrateIl secondo è un processore di controllo motore riconosciuto sulla scheda come U21.Sono disponibili circuiti di controllo motore e comunicazioni I/O (analoga e digitale) con questo processore. U35 è la posizione del processore co-motore, utilizzato solo quando è necessaria un'elaborazione aggiuntiva, questa sezione funziona per eseguire matematica avanzata che il MCP non può calcolare.

L'ultimo processore presente sulla scheda è il processore di controllo LAN in posizione U18. Cinque sistemi di bus (DLAN+, DLAN, Genius, CPL e C-bus) sono accettati da questo processore.Un sistema di interfaccia utente è disponibile con una tastiera alfanumerica collegata che consente agli utenti di visualizzare e regolare le impostazioni e le diagnostiche del sistema.
