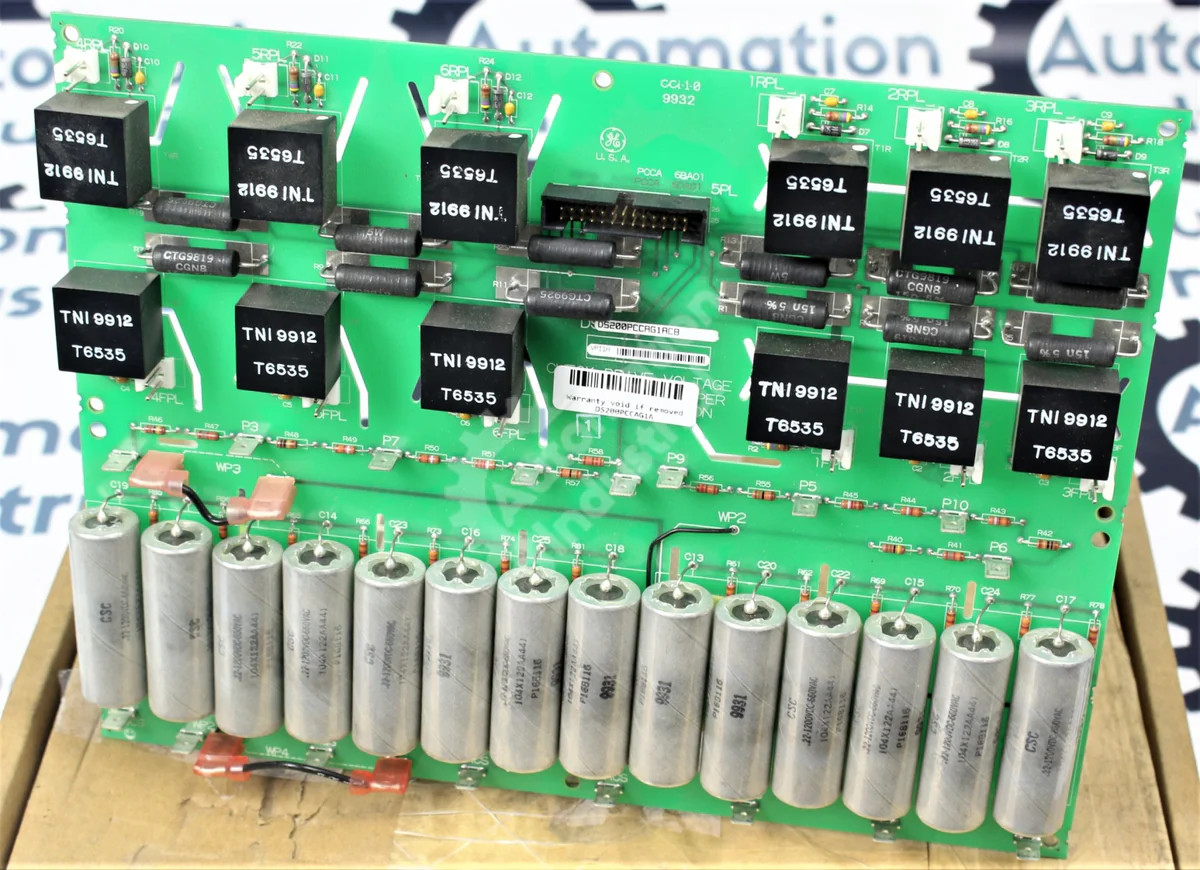

La scheda DS200PCCAG1ACB serve come interfaccia tra l'unità e il ponte di alimentazione SCR.per poter sfruttare al meglio la scheda di corrente continua della GE, verificare le informazioni diagnostiche disponibili sull'unità per verificare che l'unità sia difettosa o abbia bisogno di essere riparata.

Il primo segnale di un problema potrebbe essere una condizione di eccitazione dell'unità, ad esempio se l'unità si surriscalda, il motore si spegne e viene visualizzato un messaggio che indica il problema.Se questo accade, controllare la ventilazione dell'unità e la temperatura dei dispositivi intorno all'unità.

Un'altra indicazione di un problema sono gli indicatori LED sul pannello di controllo. Se uno è acceso, indica che si è verificata una condizione di guasto. Se il guasto indica che il DS200PCCAG1ACB è difettoso,sostituirlo.

La diagnostica dell'unità fornisce informazioni su tutti gli aspetti dell'operazione dell'unità.Utilizzarlo per ispezionare il funzionamento del DS200PCCAG1ACB e se viene segnalato un problema è consigliabile sostituirlo.

Il DS200PCCAG1ACB non dispone di fusibili, indicatori LED, punti di prova o interruttori, quindi l'opportunità di risolvere i problemi della scheda è limitata.la scheda contiene quattro jumper che possono essere utilizzati per configurare il comportamento della scheda nel drive. Si può configurare il funzionamento dei condensatori come si riferiscono al ponte di alimentazione e il canale di feedback di tensione.

La scheda DS200PCCAG1ACB GE DC Power Connect serve come interfaccia tra l'unità e il ponte di alimentazione SCR.Sostituzione di questa scheda è progettato per essere eseguito rapidamente e facilmente per ridurre al minimo il tempo di inattività dell'unitàPrima della sostituzione, è necessario adottare alcune misure per assicurarsi che l'unità di sostituzione si comporti esattamente come l'unità precedente.Questo include ispezionare l'unità vecchia e notare le impostazioni jumper sui jumper configurabili e interruttori per garantire che il funzionamento di sostituzione nella stessa capacità come l'unità originaleIn alcune situazioni, una versione più recente della tavola non contiene gli stessi jumper.

Se questo è il caso, si può fare riferimento alle informazioni fornite con la scheda per capire come duplicare la configurazione del nuovo drive.interruttori, e/o fili in posizioni diverse dalla scheda originale e i componenti potrebbero essere diversi.
