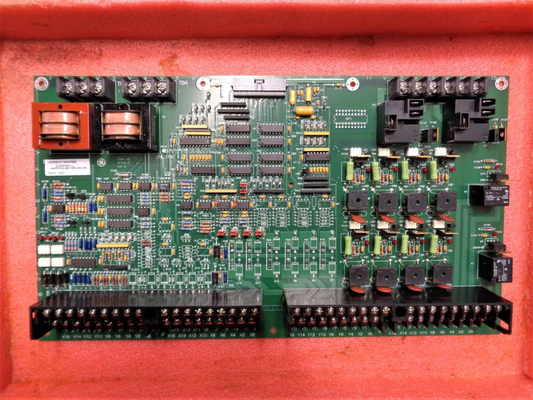

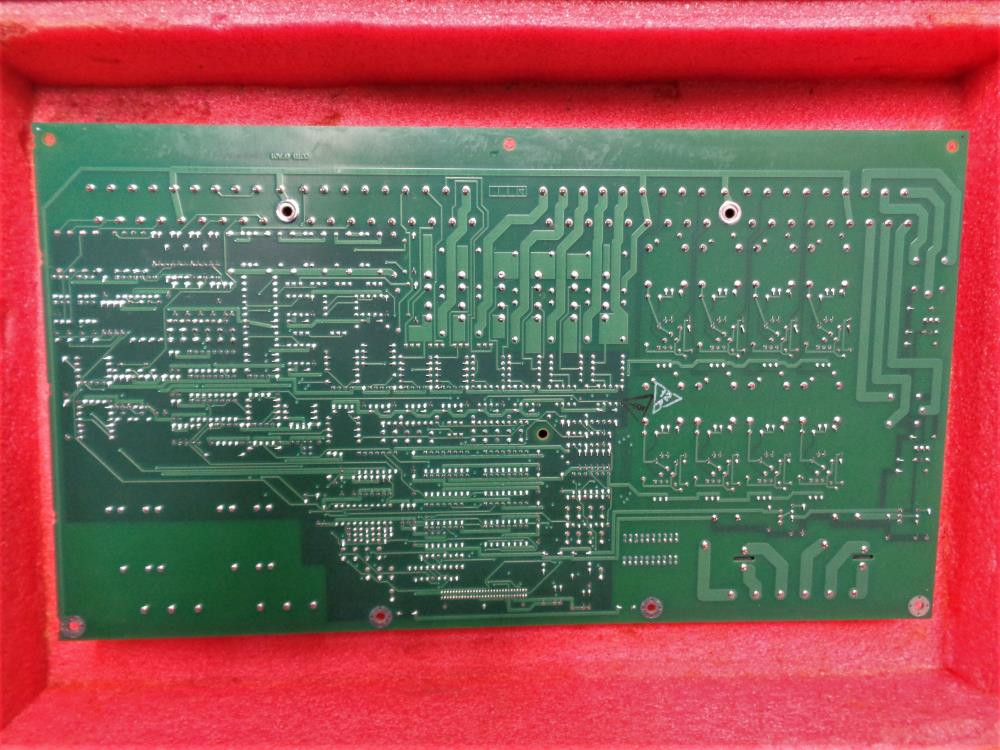

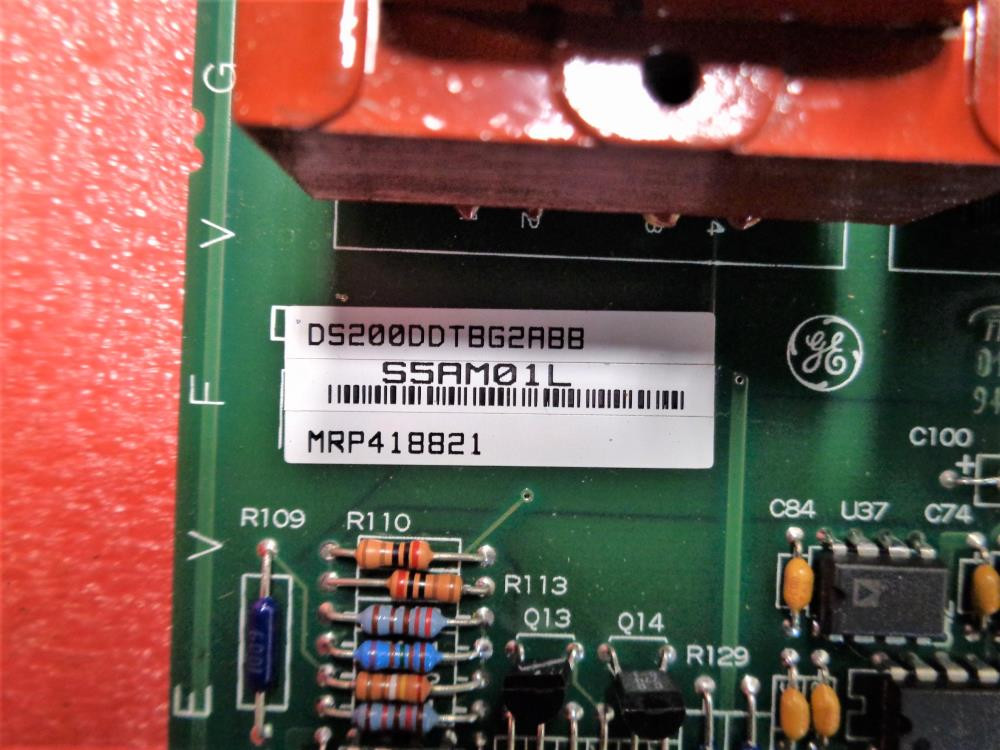

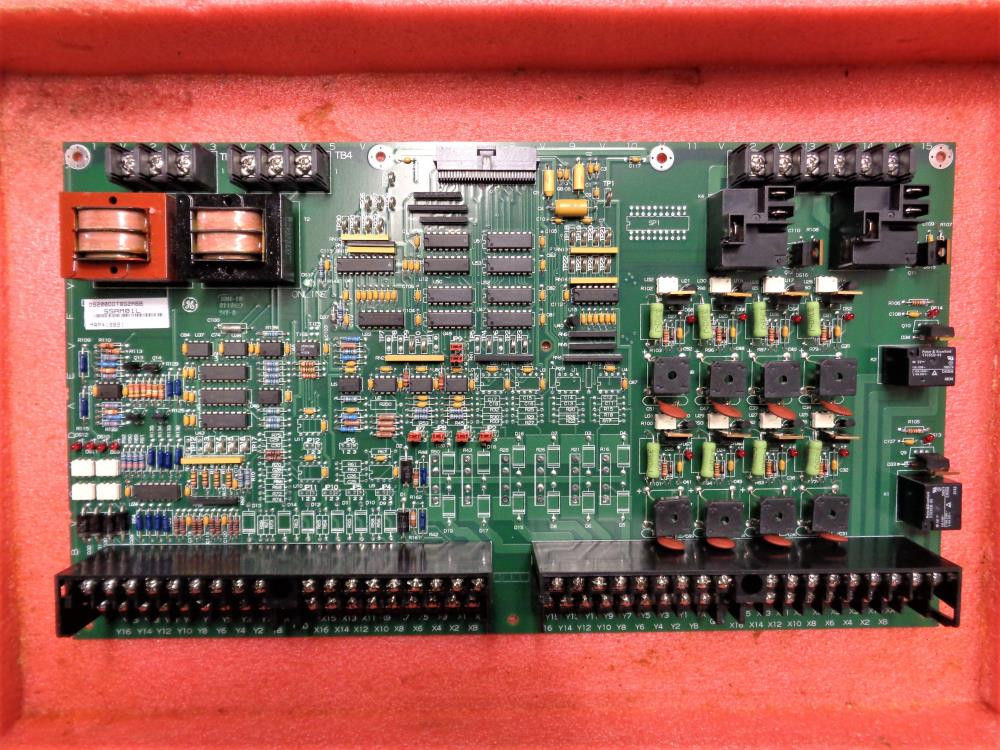

La DS200DDTBG2ABB è una scheda terminale I/O ausiliaria LCI.Questa PCB è stata creata come componente per il sistema Mark V di GE. Il Mark V è stato il secondo dei sistemi di gestione delle turbine a gas e vapore Speedtronic a offrire backup tripli ridondanti sui controlli critici e sui parametri di protezione. La serie di prodotti Mark V di questa scheda DS200DDTBG2ABB include anche funzionalità come diagnostica integrata, manutenzione online e un'interfaccia diretta per i sensori.La PCB DS200DDTBG2ABB presente in questa pagina prodotto personalizzata non è in realtà la scheda terminale I/O ausiliaria LCI originale prodotta per essere inserita nella più ampia serie di sistemi di controllo turbine Mark V; quella sarebbe la scheda a circuito stampato principale DS200DDTBG2 a cui mancano tutte e tre le significative revisioni del prodotto di questo prodotto DS200DDTBG2ABB.

Suggerimenti e specifiche hardware

La DS200DDTBG2ABB è una scheda ad alta tensione. La sua funzione è quella di creare connessioni di sistema per i segnali I/O ausiliari.Data questa specifica funzionalità prevista per la serie di sistemi di controllo turbine Mark V, non dovrebbe sorprendere che questa offerta di prodotti DS200DDTBG2ABB utilizzi una propria serie elevata di componenti hardware e specifiche dei componenti che incoraggiano la funzionalità.La scheda DS200DDTBG2ABB riceve alimentazione da e si collega alla scheda DS200ADMA, che è un modulo daughterboard situato sulla scheda di controllo del processore di segnale digitale DS200DSPC.La DS200DDTBG2ABB è costruita con più ingressi e uscite. Queste uscite includono ingressi CA ad alta tensione (2), ingressi di segnale ad alta corrente (6), ingressi di segnale a bassa corrente (3), ingressi ad anello di corrente da 4-20 mA (fino a 2) e ingressi di tensione non dedicati.Gli ingressi ad anello di corrente nell'assemblaggio di questa scheda terminale I/O ausiliaria LCI DS200DDTBG2ABB vengono riassegnati dai canali di ingresso CT o LEM utilizzando ponticelli. La scheda DS200DDTBG2ABB qui presentata ha anche quattro uscite analogiche bufferizzate e due uscite di corrente da 4-20 mA. La scheda ha anche sedici ingressi/uscite digitali.

La PCB DS200DDTBG2ABB è costruita con 33 punti di test TP, utilizzati per la misurazione del segnale, oltre a 17 LED (DS1-DS17). La scheda include dodici interruttori a ponticello con 3 posizioni ciascuno.L'impostazione di fabbrica per questi interruttori è sulla posizione 1-2. In termini di componenti hardware standard per la limitazione della tensione, la scheda terminale I/O ausiliaria LCI DS200DDTBG2ABB utilizza due trasformatori, quattro relè e quattordici transistor. La DS200DDTBG2ABB utilizza anche condensatori e resistori e presenta un assemblaggio fissato dal normale stile di rivestimento PCB che è stato trattato chimicamente.L'assemblaggio interno di questo prodotto della serie DS200DDTBG2ABB Mark V ha anche otto varistori e quindici array di reti di resistori.Infine, questa scheda a circuito stampato DS200DDTBG2ABB ha cinque morsettiere che variano da tre posizioni a vite a trentasei posizioni a vite e ha molti circuiti integrati, tra cui un chip con identificazione della scheda e informazioni sulla revisione hardware.Ulteriori informazioni sulle funzioni della scheda, sui dati applicativi, sulle caratteristiche e sull'installazione sono disponibili in GEI-100219, una pubblicazione di General Electric che potrebbe essere difficile da recuperare tramite Internet data la serie di questo prodotto DS200DDTBG2ABB come offerta di prodotti legacy Mark V.Prima di prendere una decisione finale sull'acquisto di questa scheda terminale I/O ausiliaria LCI ad alta tensione DS200DDTBG2ABB, è fondamentale rendersi conto che le sue specifiche e dimensioni di prestazioni originariamente introdotte sono state influenzate dalla sua inclusione di una tabella completa di revisione del prodotto con due revisioni funzionali del prodotto e una revisione della configurazione dell'artwork.
