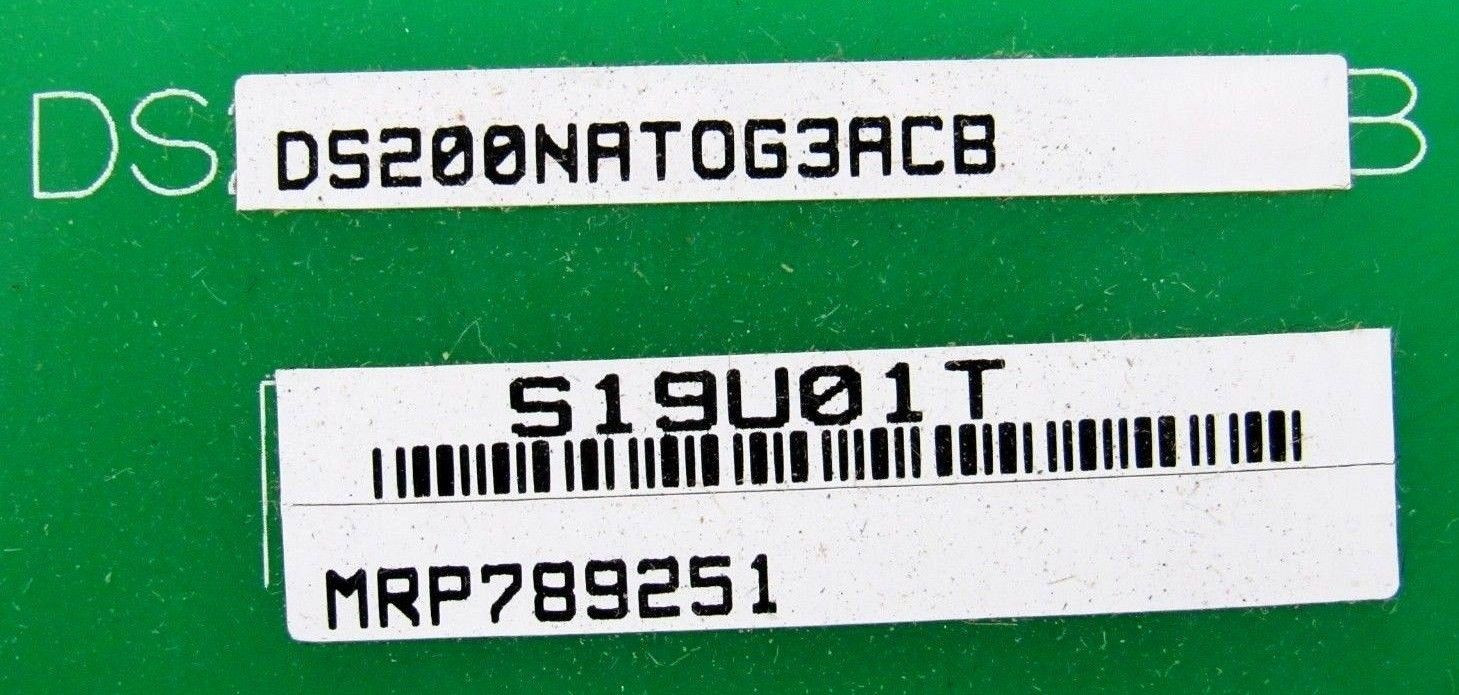

Prodotto:DS200NATOG3ACB SCUOTA GENERALE DEL CIRCUITO ELETTRICO

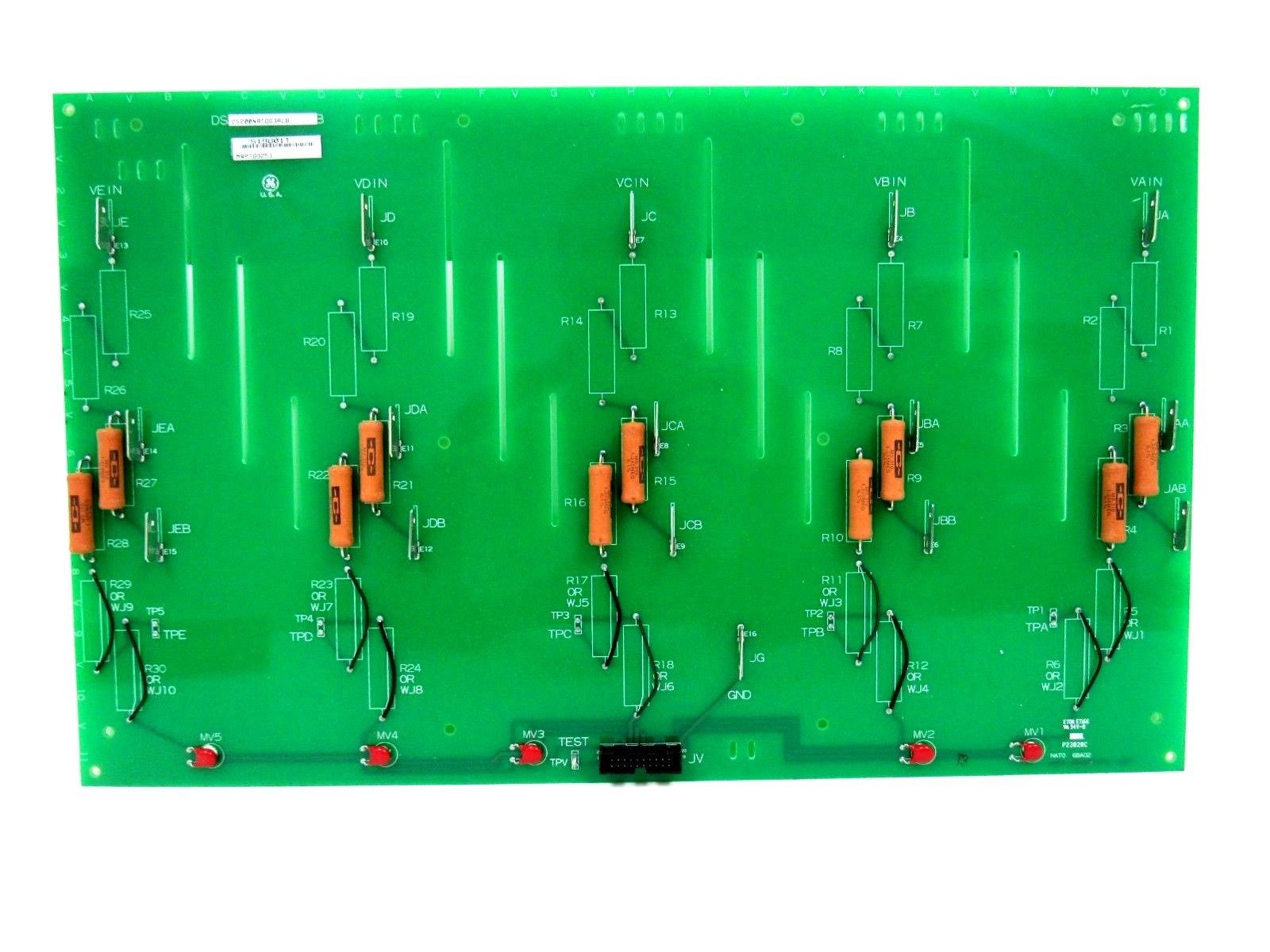

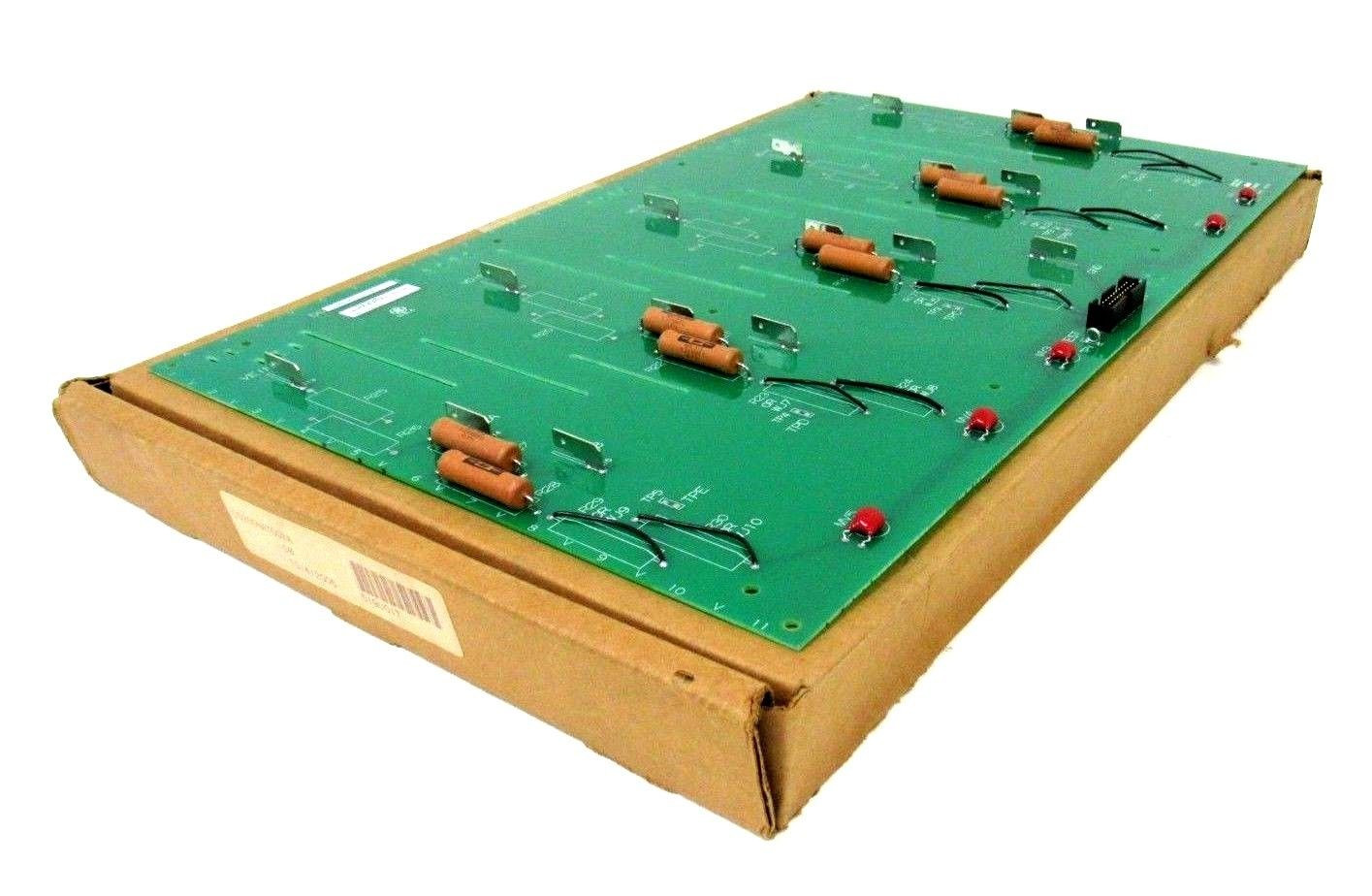

DS200NATOG3ACB è una scheda di scalazione voltage feedback sviluppata da GE.Fa parte del sistema di controllo GE Speedtronic Mark V. Gestisce e misura il feedback della tensione da un ponte SCR (Silicon Controlled Rectifier).La sua funzione primaria è quella di attenuare sia le tensioni CA e CC prodotte dal ponte SCR, che è essenziale per una misurazione accurata del feedback.

Caratteristiche

• La scheda funziona riducendo l'ampiezza delle alte tensioni generate dal ponte SCR a livelli che possono essere trattati in modo sicuro e preciso dal sistema di controllo.Questa attenuazione garantisce che i segnali di feedback dal ponte SCR siano precisi e affidabili.
• Oltre al suo ruolo di attenuazione, il quadro si integra con altri componenti critici del sistema di controllo.che gestisce la distribuzione degli impulsi di gate e dei segnali di stato necessari per il funzionamento del ponte SCRLa scheda si interfaccia anche con un backplane VME, che fornisce la connettività e i percorsi di comunicazione necessari per l'integrazione del sistema.
• Attenuando le tensioni del ponte SCR e lavorando in combinazione con la scheda di distribuzione del cancello e il backplane VME,la scheda garantisce che il feedback della tensione sia accuratamente dimensionato ed efficacemente integrato nel sistema di controlloCiò contribuisce alla stabilità e alle prestazioni generali del sistema elettrico.

Input

• La scheda è progettata con cinque corde identiche di resistori di precisione collegate in serie.
• C'è una stringa dedicata a ciascuna delle tre fasi CA del ponte SCR, nonché una stringa ciascuna per le tensioni positive e negative del bus CC.
• Ogni stringa di resistenza può essere configurata per gestire varie tensioni di ingresso attraverso una combinazione di connettori di ingresso e saltatori di filo.
• La scheda offre una scelta di tre diversi connettori di ingresso e due saltatori di fili, che consentono di attenuare le tensioni di ingresso a cinque livelli specifici: 6900 volt, 4200 volt, 3300 volt,di potenza superiore a 300 VQuesta configurabilità garantisce che la scheda possa essere adattata per soddisfare i diversi requisiti di tensione e condizioni operative.

Prodotto

• Le uscite delle cinque corde di resistenza sono consolidate in un singolo rubinetto a 20 pin.Questa intestazione del nastro funge da punto di connessione primario per l'interfaccia con altri componenti all'interno del sistema di controlloUtilizzando un'intestazione a 20 pin, la scheda della NATO canalizza efficacemente i segnali di tensione scalati da tutte e cinque le stringhe in un'interfaccia di uscita coesa.facilitare l'integrazione con altri elementi del sistema.
• Per garantire la sicurezza e l'affidabilità dei segnali di uscita, ogni uscita è dotata di un varistor di ossido metallico (MOV).Il MOV svolge un ruolo cruciale nella protezione del sistema contro condizioni di tensione eccessiva. Se il circuito del nastro di uscita viene interrotto mentre la tensione di ingresso è ancora presente, il MOV agisce per bloccare e limitare la tensione,impedire che si alzi a livelli che potrebbero danneggiare il sistema o altri componenti collegatiQuesta misura di protezione contribuisce a mantenere l'integrità dei segnali di uscita e garantisce che il sistema funzioni entro i parametri di tensione sicuri.
• La resistenza di carico, che è essenziale per la misurazione accurata della tensione e la scalazione del segnale, non si trova sulla scheda stessa, ma sulla scheda di distribuzione e di stato del cancello.Questa scelta di progettazione consente alla scheda di concentrarsi sulla sua funzione primaria di attenuazione della tensione e scalazione, mentre la resistenza di carico, situata sulla scheda di distribuzione e di stato del cancello, gestisce la conversione dei segnali attenuati in valori di tensione misurabili.Tale accordo contribuisce a razionalizzare il funzionamento del comitato NATO e garantisce un'efficace integrazione con il più ampio sistema di controllo.

La WOC ha il più grande magazzino di ricambi Mark V e possiamo riparare i vostri pezzi difettosi con garanzia.Il mondo dei controlliIl nostro team di esperti è disponibile 24 ore su 24 per supportare le vostre esigenze urgenti relative ai pezzi di ricambio critici, contattateci.
