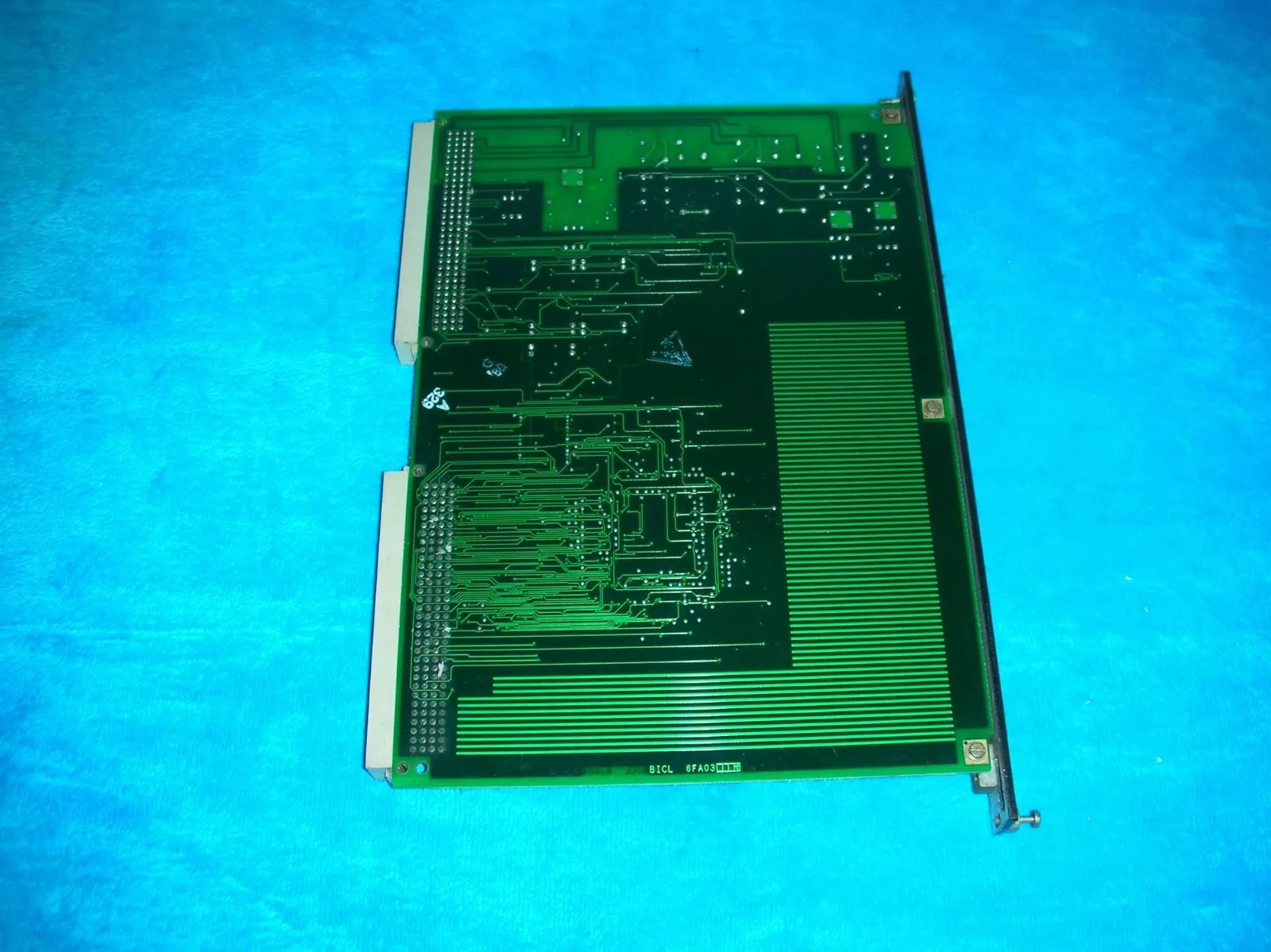

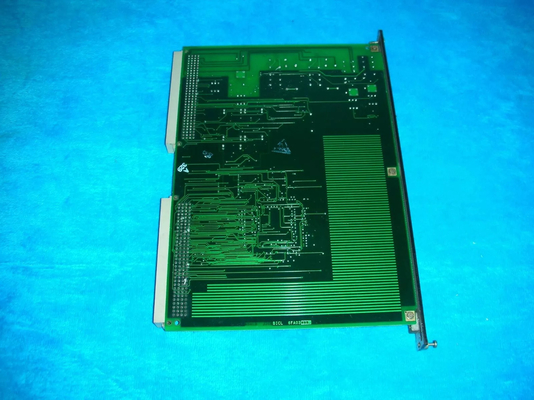

Prodotto:IS200BICLH1AFD GE IGBT Drive/Source Bridge Interface Board

Descrizione

L'IS200BICLH1AFD è un componente di circuito stampato realizzato da General Electric come parte del loro sistema Speedtronic Mark VI.L'MKVI è stato progettato da GE per la gestione di turbine a vapore o a gas industriali e includeva comunicazioni Ethernet e DCS da un sistema operativo basato su finestreCome la maggior parte dei sistemi Speedtronic di iterazioni successive (Mark IV in avanti), il Mark VI è progettato con capacità di protezione modulare triplo ridondante per controlli importanti come temperatura, velocità,eccesso di velocità, e vibrazioni.

L'IS200BICLH1AFD funziona come una scheda di interfaccia IGBT Drive / Source Bridge.

L'IS200BICLH1AFD ha un dispositivo di memoria seriale a 1024 bit per l'identificazione della scheda e le informazioni di revisione.) nonché vari circuiti integratiLa piastra anteriore della scheda è collegata tramite due supporti a vite e è vuota.

L'IS200BICLH1A è una scheda IGBT Drive/Source Bridge Interface (BICL) creata da GE per la serie Innovation.

Lo scopo dell'IS200BICLH1A è quello di svolgere un ruolo di intermediario tra una serie di unità di innovazione e le schede di interfaccia di personalità di ponte (BPIA, BPIB o SCNV), essendo un'interfaccia primaria tra loro.Questa scheda ha la capacità di monitorare le temperature ambientali e del ponteHa un'interfaccia con un controllo di velocità PWM e un display di guasti del sistema.Questa scheda ha una memoria seriale a 1024 bit che è solitamente dotata di informazioni sulla revisione e l'identificazione della scheda.

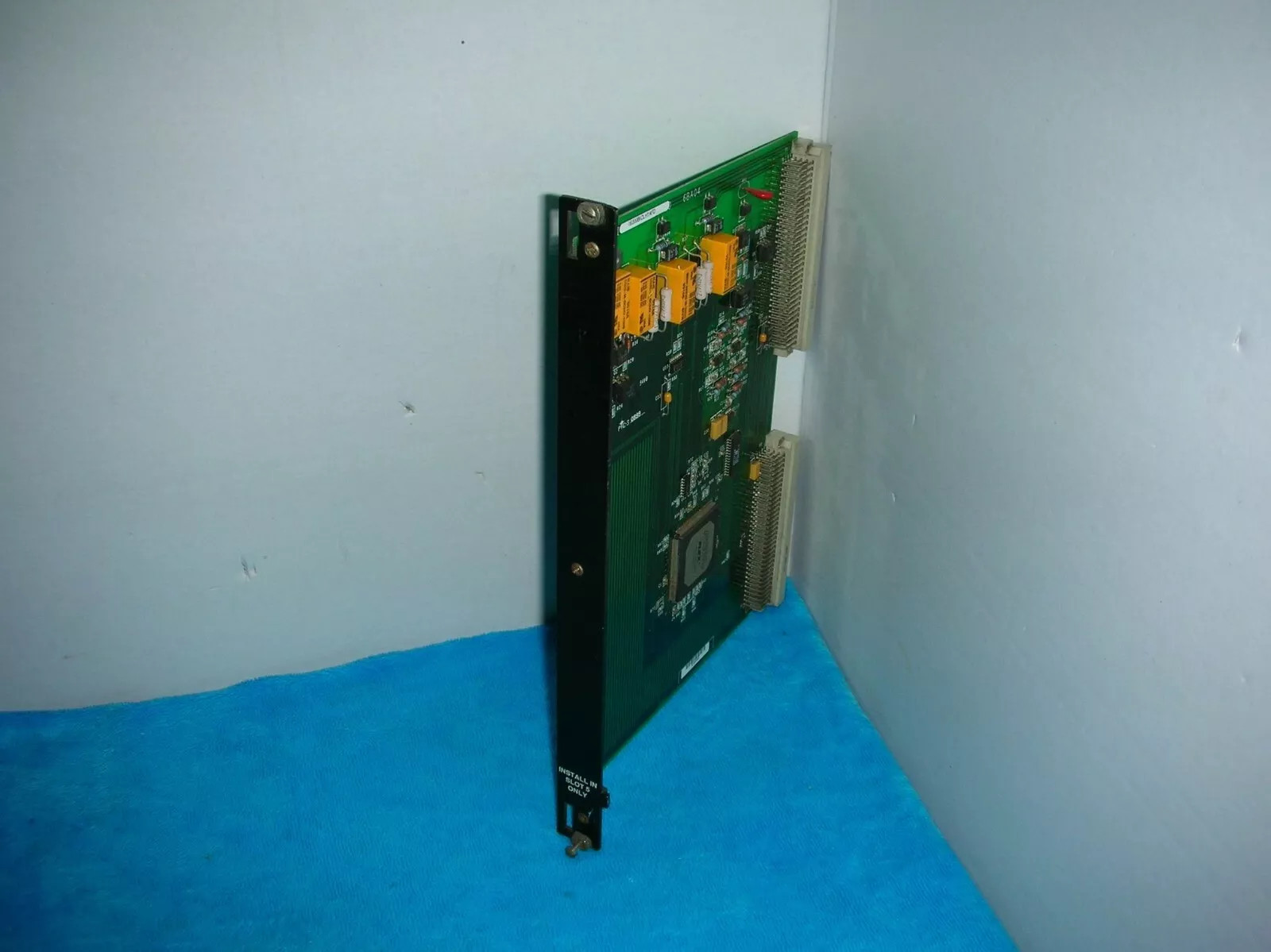

L'IS200BICLH1A ha una facciata quasi vuota con un'etichetta che ha “Installa in slot 5 solo” scritto su di essa.Ci sono due supporti sulla facciata che possono aiutare a installare e rimuovere la scheda da un VME tipo rackAccanto alle staffe ci sono due viti che aiutano a fissare ulteriormente la scheda al rack. ci sono molti componenti interni sul PCB effettivo però. ci sono 73 resistori, 31 condensatori, 3 diodi,15 circuiti integratiSul bordo destro della scheda ci sono due connettori a pin P1 e P2 che collegano l'IS200BICLH1A a un'assemblaggio di rack di schede.
