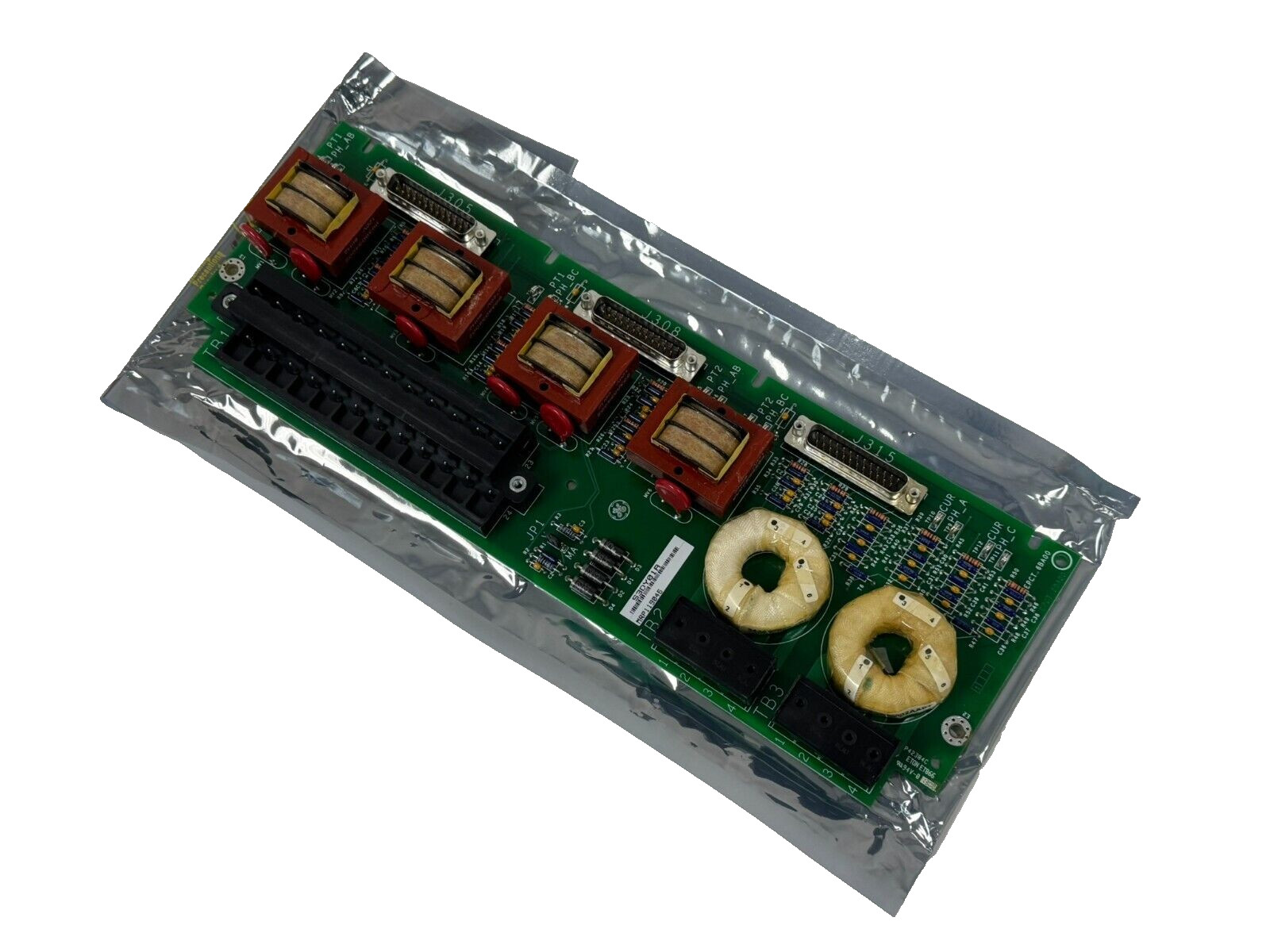

IS200EPCTG1AAA Exciter PT/CT Terminal Board

Descrizione

IS200EPCTG1AAA è una scheda terminale Exciter PT/CT (EPCT) sviluppata da GEFa parte del sistema di eccitazione EX2100.La scheda terminale dell'eccitatore PT/CT (EPCT) funge da componente indispensabile specificamente progettato per gestire le misurazioni critiche della tensione e della corrente del generatore tramite trasformatori di isolamentoQuesta scheda integra due ingressi di tensione del trasformatore potenziale del generatore a 3 fasi (PT) e due ingressi del trasformatore di corrente del generatore (CT), offrendo opzioni di corrente di 1 A o 5 A.Tutti i segnali di uscita dai trasformatori di isolamento sono cablati in modo efficiente alla scheda EMIOInoltre, l'EPCT ospita un singolo ingresso analogo, in grado di accettare entrambe le entrate di tensione o corrente.Per applicazioni che richiedono la massima affidabilità, il sistema può incorporare fino a tre schede EPCT, garantendo la ridondanza e la robustezza del sistema.

• La funzionalità della scheda consiste nel ricevere le tensioni del generatore dai potenziali trasformatori del cliente, indirizzando questi ingressi attraverso interruttori a TB1.Questa configurazione consente lunghezze di cavi fino a 1000 piedi utilizzando 12 fili AWGGli ingressi PT, in genere funzionanti a una frequenza nominale di 115 V rms e 50/60 Hz, sono fusi per garantire la protezione contro potenziali anomalie elettriche.
• All'interno della scheda, due trasformatori di isolamento eseguono efficacemente una misurazione della tensione delta aperta a tre fili, generando un'uscita di 1.533 V rms da un ingresso di 115 V rms.due ingressi di corrente del generatore provenienti dai CT sono collegati a blocchi terminali non connessi, TB2 e TB3. Ogni trasformatore di corrente dispone di un avvolgimento rms 0-1 A e un avvolgimento rms 0-5 A, con solo uno cablato all'EPCT.con una lunghezza massima di 20 mm o più.
• "Sistema di controllo" di un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basamento basato su un sistema di controllo basamento basato su un sistema di controllo basamento basato su un sistema basamento basato su un sistema di controllo basamento basamento basato su un sistema di controllo basamento basamento basato su un sistema di controllo basamento basamento basato su un sistema di controllo basamento basamento basato su un sistema di controllo basamento basamento basÈ fondamentale notare che questi punti di prova non devono essere collegati a terra attraverso il dispositivo di misura.
• Questa decisione di progettazione è essenziale per garantire misure accurate e prevenire potenziali interferenze che potrebbero compromettere l'accuratezza delle misure.
• Il layout della scheda, come illustrato nel layout della scheda, mostra l'organizzazione dei componenti.essenziali per le rispettive misurazioniIl blocco terminale TB1, tenuto in posizione da due viti, è progettato per essere rimosso se necessario.che funge da misura di protezione contro una potenziale situazione di circuito aperto CT.
• In una configurazione di controllo semplice, i segnali di tensione sono diretti attraverso il connettore J305 alla scheda EMIO situata nel controller M1.questi segnali sono distribuiti, permettendo la connessione ai connettori J305, J308 e J315. Successivamente, vengono trasmessi ai controller M1, M2 e C, garantendo la ridondanza e la resilienza del sistema.
• Facilita le misurazioni attraverso otto punti di prova della tensione (TP1-8), posizionati in modo strategico su ciascuna gamba del lato secondario dei trasformatori di isolamento.Questi punti di prova offrono un accesso conveniente per scopi diagnostici e di prova.
• Il sistema comprende tre connettori a 25 pin, J305, J308 e J315. Questi connettori sono designati per le connessioni via cavo al backplane EBKP,consentire un collegamento senza soluzione di continuità con la scheda EMIO, facilitando così la comunicazione e il trasferimento dei dati all'interno della configurazione del sistema.
