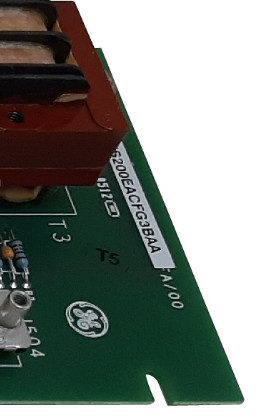

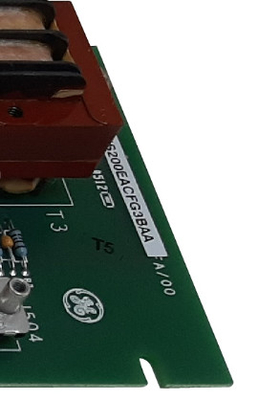

Prodotto:IS200EACFG3BAA Exciter AC Feedback Card

Descrizione

IS200EACFG3BAA è un Exciter AC Feedback Card sviluppato da GE. Fa parte del sistema di controllo EX2100. L'Exciter AC Feedback board è responsabile della misurazione della tensione e della corrente di alimentazione AC dell'exciter Permanent Magnet Generator (PMG).La scheda EACF (Exciter AC Feedback) è situata all'interno dell'armadio ausiliario dell'eccitatore.

Misurazione della tensione di eccitazione

• Versione G1: questa versione supporta una singola tensione di ingresso trifase nell'intervallo nominale fino a 480 V rms con una tolleranza del +20% a 50 o 60 Hz.
• Versione G2: la versione G2 è progettata per gestire una singola tensione di ingresso trifase nell'intervallo nominale fino a 1000 V rms con una tolleranza del +20% a 50 o 60 Hz.
• Entrambe le versioni della scheda sono dotate di trasformatori potenziali che forniscono una tensione nominale di uscita di 1,6 V rms dalle loro uscite secondarie.sono utilizzati trasformatori di corrente di nucleo ad aria, fornendo una tensione di uscita secondaria nominale compresa tra 0 e 0,8 V rms a 50 o 60 Hz.

Installazione

• Preparazione: aprire la porta dell'armadio ausiliario e verificare che tutti i circuiti elettrici siano testati per confermare che la corrente è spenta prima di procedere.
• Disconnessione dei cavi: disconnettere con attenzione tutti i cavi dalla scheda, assicurandosi di rispettare i seguenti passaggi:
  • Verificare che tutti i cavi siano etichettati con il nome corretto del connettore, come indicato sulla scheda, per semplificare la riconnessione in seguito.
  • Per gli ingressi di tensione, scollegare il cablaggio dai connettori a vite TB1, TB2 e TB3.
  • Per gli ingressi della bobina, scollegare il cablaggio al TB4.
• Manipolazione dell'hardware di montaggio: prestare attenzione a non far cadere l'hardware di montaggio nell'apparecchiatura, in quanto ciò potrebbe causare danni all'apparecchiatura o lesioni personali quando viene applicata di nuovo l'energia.
• Rimozione della tavola: rimuovere le tre viti che fissano la tavola al montaggio e staccare con attenzione la tavola dalla sua posizione.
• Installazione di una nuova tavola: orientare la nuova tavola nella stessa posizione di quella rimossa e installarla saldamente sui punti di blocco utilizzando le tre viti rimosse nella fase precedente.
• Riconnettere cavi e fili: riconnettere tutti i cavi e fili alla nuova scheda, assicurandosi che siano posizionati correttamente e collegati come indicato.Questo passo aiuta a mantenere la corretta funzionalità e connettività.
• Finalizzazione: una volta verificate e protette tutte le connessioni, chiudere la porta del gabinetto ausiliario per completare il processo di sostituzione.
