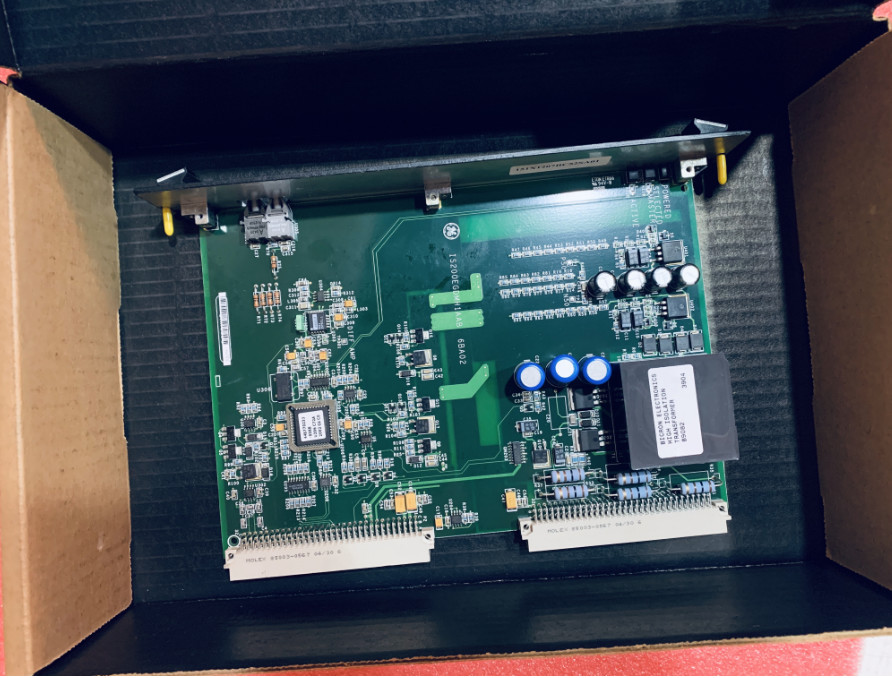

Prodotto:IS200EGDMH1AFG Modulo di rilevamento del terreno eccitante

Descrizione

IS200EGDMH1AFG è un modulo di rilevatore di eccitazione del terreno prodotto e progettato da General Electric come parte della serie EX2100 utilizzata nei sistemi di controllo dell'eccitazione di GE.Il modulo IS200EGDMH1 di rilevamento del suolo è utilizzato nel controllo dell'eccitazione EX2100.Si tratta di una scheda a doppia fessura, a doppia altezza (6U) che viene montata nel rack Exciter Power Backplane (EPBP).Il rilevatore di terra di campo rileva campo resistenza di perdita-età tra qualsiasi punto del circuito di campo del generatore a terraUn sistema semplice avrà un EGDM e un sistema ridondante ne avrà tre.rileva la tensione attraverso la resistenza del sensore di terra e invia il segnale all'EGDM (s) attraverso un cavo a nove conduttoriIl modulo EXAM è montato nel modulo ad alta tensione situato nel pannello ausiliario.

In un comando ridondante, l'insieme di tre schede EGDM è configurato come Controller (C), Master 1 (M1) e Master 2 (M2).La configurazione di ciascun EGDM è controllata da un set di pin di programma sul connettore P2L'informazione su quale master fornisce il segnale di azionamento alla resistenza sensoria del modulo attenuatore viene inviata dal DSPX, attraverso l'EISB nel rack del controller, all'EGDM C.Dopo aver ricevuto queste informazioni attraverso il collegamento in fibra ottica, C o alimenta il relè nel modulo attenuatore se M2 è il driver, o lo lascia senza alimentazione se M1 è il master scelto.viene inviato a M1 e M2 un segnale differenziale che indica il capitano scelto;Questo segnale abilita il generatore di segnali sul master attivo e seleziona la sorgente di comando di prova su ciascun modulo (M1, M2 e C).Ora il maestro attivo riceve un segnale oscillatore attraverso il collegamento in fibra ottica dal DSPX attraverso l'EISB che converte in un segnale positivo o negativo di 50 voltQuesta tensione d'onda quadrata viene inviata via cavo al modulo EXAM e applicata a un'estremità del resistore Sense.

Il condizionatore del segnale riceve un segnale differenziale attenuato (10:1) dal resistore Sense nel modulo EXAM.Il condizionatore del segnale è un semplice amplificatore differenziale di guadagno unitario con un elevato rapporto di rigetto in modalità comune seguito da un convertitore A-a-D (VCO dell'oscillazione a tensione controllata)Il VCO alimenta un trasmettitore a fibra ottica.Il circuito del condizionatore di segnale è alimentato da un alimentatore isolato per mantenere la sicurezza del personale e delle attrezzature a causa dell'alta tensione di modalità comune al Sensor ResistorIl condizionatore del segnale può misurare il livello di uscita dell'amplificatore di potenza mettendo a terra il lato ponte del resistore Sense attenuato su comando della sezione di controllo.

Le caratteristiche:

• La sezione C del controller riceve tutti i segnali di programmazione e di controllo dalle varie fonti per determinare quale modulo sarà il master.Riceve anche il segnale dell'oscillatore dal DSPX in modo da poter generare un comando di prova ad ogni transizione del segnale dell'oscillatore.

• Il comando di prova è un segnale lungo 250 ms che può essere riattivato ad ogni transizione del segnale dell'oscillatore (anche se il periodo del segnale è inferiore a 250 ms).

• Questo comando di prova viene quindi inviato alla sezione di controllo di ciascun modulo (M1, M2 e C) per generare un segnale di prova di 250 ms a ogni transizione positiva del comando di prova.Questo segnale non è reattivabile e pertanto le transizioni devono essere separate da più di 250 ms prima che possa essere generato un altro segnale di prova..

• La sezione di alimentazione riceve 24 V di corrente continua dall'EPSM appropriato attraverso l'EPBP (backplane).si converte in ± 65 V di corrente continua (non isolato) per l'amplificatore di potenza nella sezione del generatore di segnale, e +5 V di corrente continua (isolata) e ±15 V di corrente continua (isolata) per il condizionamento del segnale.

• L'uscita dell'amplificatore di potenza è una sorgente di tensione con un'impedenza di uscita inferiore a 1,0 Ohm. La tensione di uscita è di ±50 Volt di onda quadrata con una corrente limitata a circa 80 mA,con una durata di funzionamento normale di 5 secondiDurante l'operazione di prova, il periodo si riduce a 400 ms.
•
•
