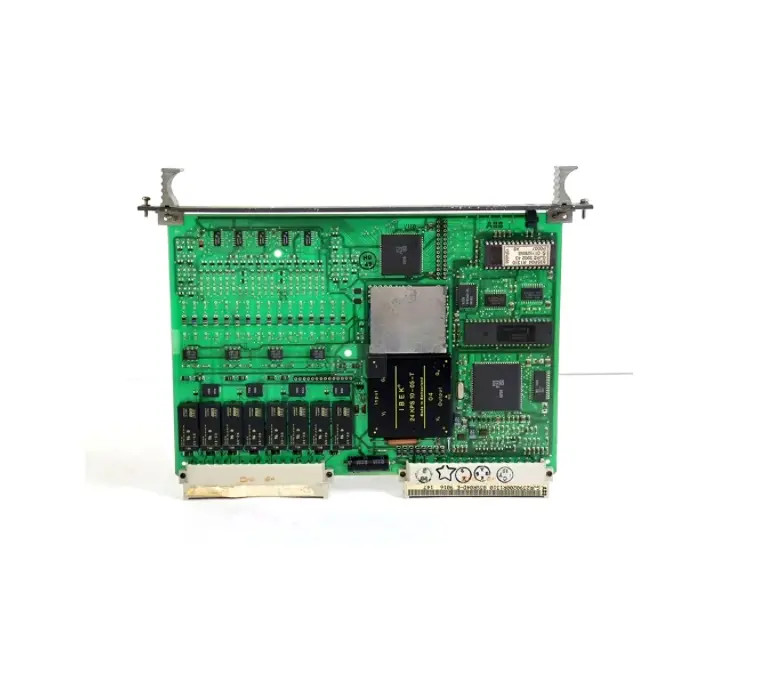

Prodotto:Modulo di controllo ABB 83SR04C-E GJR2390200R1411

Descrizione

Il modulo descritto sembra essere un modulo di controllo versatile utilizzato per varicompiti di controllo binario e analogoin diversi livelli di controllo, tra cuicontrollo della guida,controllo di gruppo, econtrollo dell'unitàDi seguito è riportato un riassunto e una spiegazione delle sue caratteristiche, funzioni e applicazioni:

Caratteristiche e funzioni chiave:

1. Compiti di controllo: Il modulo è utilizzato per la conservazioneprogrammiche gestiscono entrambibinario- efunzioni di controllo analogichePuò gestire una varietà di compiti di controllo, tra cui:
   • Controllo della trazioneper i motori unidirezionali.
   • Controllo della trazioneper attuatori e valvole solenoidi.
   • Controllo dei gruppi di funzioni binarie(come il controllo sequenziale e logico).
   • Controllo in 3 fasiper diversi tipi di operazioni.
   • Condizionamento del segnaleper migliorare l'accuratezza del segnale o regolare i segnali per un ulteriore trattamento.
2. Modalità di funzionamento: Il modulo supporta tre modalità di funzionamento distinte, ciascuna adatta a diversi scenari di controllo:
   • Modalità di controllo binario (con funzioni analoghe di base): Questa modalità funziona con un tempo di ciclo variabile e supporta il controllo binario (stati di accensione/spegnibilità o stati logici) e le funzioni di controllo analogiche di base.
   • Modalità di controllo analogica (con controllo binario): in questa modalità, il tempo di ciclo è fisso e selezionabile; viene utilizzato per cicli di controllo analogici continui, oltre a compiti di controllo binario.
   • Modalità di condizionamento del segnale: utilizzato per modificare i segnali, questa modalità opera con un tempo di ciclo fisso e può produrre un "bit di disturbo" per indicare eventuali errori o problemi con l'elaborazione del segnale.
3. Programma utente e memoria: Il programma utente del modulo è memorizzato inMemoria non volatile (EEPROM)Il programma può essere caricato o modificato tramite ilPDDS (Sistema di distribuzione dei dati di processo)utilizzando il sistema di bus, rendendo il modulo flessibile e facile da riconfigurare.
4. Assegnazione automatica degli indirizzi: il modulo imposta automaticamente il suo indirizzo quando è collegato a unstazione di elaborazione multiuso, semplificando l'installazione e l'installazione senza la necessità di una configurazione manuale dell'indirizzo.
5. Controllo degli errori e paritàIl modulo è dotato di controllo degli errori per l'integrità della comunicazione, verifica il trasferimento senza errori dei telegrammi ricevuti dal bus della stazione in base ai loro bit di parità.Aggiunge bit di parità ai telegrammi inviati al bus per garantire la trasmissione dei dati senza errori.
6. Fornitura di corrente e tensione: Il modulo funziona con un+24 V di corrente continuavoltaggio di funzionamento e genera internamente vari livelli di tensione per alimentare le interfacce di processo (US11, US21, US31, US41).Queste tensioni sono a prova di cortocircuito e progettate per evitare l'interazione tra i diversi livelli di alimentazione.
7. Diagnosi e indicatoriIl modulo fornisce la diagnostica attraversoIndicatori LEDsul pannello anteriore:
   • ST (disturbo): Questa luce segnala un disturbo all'interno del modulo o nella comunicazione dei dati con il modulo.
   • SG (disturbo del modulo): indica problemi o guasti all'interno del modulo stesso.
8. InterfacceIl modulo comprende:4 interfacce hardwareQueste interfacce sono progettate per una connettività e un funzionamento flessibili all'interno dei sistemi industriali, consentendo il controllo e il monitoraggio.

Applicazioni:

Il modulo può essere utilizzato in vari sistemi industriali di automazione e controllo per applicazioni quali:

• Controllo della guida:
  • Per il controllo degli azionamenti unidirezionali, degli attuatori e delle valvole solenoidi, questo modulo fornisce il necessario condizionamento del segnale e la logica di controllo.
• Controllo sequenziale e logico:
  • La modalità di controllo dei gruppi di funzioni binarie viene utilizzata per implementarecontrollo logico sequenzialeocontrollo passo dopo passoIl progetto è stato realizzato con l'ausilio di un gruppo di esperti specializzati nel settore dei processi, ideali per applicazioni quali linee di produzione, trasportatori o robot di assemblaggio.
• Condizionamento del segnale:
  • Il modulo può essere utilizzato percondizionamento del segnale, che è importante per garantire che i segnali di ingresso siano elaborati con precisione prima di essere inviati al controller o ad altre apparecchiature di elaborazione.
• Controllo in tre fasi:
  • In casi in cui i processi richiedono unControllo in 3 fasi(come nel controllo della temperatura, nel controllo del motore o in altri sistemi a tre stati), questo modulo fornisce le funzionalità necessarie.

Vantaggi:

1. Flessibilità: La possibilità di selezionare diverse modalità di funzionamento (controllo binario, controllo analogo, condizionamento del segnale) rende il modulo adattabile a una vasta gamma di applicazioni e casi d'uso.
2. Gestione degli errori e integrità della comunicazione: i controlli di parità integrati e la segnalazione degli errori tramiteIndicatori LEDcontribuire a garantire una comunicazione affidabile e l'integrità del sistema, rendendo il modulo più robusto in ambienti industriali.
3. Facilità di integrazione: La configurazione automatica degli indirizzi e la compatibilità con le stazioni di elaborazione multiuso rendono il modulo facile da integrare in sistemi più grandi, riducendo i tempi di installazione e la complessità.
4. Compatto e affidabile: La struttura compatta e la robusta diagnostica (con indicatori di disturbo) rendono questo modulo adatto a ambienti industriali critici in cui l'affidabilità del sistema è essenziale.

Conclusione:

Questo modulo è una soluzione di controllo potente e flessibile che combinacontrollo binario e analogo,condizionamento del segnale, eControllo degli erroriIl suo utilizzo in varie applicazioni industriali, dal controllo dell'azionamento alla logica sequenziale e al condizionamento del segnale, lo rende una scelta versatile per sistemi di automazione complessi.di peso superiore a 20 g/m2, controllo dei processi, o qualsiasi applicazione che richieda un controllo preciso su azionamenti, attuatori o sensori, questo modulo offre prestazioni affidabili, efficienti e adattabili.

Dati di ordine:
83SR04-E/R1210 Numero d'ordine: GJR2390200R1210
