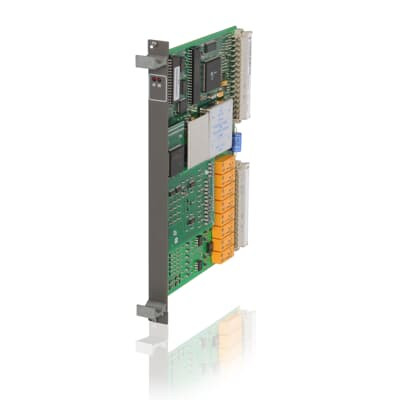

Prodotto:Modulo di controllo ABB 83SR04F-E GJR2390200R1210

Descrizione

Il modulo è utilizzato per il programma memorizzato binario e analogo
Il sistema di controllo può essere utilizzato per controllare le attività di controllo a livello di unità di comando, gruppo e unità.
essere utilizzati per le seguenti applicazioni:
- Controllo dell'azionamento degli azionamenti unidirezionali
- Controllo dell'azionamento degli attuatori
- Controllo dell'azionamento delle valvole solenoidi
- Gruppo di controllo delle funzioni binarie
(sequenziale e logica)
- Controllo in 3 passaggi
- Condizionamento del segnale.
Il modulo è destinato ad essere utilizzato in connessione con la stazione di elaborazione polifunzionale.
Il modulo può essere azionato in tre modalità diverse:
- Modalità di controllo binario.
(e funzioni analoghe di base)
con tempo di ciclo variabile
- Modalità di controllo analogica
(e controllo binario)
con durata di ciclo fissa e selezionabile
- Modalità di condizionamento del segnale
con tempo di ciclo fisso e uscita di bit di disturbo
La modalità di funzionamento è selezionata mediante blocco di funzioni
TXT1, che è il primo ad apparire nella struttura.
In modalità di controllo binario, fino a 4 gruppi di funzioni binarie
controlli o 4 controlli di azionamento, o combinazioni di azionamento e
i controlli di gruppo di funzioni binarie possono essere implementati per ciascuna
modulo (tenendo conto del tempo di ciclo del modulo).
In modalità di comando analogo, un massimo di 4 controlli analogici
- a seconda del tipo di circuito;
- può essere implementato per ciascun
modulo (vedere “Modi di funzionamento”).
Il modulo comprende 4 interfacce hardware per l'interruttore e il processo.

Dati di ordine:
83SR04-E/R1210 Numero d'ordine: GJR2390200R1210
