Modulo del processore ICS Triplex T9100

Prodotto:Modulo del processore ICS Triplex T9100

Visualizzazione del prodotto

Unità di base del processore

Un'unità di base del processore può contenere fino a tre moduli del processore:

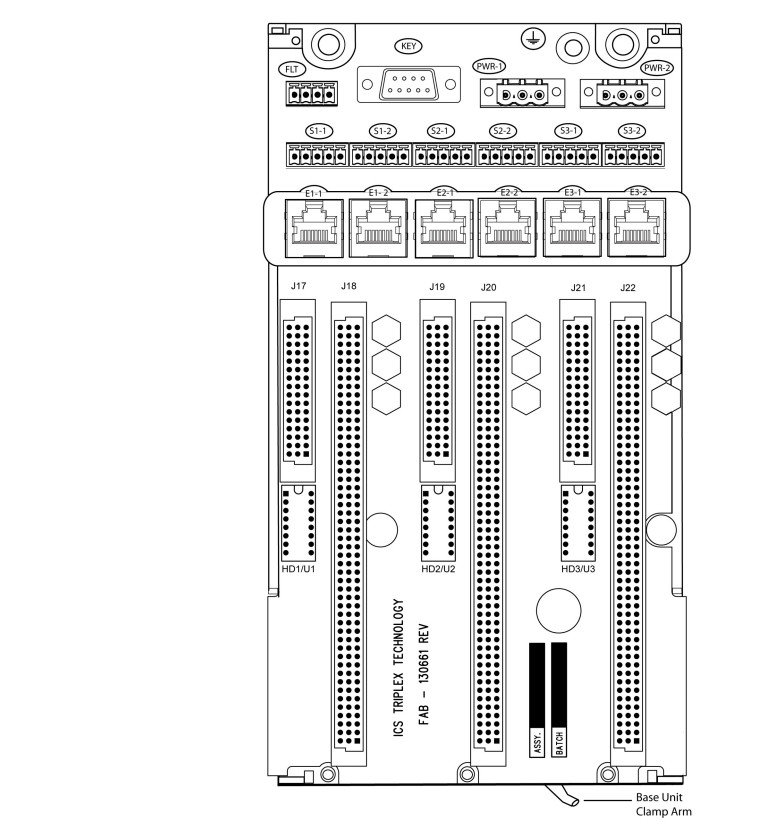

Connessioni esterne Ethernet, dati seriali e alimentazione Le connessioni esterne dell'unità base del processore sono:

Earthing Stud • Ethernet Ports (E1-1 to E3-2) • Serial Ports (S1-1 to S3-2) • Redundant +24 Vdc powers supply (PWR-1 and PWR-2) • Program Enable security key (KEY) • The FLT connector (currently not used).

Le connessioni di alimentazione alimentano tutti e tre i moduli con potenza ridondante, ogni modulo del processore ha ciascuna due porte seriali e due connettori di porta Ethernet.Il connettore KEY supporta tutti e tre i moduli del processore e aiuta a prevenire l'accesso all'applicazione a meno che non sia inserito il tasto Program Enable.

Porte di comunicazione seriale Le porte seriali (S1-1 e S1-2; S2-1 e S2-2; S3-1 e S3-2) supportano le seguenti modalità di segnale a seconda dell'uso: • RS485fd:Una connessione full duplex a quattro fili che dispone di diversi bus per trasmettere e ricevereQuesta selezione deve essere utilizzata anche quando il controller agisce come modbus master utilizzando la definizione opzionale di quattro fili specificata nella sezione 3.3.3 dello standard MODBUS-over-serial. • RS485fdmux: Una connessione full-duplex a quattro fili con uscite tri-state sulle connessioni di trasmissione.Questo deve essere utilizzato quando il controller sta agendo come uno schiavo MODBUS su un bus a quattro fili. • RS485hdmux: una connessione semi-duplex a due fili applicabile per l'uso master slave o slave.

Batteria di backup del processore Il modulo del processore T9110 ha una batteria di backup che alimenta il suo orologio interno in tempo reale (RTC) e una parte della memoria volatile (RAM).La batteria fornisce energia solo quando il modulo del processore non è più alimentato dalle sorgenti di alimentazione del sistema.. Le funzioni specifiche che la batteria mantiene in caso di completa perdita di potenza sono: • Real Time Clock - La batteria fornisce energia al chip RTC stesso.• Variabili conservate - i dati per le variabili conservate sono memorizzati alla fine di ogni scansione dell'applicazione in una porzione di RAMAl ripristino dell'alimentazione, i dati conservati vengono ricaricati nelle variabili assegnate come variabili conservate per l'uso dall'applicazione.• Registri diagnostici - I registri diagnostici del processore sono memorizzati nella parte della RAM supportata dalla batteriaLa batteria ha una durata progettata di 10 anni quando il modulo del processore è alimentato continuamente; per i moduli del processore non alimentati, la durata progettata è fino a 6 mesi.La durata di vita della batteria è basata sul funzionamento a una temperatura costante di 25°C e a bassa umiditàL'elevata umidità, la temperatura e i frequenti cicli di alimentazione accorceranno la vita operativa della batteria.

Caratteristiche:

• 40 canali di ingresso per FTA.
• Connessioni di dispositivi di campo standard del settore (2 fili).
• Compatibilità con le rotaie standard DIN.
• semplice installazione e connessione.
• 24 Vdc.
• connessione SmartSlot per la sostituzione a caldo dei moduli di ingresso.
• Fornitura di energia da campo fuso per canale.
• Indicazione dell'integrità dell'alimentazione di campo da parte del diodo emettitore di luce (LED) di bordo.

Dettagli della consegna:

Garanzia: 12 mesi.
Tempo di consegna: 1-2 giorni lavorativi.
Tipo di pagamento:T/T e Western Union.
Partner di corriere: DHL, UPS, TNT, FedEx e EMS.
Specificativi tecnici, manuali e schede dati: disponibili su richiesta.
