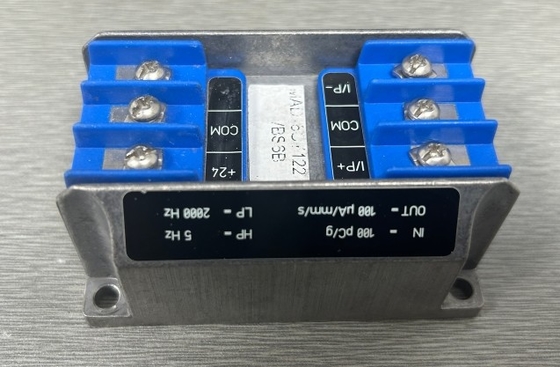

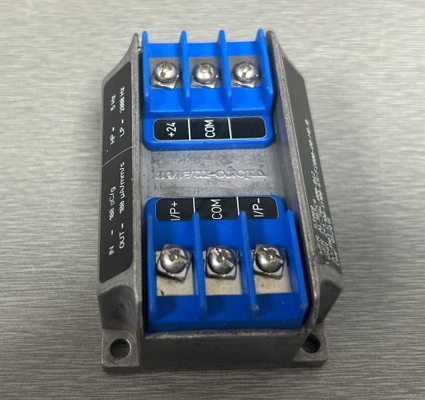

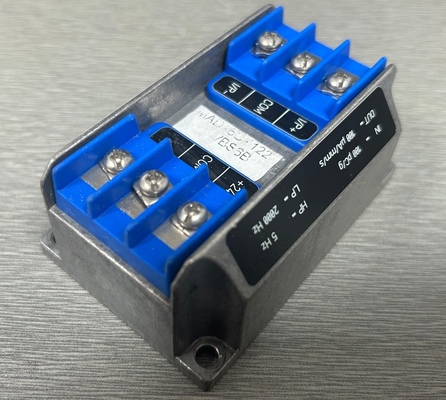

IPC704 244-704-000-042 Transduttore a base piezoelettrica

IPC704 244-704-000-042 Transduttore a base piezoelettrica

Caratteristiche:

• Per accelerometri piezoelettrici CA xxx e sensori di pressione dinamica CP xxx
• Filtri a passaggio elevato e a passaggio basso configurabili
• Intervallo di frequenza: da 0,5 Hz a 20 kHz
• Integratore opzionale per produrre una uscita di velocità
• Trasmissione di corrente a due fili o di tensione a tre fili opzionale
• Certificato per l'uso in atmosfere potenzialmente esplosive
• Sono disponibili diverse opzioni di installazione

Descrizione:

Il condizionatore di segnale IPC 704 converte il segnale basato sulla carica da un trasduttore piezoelettrico in un segnale di corrente o di tensione.Questo segnale di corrente o tensione viene trasmesso all'elettronica di elaborazione tramite un cavo di trasmissione standard a 2 o 3 fili.

I circuiti elettronici del condizionatore di segnale IPC 704 sono incorporati in un involucro in alluminio stampato.Il condizionatore del segnale ha filtri a passaggio elevato e basso configurabili e un integratore opzionale per fornire un output di velocitàInoltre, i filtri RFI proteggono l'input e l'output dalle interferenze radiofrequenti e da altre influenze elettromagnetiche.

IPC 704 per sensori che utilizzano materiali piezoelettrici standard (244-704-000-042-...)

• Trasferimento senza integratore: 0,1 a 10 mV/pC o 0,1 a 10 μA/pC

• Trasferimento con integratore: da 981 a 98 100 mV/pc.s o da 981 a 98 100 μA/pc.s

IPC 704 per sensori che utilizzano materiale piezoelettrico GaPO4 (244-704-000-511-...)

• Trasferimento: da 0,1 a 50 mV/pC o da 0,1 a 50 μA/pC

Errore di linearità: ≤ 0,2 %

Stabilità a temperatura: 100 ppm / °C tipica

Fase:

180° tra il segnale di ingresso e il segnale di uscita dell'accelerazione.

180° tra il segnale di ingresso e la pressione di uscita.

90° tra l'accelerazione e la velocità di uscita (vedi grafico sotto).
