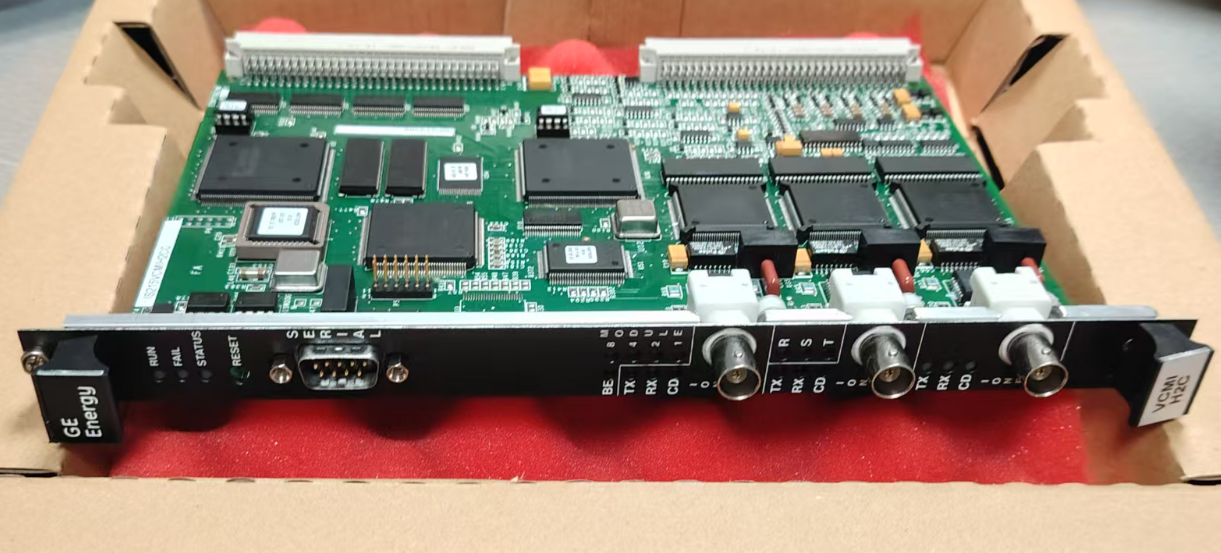

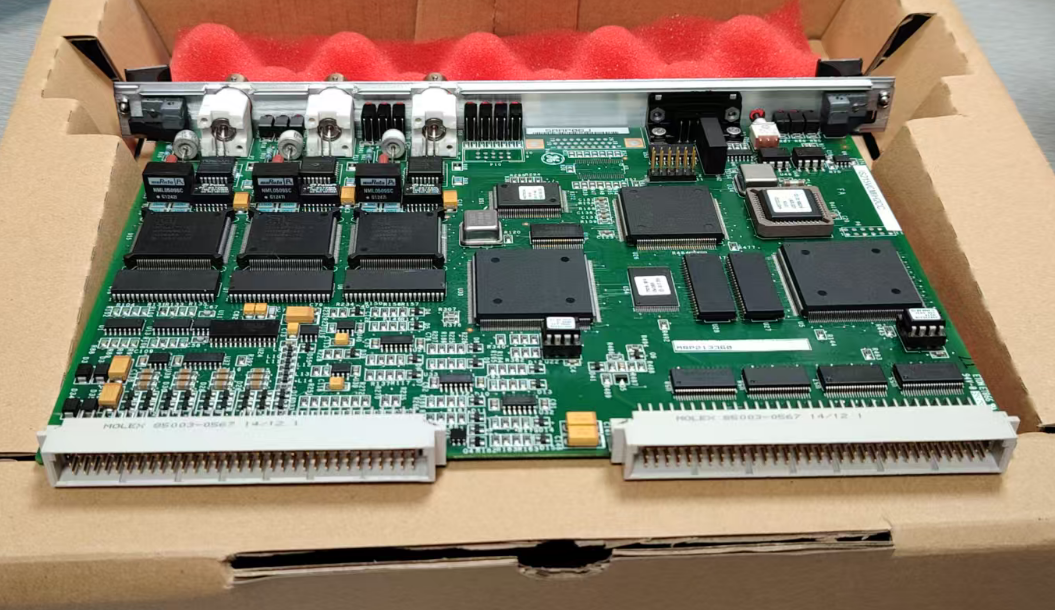

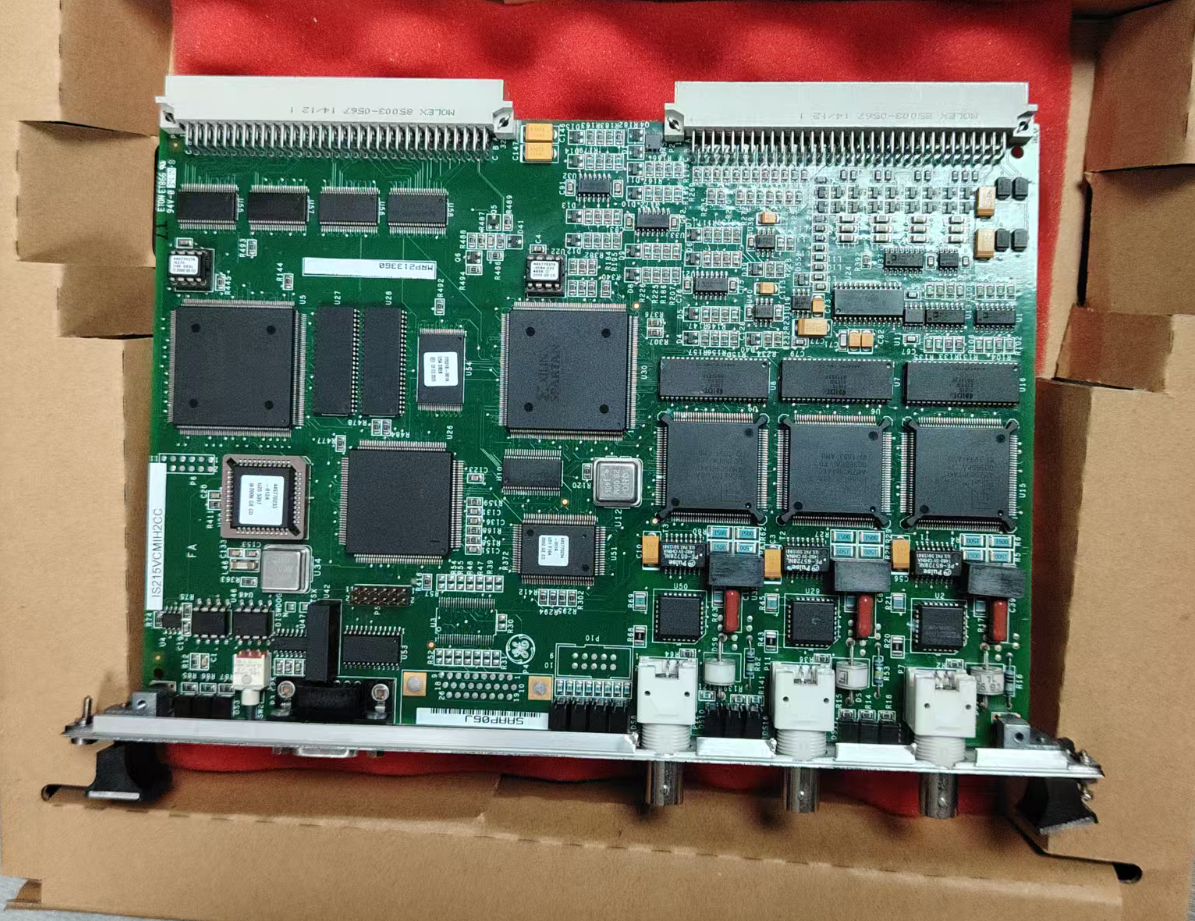

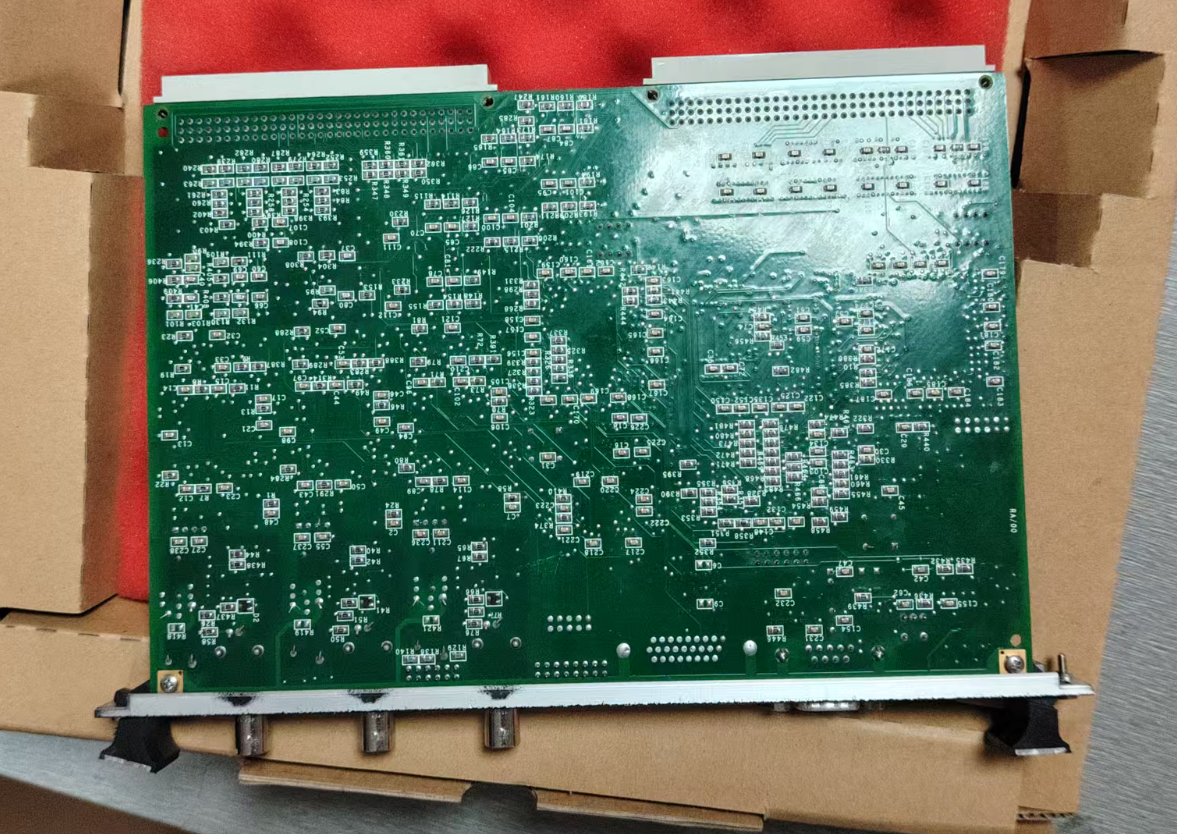

IS215VCMIH2C GE Marca VI

IS215VCMIH2C è una scheda di interfaccia di comunicazione VME (VME CIC) progettata specificamente per il sistema di controllo della turbina a gas GE Mark VI. Il Mark VI è un avanzato sistema di controllo delle turbine sviluppato da General Electric (GE) come parte della serie Speedtronic, ampiamente utilizzato nel controllo delle centrali elettriche dotate di turbine a gas e a vapore. Serve come componente di comunicazione critico all'interno del sistema di controllo Mark VI.

È dotato di un design della scheda VME standard da 6U con una larghezza di 0,787 pollici, che consente un'integrazione perfetta nello chassis VME standard e garantisce modularità e scalabilità del sistema. Non solo consente lo scambio di dati tra schede I/O e altre schede I/O montate sul backplane VME, ma collega anche moduli I/O, moduli di protezione di backup I/O e moduli di controllo a ridondanza tripla su rack di espansione.

Inoltre, questa scheda funge da interfaccia di comunicazione per la rete di controllo del sistema (IONet), garantendo che i comandi di controllo e i dati sul campo vengano trasmessi in modo efficiente e accurato attraverso l'infrastruttura di rete.

• Serie: GE Speedtronic Mark VI / Mark VIe
• Tipo di prodotto: scheda di comunicazione VME/controller master bus VME
• Processore: DSP TI TMS320C32 a 32 bit
• Interfacce di comunicazione: 3× IONet 10Base2 + 1× RS-232C
• I/O digitale: ingressi digitali per uso generale a 32 canali + uscite digitali per uso generale a 32 canali
• I/O analogico: ingressi analogici a 8 canali + uscite analogiche a 8 canali
• Tensione in ingresso: 24 V CC (18-32 V)
• Temperatura operativa: da -40°C a +70°C
• Consumo energetico: ca. 25 W
• Indicatori LED: esecuzione, errore, stato, ripristino

• Alta affidabilità:Progettato specificamente per ambienti esigenti di produzione di energia industriale, offre un'eccezionale immunità alle interferenze e una comprovata esperienza di funzionamento stabile a lungo termine.
• Architettura flessibile:Supporta l'espansione degli I/O locali e remoti per soddisfare i requisiti di controllo delle turbine a gas di varia scala.
• Diagnostica conveniente:Gli estesi indicatori LED a livello hardware riducono significativamente i tempi di risoluzione dei problemi.
• Elaborazione ad alte prestazioni:Un chip DSP dedicato garantisce prestazioni in tempo reale dei cicli di controllo.

Un'azienda chimica ha aggiornato il sistema di controllo della turbina a vapore nella sua centrale elettrica implementando GE IS215VCMIH2C. Da quando il nuovo sistema è entrato in funzione, non solo ha consentito un controllo più fluido della velocità e tempi di avvio più rapidi, ma le sue robuste capacità di registrazione dei dati hanno anche contribuito con successo ad analizzare e ottimizzare il consumo di vapore, con un conseguente miglioramento complessivo dell’efficienza energetica di circa il 2%.

Modelli simili/aggiornati:IS215VCMIH2B, IS215VCMIH2CA, IS215VCMIH2CC. Questi modelli sono ampiamente compatibili in termini di piedinatura e funzionalità, ma potrebbero presentare piccole differenze nella capacità della memoria flash, nel numero di porte IONet o nella versione del processore.

• Moduli processore principali:Controller Mark VI come UCVE e UCVX
• Schede I/O:Varie schede I/O analogiche/digitali Mark VI (ad esempio, TCQA, STCA, ecc.)
• Morsettiere:TBQA, TBQC, ecc., utilizzati per l'ingresso e il condizionamento del segnale di campo
• Moduli di alimentazione:Moduli PS che forniscono alimentazione stabile al rack VME

L'indicatore "Fail" sul pannello IS215VCMIH2C è acceso. Cosa dovrei fare?

Innanzitutto, verificare se gli alimentatori del rack (+5 V, 12 V, 15 V, 28 V) rientrano nell'intervallo normale. Se le alimentazioni sono normali, provare a premere il pulsante Reset per riavviare la scheda. Se il problema persiste, potrebbe essere dovuto a un danno hardware e sarà necessaria una parte sostitutiva.

IS215VCMIH2C supporta la sostituzione a caldo?

SÌ. Il modulo può essere sostituito mentre il sistema è in funzione, senza necessità di spegnerlo.

Con quali modelli di turbina a gas è compatibile IS215VCMIH2C?

La serie Mark VI supporta le comuni turbine a gas come Frame 5, 7, 9 e 9HA.
