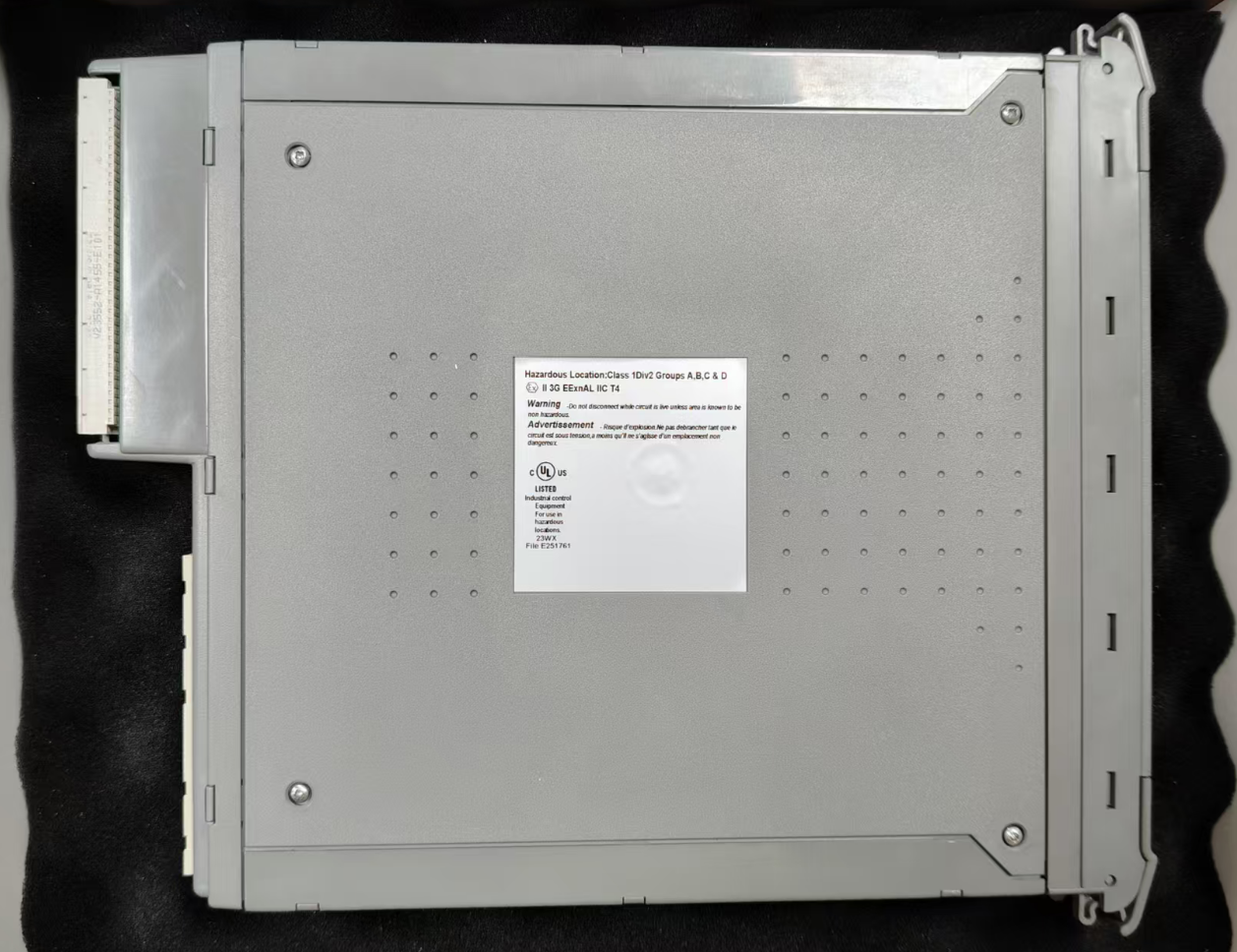

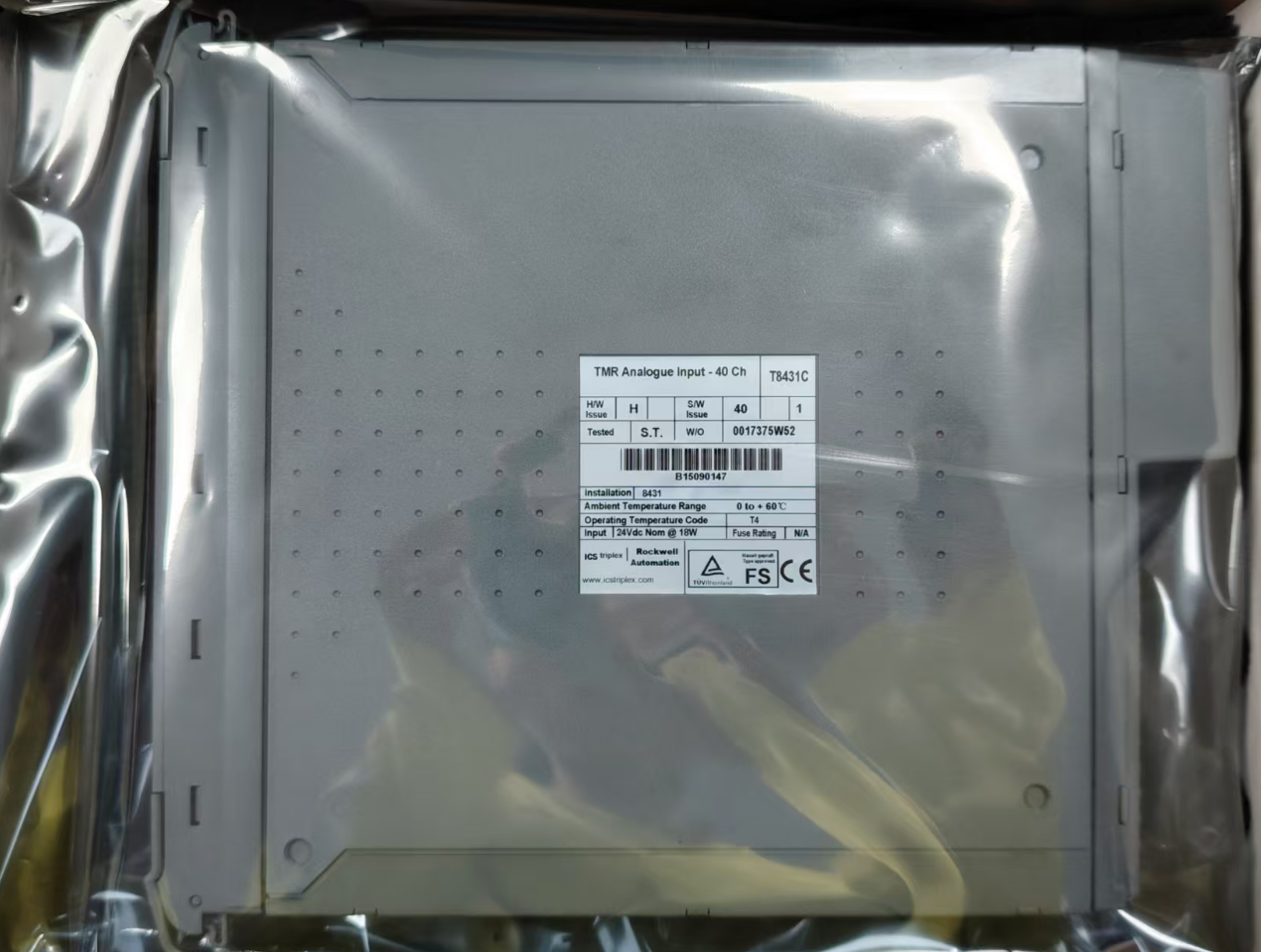

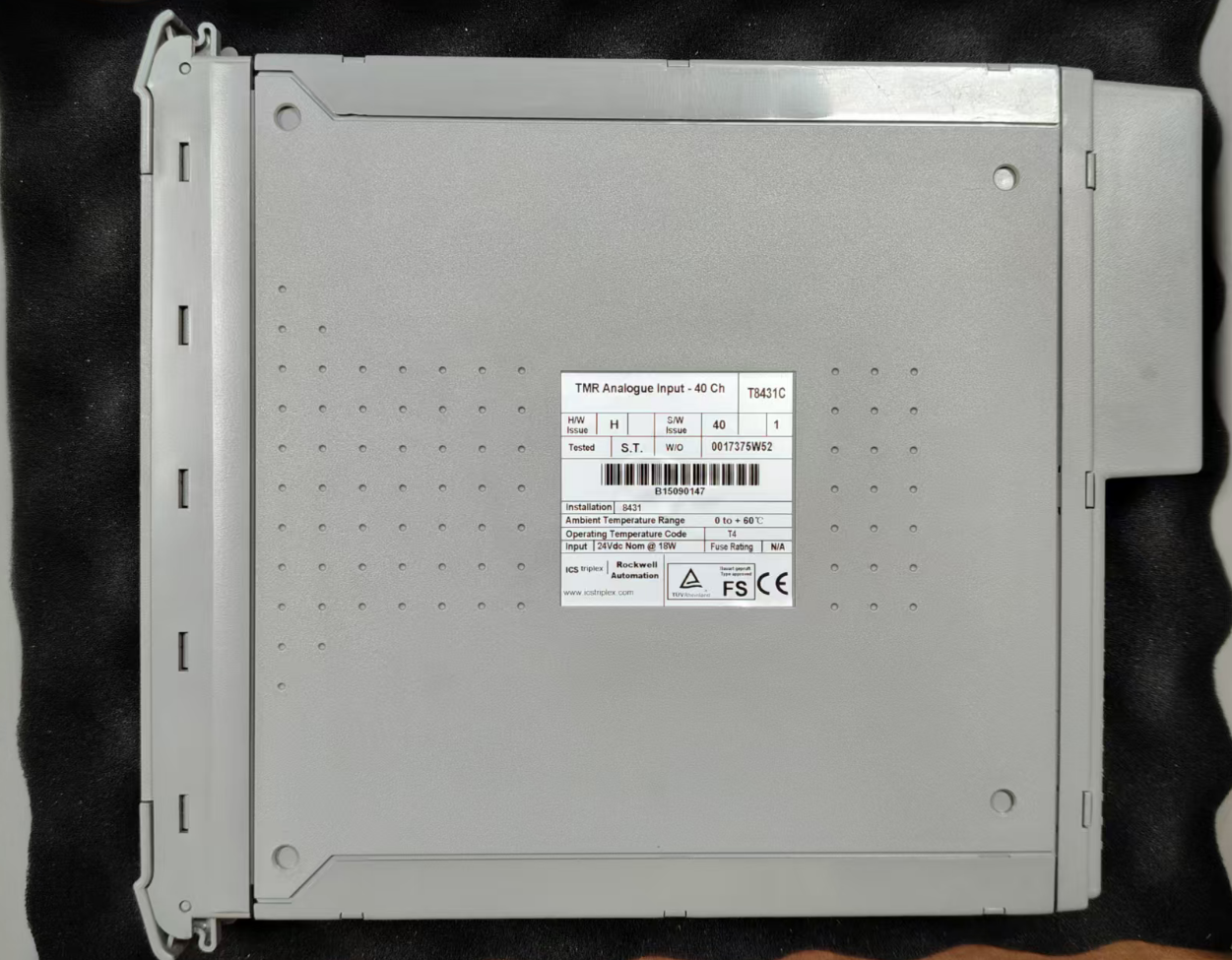

T8431C Invensys Triconex

Il modulo T8431C è il modulo I/O principale della serie Trusted TMR, progettato specificamente per sistemi di controllo industriali critici per la sicurezza.questo modulo è particolarmente adatto per applicazioni che richiedono un'affidabilità del sistema estremamente elevata, come i sistemi di sicurezza strumentali (SIS), i sistemi di spegnimento di emergenza (ESD) e i sistemi di rilevamento di fiamme e gas (F&G).

La funzione principale del modulo è acquisire con precisione segnali analogici dal campo e trasmetterli in modo sicuro e affidabile al controller TMR all'interno del sistema Trusted.di cilindrata superiore a 600 cm3, il modulo offre opzioni di configurazione flessibili e supporta sia i segnali di corrente (come i trasmettitori di temperatura, pressione e flusso da 4 a 20 mA) che i segnali di tensione.

• Tipo di prodotto: modulo di ingresso analogo TMR affidabile
• Serie: Serie TMR affidabile
• Numero di canali di ingresso: 40 canali
• Tipo di segnale di ingresso: 0-22 mA corrente / 0-6 VDC tensione
• Tempo di aggiornamento del campionamento: 0,5 ms
• Risoluzione: 3,9 μA (1/256 mA)
• Accuratezza di misura: ± 1% della scala completa
• Accuratezza di taratura: 0,03%
• Tensione di funzionamento: 20-32 VDC
• Consumo di energia: circa 15-18 W
• Temperatura di funzionamento: da -5°C a +60°C (alcuni modelli supportano da -40°C a +70°C)
• Temperatura di conservazione: -25°C a +70°C
• Umidità relativa: da 10% a 95% RH (non condensante)
• Tensione di isolamento: 2500 Vrms
• Classificazione di protezione: IP20
• Montaggio: montaggio a scaffale da 19 pollici (4 slot TE)
• Certificazione di sicurezza: SIL 3 (IEC 61508)

1. Assicurarsi che l'assemblaggio del cavo di campo sia installato e posizionato correttamente
2. Utilizzare la chiave di rilascio per rilasciare il blocco di espulsione sul modulo, assicurandosi che il blocco sia completamente aperto
3. Tenere l'ejettor e inserire con attenzione il modulo nella fessura bersaglio
4. Premere verso il basso sulla parte superiore e inferiore della facciata del modulo per spingere il modulo completamente in posizione
5. Chiudi l' ejettor del modulo e assicurati che si inserisca nella posizione bloccata

Nelle centrali elettriche, il T8431C è utilizzato nei sistemi di protezione da eccesso di velocità per turbine a gas e turbine a vapore, nonché nei sistemi di blocco di sicurezza per caldaie.Il modulo monitora i parametri chiave come la velocità di rotazioneSe un parametro supera il limite di sicurezza, si attiva immediatamente un meccanismo di protezione per evitare danni alle attrezzature e lesioni personali.

Quali tipi di segnali di ingresso supporta il T8431C?
Il T8431C supporta ingressi di corrente da 0 a 22 mA e ingressi di tensione da 0 a 6 VDC e può essere configurato per vari intervalli di segnale industriale standard, come 0 a 10 V, 0 a 20 mA e 4 a 20 mA.

Il T8431C supporta lo scambio a caldo?
Sì. Il T8431C supporta la funzionalità hot-swap. Nelle configurazioni Companion Slot o SmartSlot, i moduli difettosi possono essere sostituiti mentre il sistema è in esecuzione, senza la necessità di tempi di fermo.

Qual è il ciclo di taratura per il T8431C?
Si raccomanda di effettuare un controllo di taratura dei canali di ingresso ogni due anni, per individuare le derivazioni a lungo termine e le eventuali imprecisioni che ne derivano.
