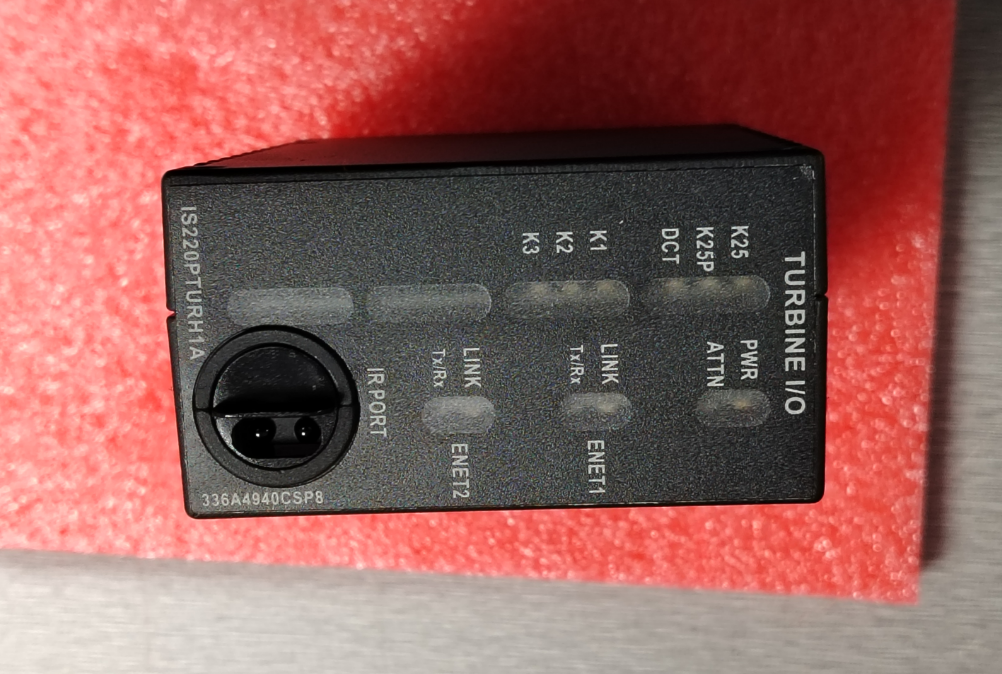

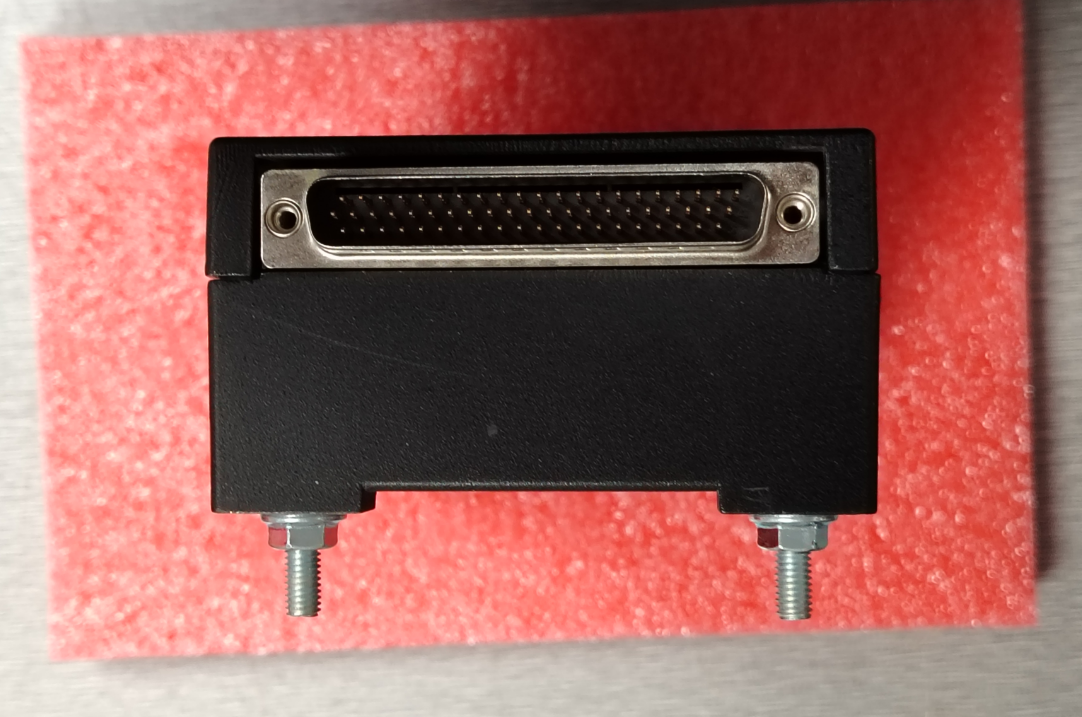

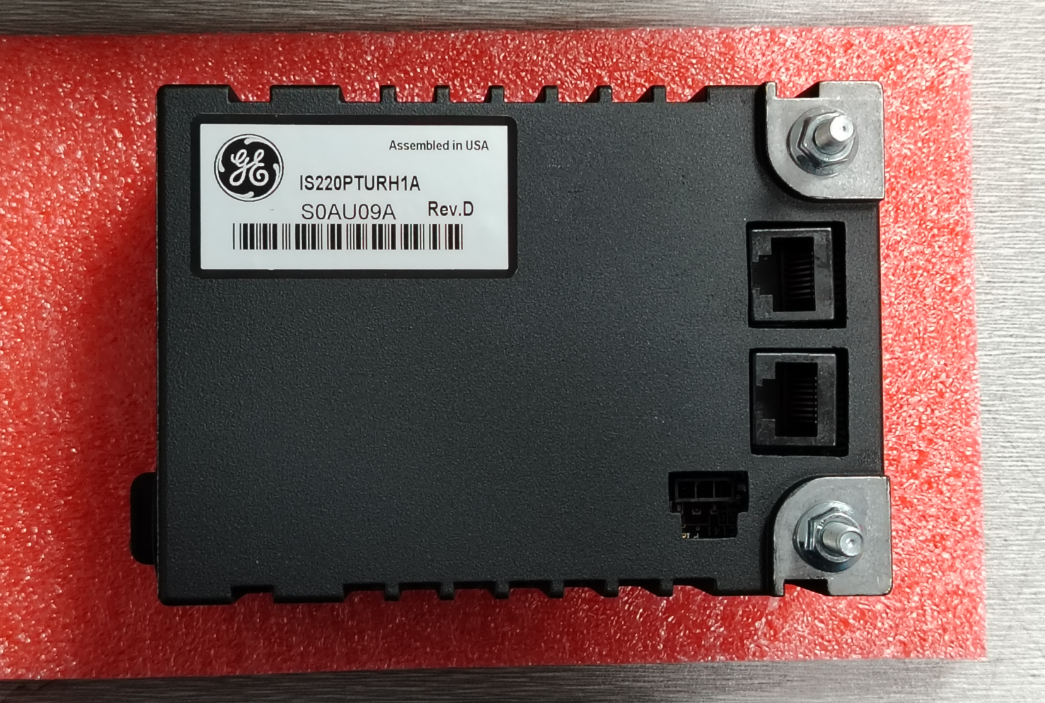

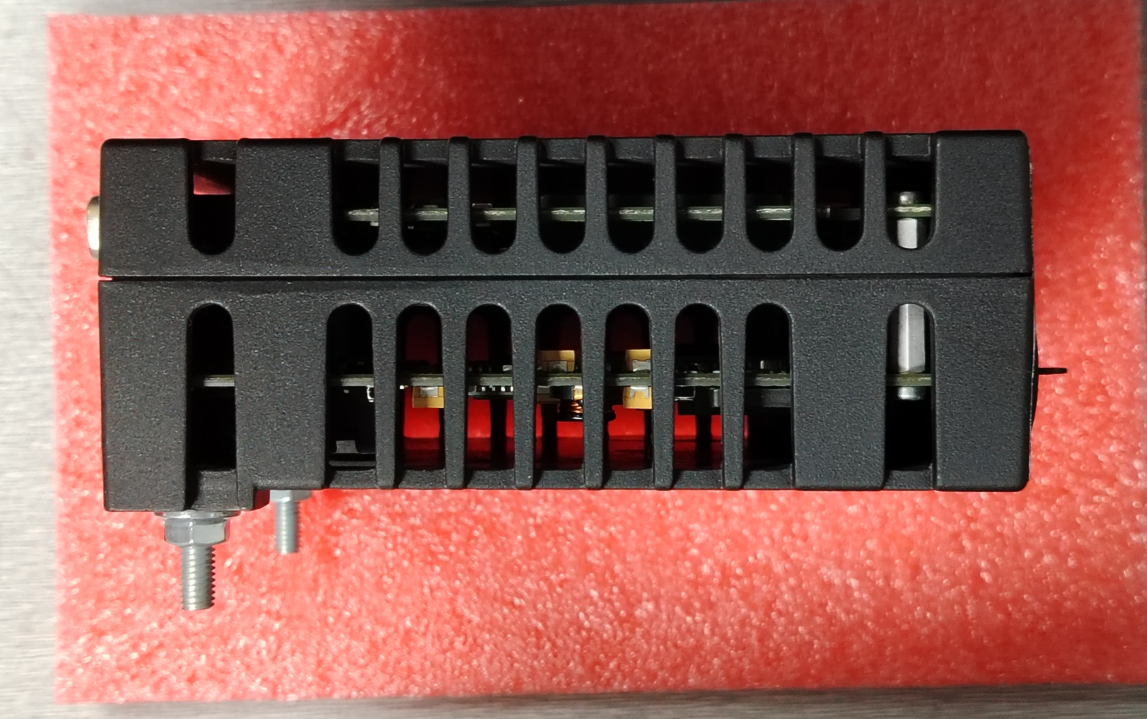

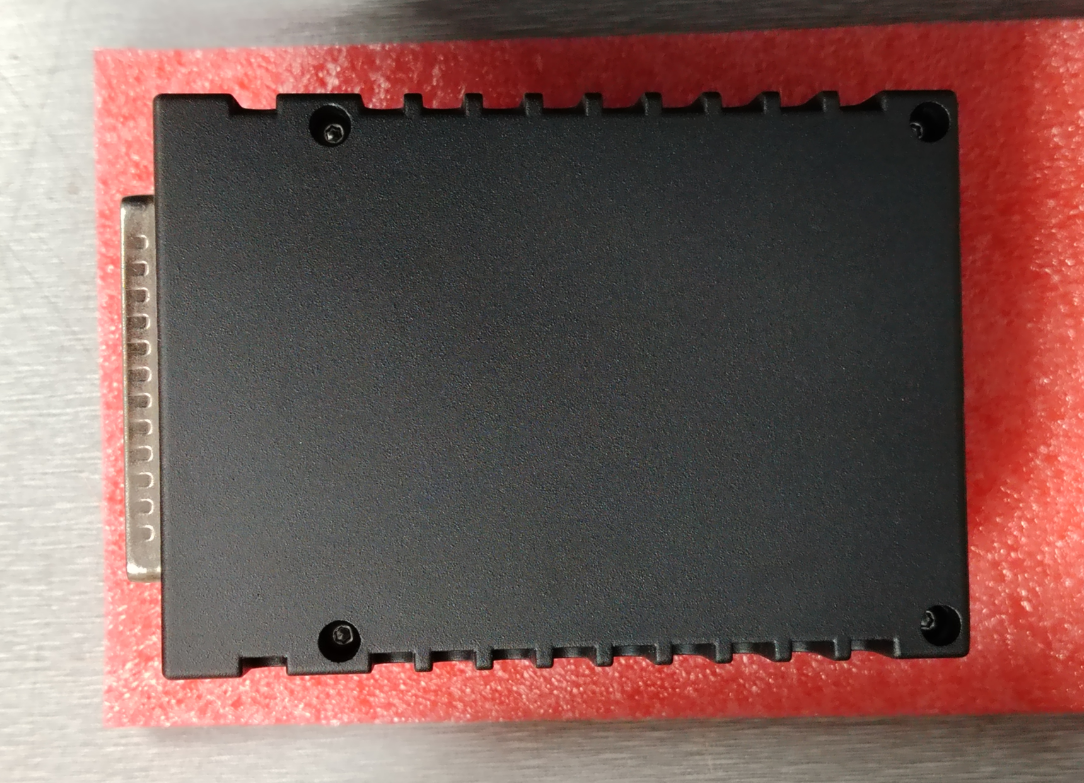

IS220PTURH1A GE Marca VIe

IS220PTURH1A è un modulo di protezione della turbina progettato da General Electric (GE) per la serie di sistemi di controllo Speedtronic Mark VIe. Grazie alla sua architettura hardware indipendente dal controller principale, ai tempi di risposta rapidi e alla facilità di manutenzione, è diventato un componente fondamentale dei sistemi di controllo Mark VIe di GE per garantire il funzionamento sicuro delle turbine.

Questo modulo è tecnicamente denominato "pacchetto viaggio principale". Progettato per fungere da "ultima linea di difesa" per la sicurezza della turbina, fornisce un'interfaccia elettrica tra la morsettiera di controllo della turbina e una o due reti Ethernet, consentendo una trasmissione affidabile di dati e segnali di controllo. È specificamente responsabile dell'elaborazione di tutti i segnali critici direttamente correlati alla sicurezza della turbina, come la protezione da sovravelocità e l'arresto di emergenza. È una componente indispensabile delle strategie di protezione della sicurezza nelle industrie pesanti come la produzione di energia, il petrolio e i prodotti chimici.

• Temperatura di funzionamento: da -30°C a +65°C
• Temperatura di stoccaggio: da -40°C a +70°C
• Umidità relativa: 5%-95%, senza condensa
• Classificazione antideflagrante: Classe I Div 2 Gruppi A/B/C/D; ATEX Zona 2 IIC T4 Gc
• Grado di protezione: IP20 per il modulo stesso; il quadro elettrico in dotazione deve essere un quadro antideflagrante con grado di protezione IP54 o superiore
• Metodo di montaggio: montaggio su guida DIN standard; compatibile con armadi di controllo standard Mark VIe

• Sicurezza estremamente elevata:Essendo uno sganciatore principale dedicato, la sua architettura logica hardware, indipendente dal controller principale, fornisce il massimo livello di protezione di sicurezza per la turbina
• Manutenzione facile:La funzionalità di "riconfigurazione automatica" semplifica notevolmente il processo di sostituzione del modulo, riducendo i tempi di inattività e l'errore umano
• Alta affidabilità:Progettato per il funzionamento continuo, mantiene la stabilità in ambienti industriali difficili ed è un prodotto maturo e collaudato sul mercato
• Alta integrazione:Essendo un componente nativo del sistema Mark VIe, consente un'integrazione perfetta, garantendo l'integrità e la compatibilità del sistema

La turbina a vapore in loco da 15 MW di un'acciaieria, dotata di un sistema Mark VIe a ridondanza singola, utilizza un singolo modulo IS220PTURH1A per monitorare la velocità della turbina e il segnale di arresto di emergenza dalla valvola principale del vapore.

Il sistema ha attivato più scatti interbloccati a causa della bassa pressione dell'olio lubrificante. Il modulo registra accuratamente la sequenza degli interventi, fornendo dati completi per tracciare la causa principale dei guasti alle apparecchiature. Sostituendo le schede importate obsolete e non diagnostiche, ha ridotto significativamente i tempi di inattività per la manutenzione.

Scarica la scheda tecnica: GE-Mark-VIe-VIeS.pdf
