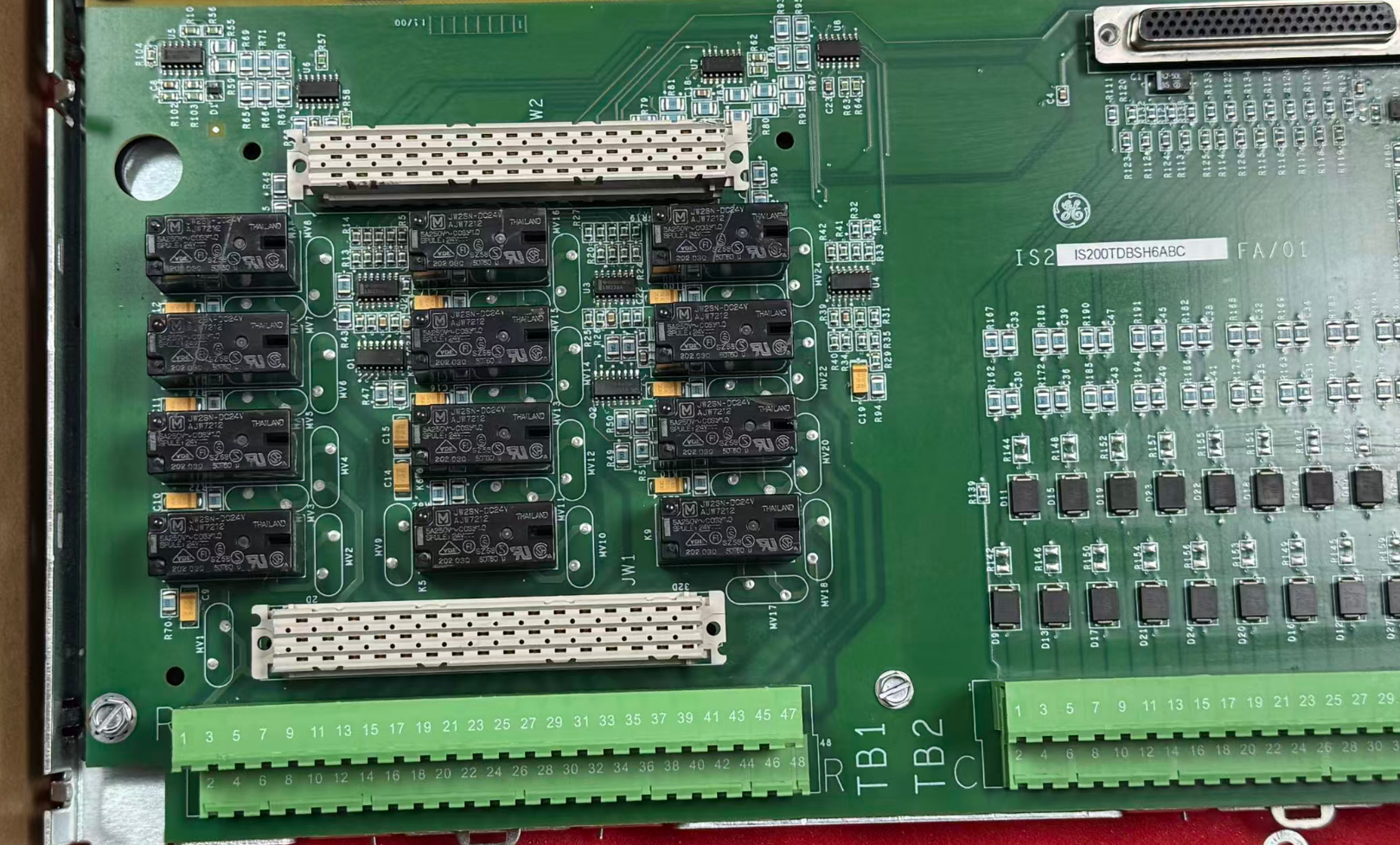

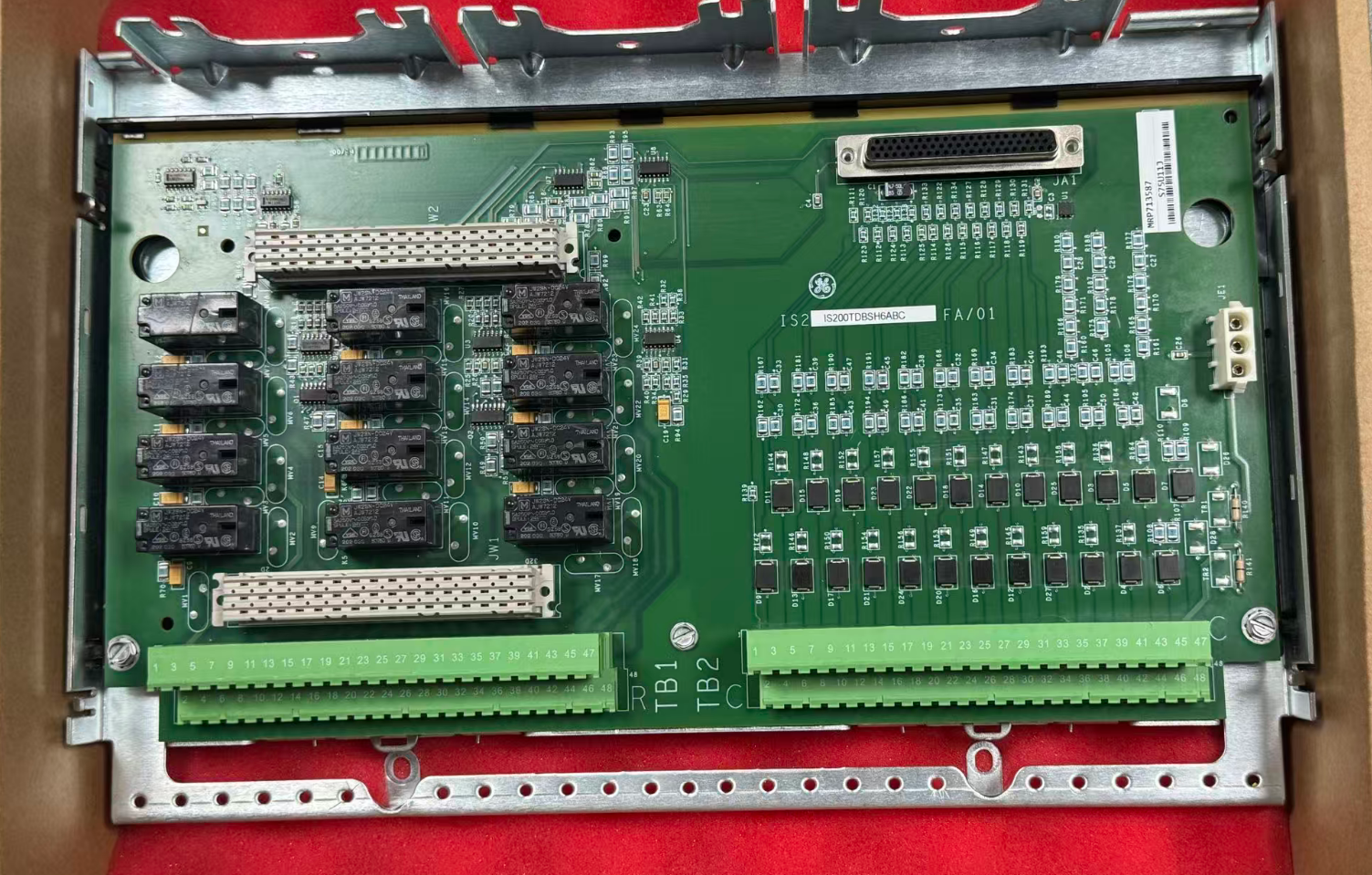

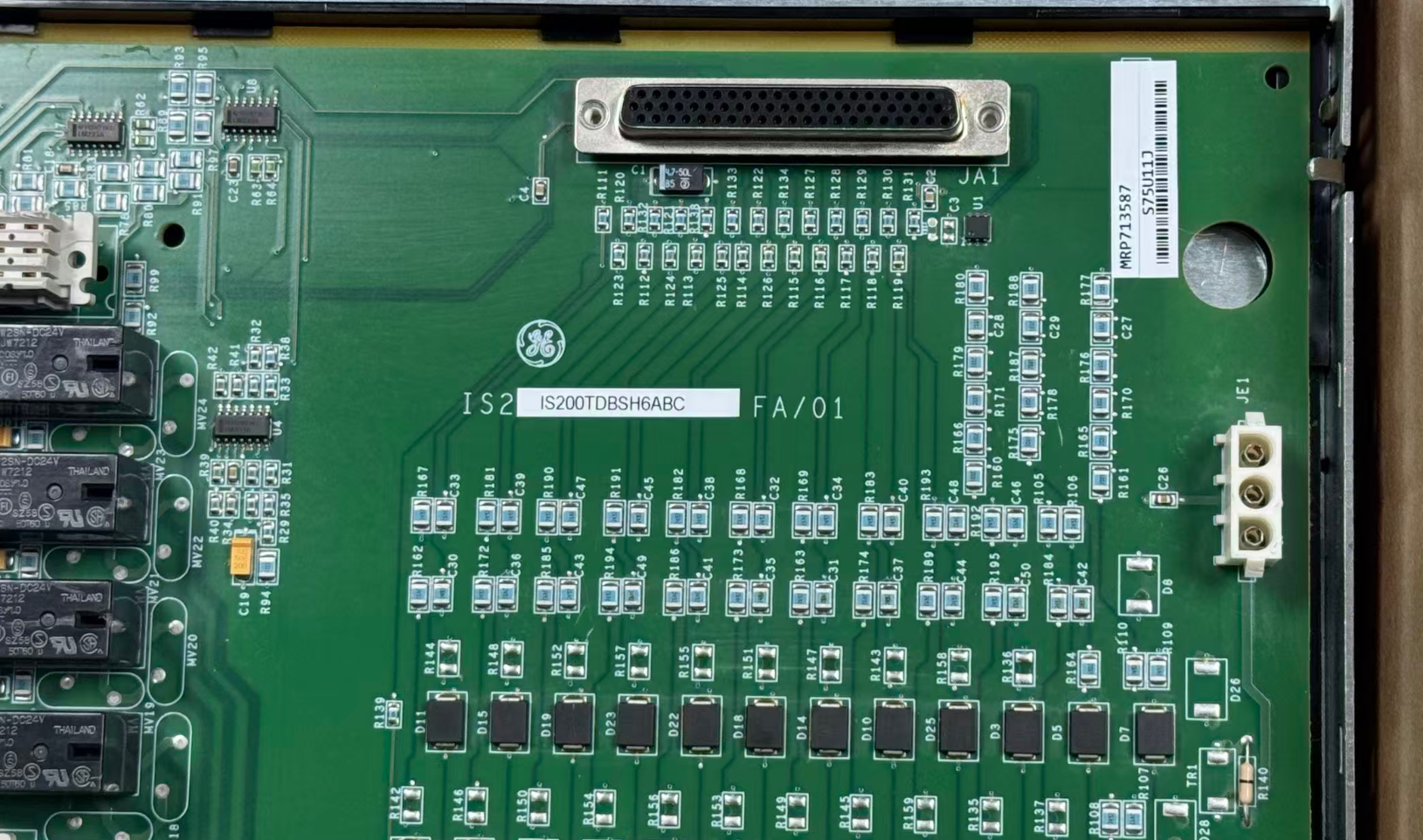

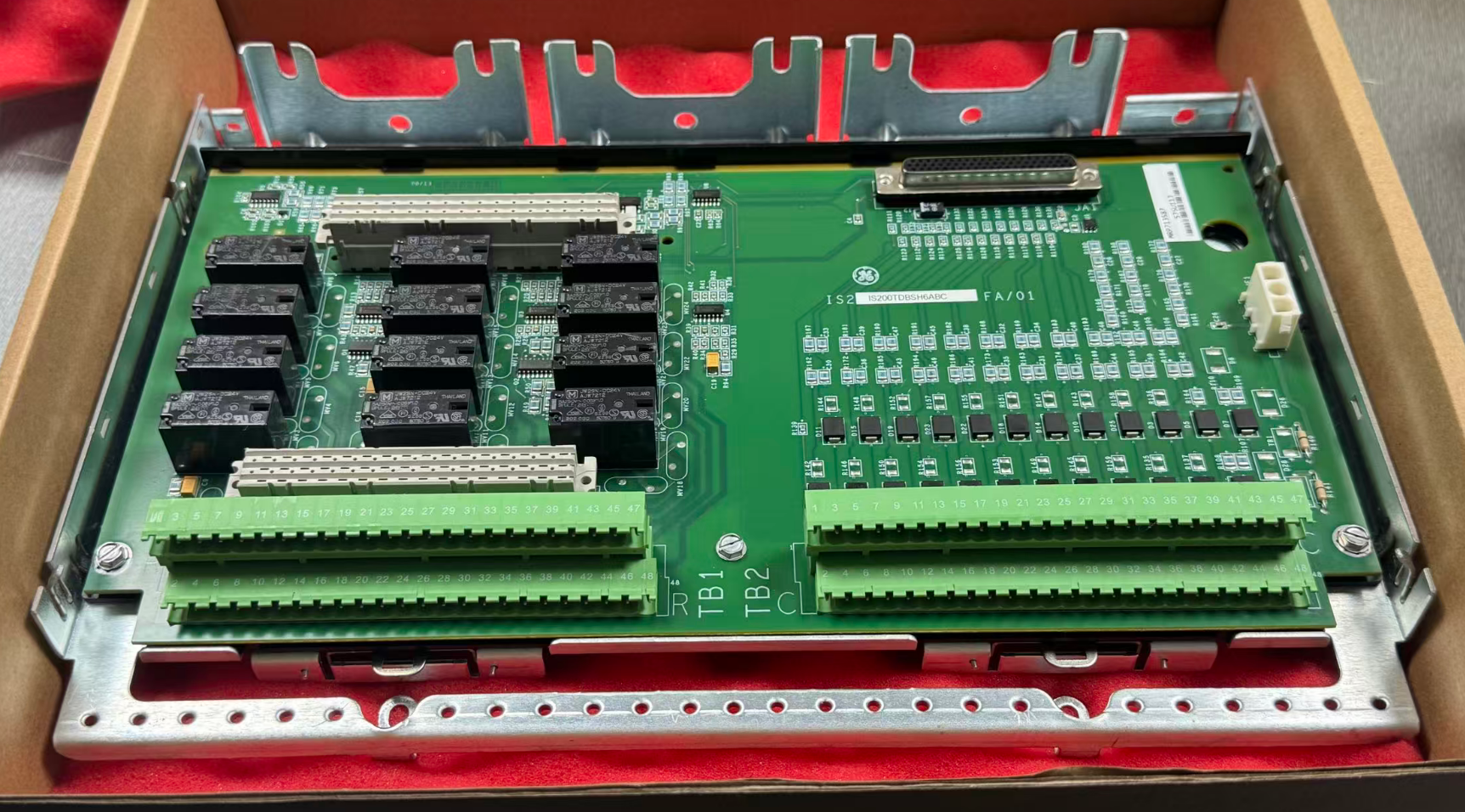

IS200TDBSH6A Morsettiera simplex I/O discreti GE Mark VI

GE IS200TDBSH6A è una morsettiera simplex discreta. Agendo come un'interfaccia fisica, collega i segnali logici provenienti da vari sensori discreti sul campo (come pressostati, interruttori termici e segnali di posizione della valvola) al sistema di controllo. Allo stesso tempo, converte i comandi logici del controller in uscite a contatto pulito tramite relè integrati per azionare attuatori esterni come elettrovalvole e contattori.

Questo modello è la controparte simplex della versione TMR (Triple Modular Redundant), TDBTH6A, ed è progettato per BOP (Balance of Plant) e circuiti ausiliari non critici per la sicurezza. Il suffisso del modello "6A" è fondamentale; indica la compatibilità a 125 V CC, con divisori di tensione e varistori a ossido di metallo (MOV) appositamente progettati per transitori a 125 V, distinguendolo dalla versione a 24 V (suffisso "H2A").

• Canali di ingresso: 24 canali, gruppo isolato (compatibile con contatti puliti)
• Tensione di bagnatura in ingresso: 100-145 V CC (125 V CC nominali)
• Canali di uscita: 12 relè SPDT Form-C
• Portata contatti: 0,6 A a 125 V CC / 3,15 A a 24 V CC / 120 V CA
• Alimentazione logica: +5 V CC (dal pacchetto PDIO)
• Alimentazione di campo: esterna 125 V CC (fornita dall'utente)
• Tensione di isolamento: 1500 Vrms (da canale a backplane)
• Temperatura operativa: da -30°C a +65°C
• Umidità relativa: 5-95% RH (senza condensa)
• Montaggio: guida DIN o montaggio su superficie piana

GE-EX2000.pdf

• Servendo come alternativa semplice alla versione TMR, questo modello elimina la necessità di hardware TMR nei circuiti non critici, riducendo i costi di circa il 50% rispetto alla versione TMR e riducendo anche i costi dell'armadio e l'inventario dei pezzi di ricambio.
• Supporta direttamente i dispositivi di campo da 125 V CC comunemente presenti nelle centrali elettriche, eliminando la necessità di convertitori di segnale esterni e semplificando l'architettura del sistema.
• Il progetto utilizza componenti discreti anziché elevati livelli di integrazione, offrendo una maggiore flessibilità per la manutenzione futura e la sostituzione di componenti specifici.
• Progettato per un ampio intervallo di temperature industriali, resiste agli ambienti operativi difficili delle centrali elettriche. Viene sottoposto a test di rodaggio prima della spedizione, garantendo elevata affidabilità e durata.
• Supporta l'hot-swap online e utilizza la EEPROM integrata per identificare automaticamente i tipi di canale, consentendo la sostituzione di qualsiasi morsettiera in soli 3 minuti circa.

1. Ispezionare periodicamente l'integrità del rivestimento protettivo per evitare cortocircuiti sulla scheda causati da corrosione chimica o danni fisici
2. Utilizza le funzioni diagnostiche di filtraggio hardware e soppressione del rumore integrate nel sistema per monitorare regolarmente la qualità del segnale di ingresso/uscita e identificare potenziali fonti di interferenza elettromagnetica
3. Durante i tempi di inattività dell'apparecchiatura per manutenzione, controllare il serraggio dei fermagli della guida DIN o delle viti di montaggio e rimuovere la polvere accumulata dalla superficie della scheda per garantire una dissipazione del calore e prestazioni di isolamento ottimali

In una grande centrale elettrica a ciclo combinato, il team di ingegneri ha aggiornato il terminale I/O principale al modello IS200TDBTH6A per evitare che il rumore ad alta frequenza attivi falsi allarmi di spegnimento.

Grazie al filtraggio hardware superiore dell'unità e alle capacità di soppressione della tensione CA a 12 V RMS, il rumore ad alta frequenza è stato efficacemente isolato, aumentando la precisione della trasmissione del segnale al 100%.

In seguito all'aggiornamento, l'impianto non solo ha eliminato il rischio di arresti imprevisti causati da falsi allarmi, ma ha anche ottenuto un controllo preciso sulle apparecchiature ausiliarie attraverso uscite relè stabili, migliorando significativamente l'efficienza operativa e la sicurezza complessive dell'unità.
