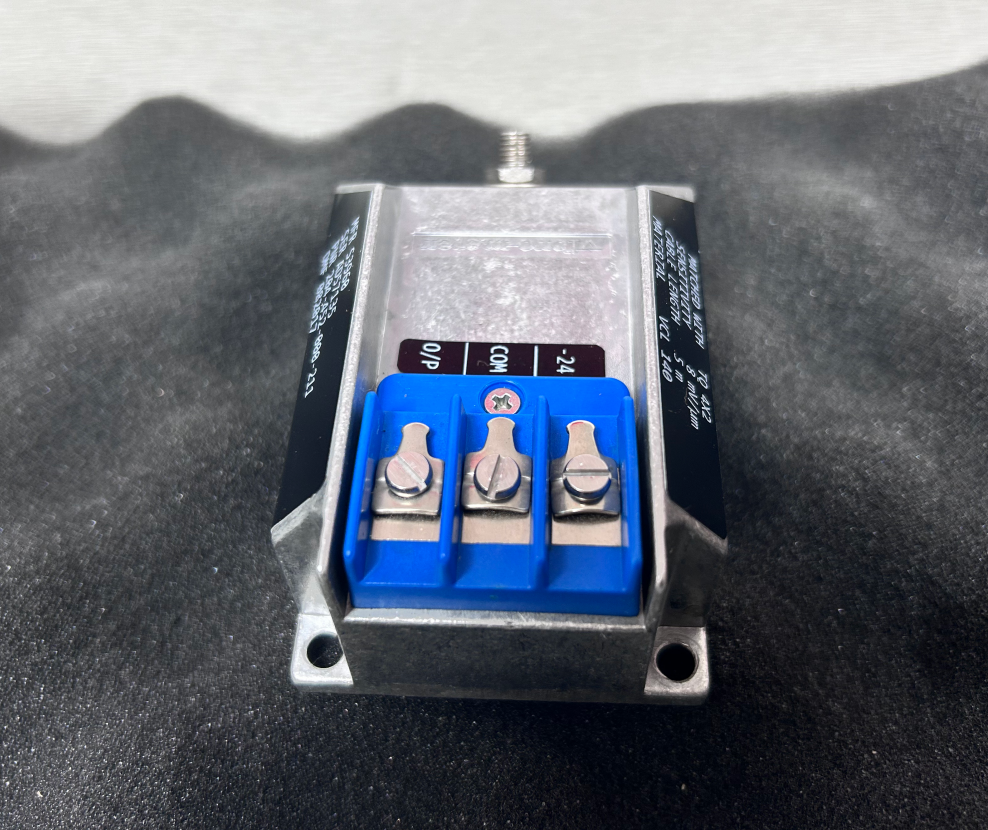

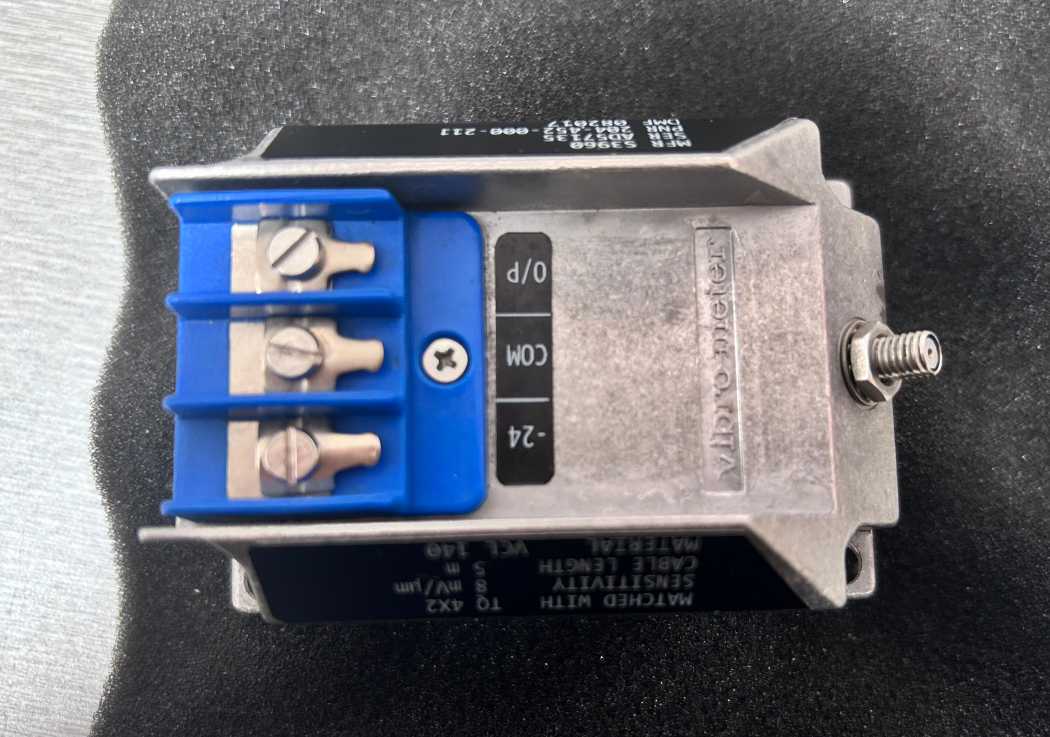

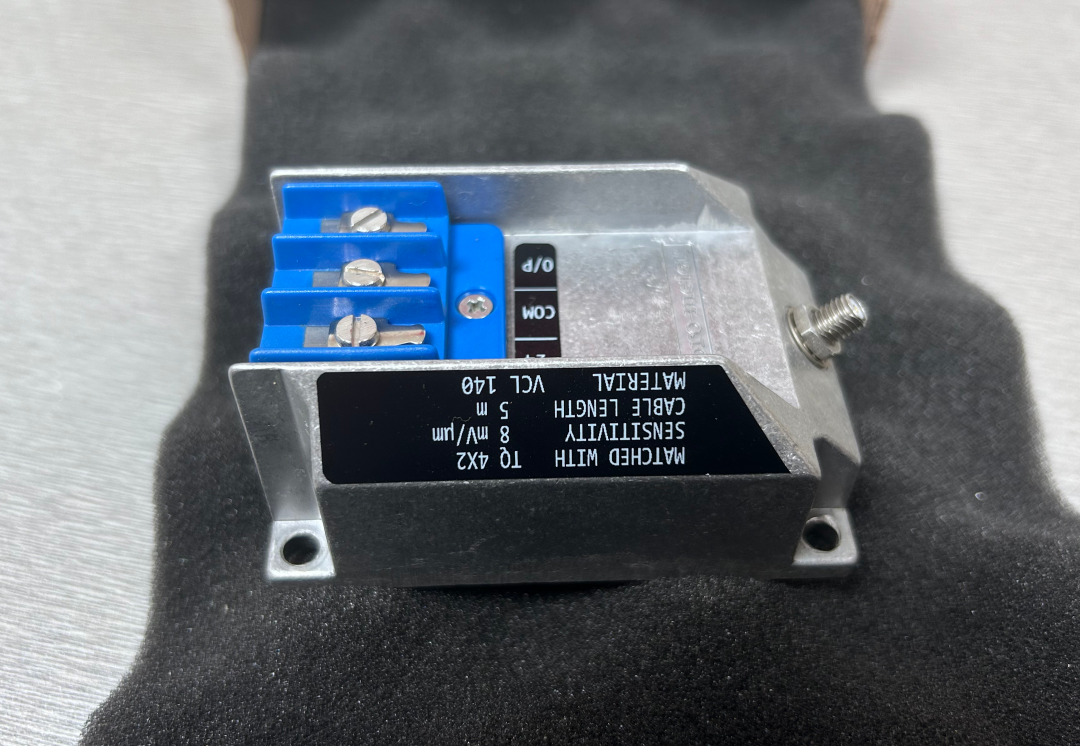

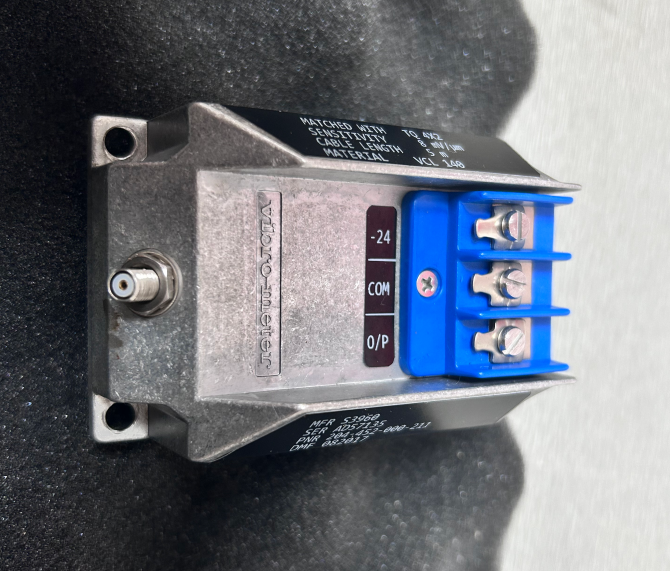

IQS452204-452-000-021

IQS452204-452-000-021è un condizionatore di segnale ad alte prestazioni progettato principalmente per applicazioni critiche di monitoraggio delle vibrazioni nelle macchine rotanti. È dotato di un oscillatore/demodulatore integrato ad alta frequenza che fornisce un segnale di comando ai sensori compatibili e genera il campo elettromagnetico necessario per la misurazione del gap.

Se abbinato ai sensori senza contatto TQ402 o TQ412, forma un sistema di misurazione di prossimità a correnti parassite completo e calibrato con componenti completamente intercambiabili. Il sistema consente la misurazione senza contatto dello spostamento relativo dei componenti mobili della macchina, emettendo un segnale di tensione o corrente proporzionale alla distanza tra la punta della sonda del sensore e il bersaglio (come un albero della macchina).

• Tensione di intervallo minima: -1,6 V
• Tensione di intervallo massima: -17,6 V
• Gamma dinamica: 16 V
• Impedenza di uscita: 500 Ω
• Corrente di cortocircuito: 45 mA
• Tensione di alimentazione: da -20 V a -32 V
• Corrente di alimentazione: 13 ± 1 mA (max. 25 mA)
• Capacità di ingresso: 1 nF
• Induttanza di ingresso: 100 μH

• Misurazione ad alta precisione: raggiunge la misurazione dello spostamento a livello di micron basata sul principio delle correnti parassite
• Affidabilità eccezionale: presenta componenti di alta qualità e alloggiamento in alluminio estruso, adatto per ambienti industriali difficili
• Configurazione flessibile: intervallo di misurazione e sensibilità configurabili; supporta l'uscita in corrente o tensione
• Certificazione antideflagrante: doppia certificazione ATEX e CSA per l'utilizzo in ambienti potenzialmente esplosivi
• Intercambiabilità dei componenti: tutti i componenti del sistema sono completamente intercambiabili, facilitando la manutenzione
• Ampia adattabilità alla temperatura: intervallo di temperatura operativa da -30°C a +70°C
• Trasmissione del segnale a lunga distanza: la modalità di uscita corrente supporta la trasmissione del segnale a lunga distanza
• Supporto alla manutenzione predittiva: monitoraggio in tempo reale dello stato di vibrazione delle macchine rotanti

Produzione di energia: monitoraggio delle vibrazioni di turbine a vapore, turbine a gas, generatori e turbine eoliche

Petrolio e gas: analisi e monitoraggio delle vibrazioni di compressori, pompe e condutture

Produzione: gestione dello stato di apparecchiature critiche quali motori elettrici, riduttori e ventilatori

Trasporti: test su motori aeronautici e monitoraggio dei cuscinetti ferroviari

Macchine rotanti: turbocompressori, turbine idrauliche, generatori AC, ecc.

Una centrale elettrica a gas utilizza l'IQS 452 (modello 204-452-000-021) insieme ai sensori di prossimità TQ 412 per monitorare la vibrazione dell'albero e lo spostamento assiale delle sue turbine a gas in tempo reale.

Il sistema emette un segnale di tensione ad alta sensibilità di 8 mV/μm e si collega al DCS tramite una configurazione a tre fili. Questa soluzione consente il monitoraggio continuo delle condizioni dei cuscinetti della turbina, consentendo al team operativo e di manutenzione di rilevare tempestivamente tendenze anomale delle vibrazioni e prevenire arresti imprevisti.

Quali tipi di output supporta l'IQS 452 (204-452-000-021)?

Questo modello utilizza un'uscita di tensione (configurazione a 3 fili) con un intervallo di uscita da -1,6 V a -17,6 V e un intervallo dinamico di 16 V. La serie IQS 452 supporta anche una configurazione di uscita di corrente (2 fili), che può essere selezionata in base ai requisiti dell'ordine.

Quali sensori possono essere utilizzati con l'IQS 452?

L'IQS 452 è progettato principalmente per l'uso con i sensori di prossimità senza contatto TQ 402 o TQ 412. Può essere utilizzato anche insieme all'adattatore di montaggio della sonda PA150.

Come viene determinata la lunghezza totale del sistema?

La lunghezza totale del sistema (TSL) è la somma della lunghezza del cavo integrale del sensore e della lunghezza del cavo di prolunga. Il 204-452-000-021 è configurato come una lunghezza totale del sistema di 5 m. Il requisito TSL minimo è 4,4 m per un collegamento da 5 m e 8,8 m per un collegamento da 10 m.

Qual è il periodo di garanzia?

Garanzia industriale standard: 12 mesi; con una corretta installazione e senza sovraccarico, il prodotto ha una durata di 5-10 anni.
