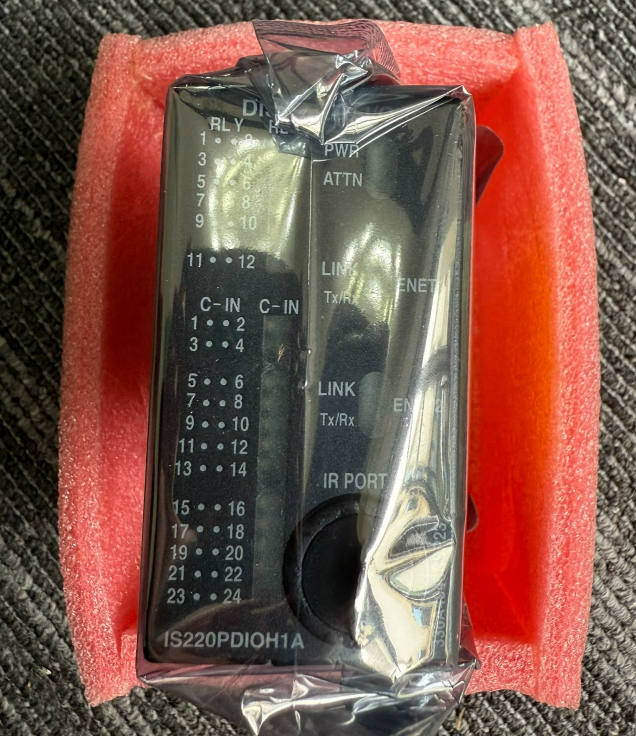

IS220PDIOH1A GE Marca VIe

• Temperatura Operativa: da -40°C a +70°C (fino a +85°C per alcuni modelli)
• Temperatura di Stoccaggio: da -55°C a +90°C
• Umidità Relativa: 5%-95% (senza condensa)
• Grado di Protezione: IP20
• Tensione di Alimentazione: 24 V CC (intervallo operativo: 9-36 V CC)
• Consumo Energetico: <4 W
• Supporta varie modalità di configurazione, tra cui simplex, ridondanza doppia e tripla ridondanza (TMR)
• Compatibile con sistemi TMR e supporta applicazioni di livello di sicurezza SIL 2
• Caratterizzato da un design hot-swap (Nota: l'operazione deve essere eseguita a interruttore spento), che consente la manutenzione o la sostituzione senza interrompere il funzionamento generale

L'IS220PDIOH1A è un modulo di ingresso/uscita discreto (I/O) altamente integrato progettato da GE per la sua serie di sistemi di controllo Mark VIe Speedtronic. Come componente vitale di un sistema di controllo distribuito (DCS), questo modulo viene utilizzato principalmente per acquisire segnali digitali dai dispositivi sul campo e emettere segnali di controllo in base alle istruzioni del sistema di controllo, fungendo da ponte critico tra i dispositivi sul campo, come sensori e attuatori, e il sistema di controllo.
Comunemente indicato nel settore come "PDIO" (Discrete I/O Pack), la filosofia di progettazione principale del modulo è quella di integrare altamente sia le funzioni di ingresso digitale che di uscita digitale su un'unica PCB, fornendo una soluzione completa per l'acquisizione di dati e il controllo di dispositivi sul campo come contatti, valvole a solenoide e allarmi. Scambia dati in tempo reale con il controller Mark VIe tramite doppia IONet Ethernet full-duplex da 100 Mbps, garantendo tempi di risposta estremamente brevi.

In una determinata centrale elettrica, l'uso di questo modulo per monitorare i dati di prestazione in tempo reale della turbina a vapore ha migliorato significativamente il livello di monitoraggio operativo. Raccogliendo vari parametri operativi dalla turbina a vapore, il modulo fornisce un supporto dati accurato e in tempo reale per il sistema di controllo.

1. Installare la Scheda Terminale: Installare saldamente la scheda terminale selezionata (TDBS o TDBT)
2. Inserire il Modulo: Inserire il pacchetto I/O PDIO direttamente nel connettore della scheda terminale
3. Fissaggio Meccanico: Fissare meccanicamente il modulo utilizzando i perni filettati accanto alle porte Ethernet; i perni scorrono nelle staffe di montaggio corrispondenti sul blocco terminali
4. Collegamento Ethernet: Collegare uno o due cavi Ethernet. Utilizzando una connessione doppia, ENET1 è tipicamente collegato alla rete del controller R
5. Collegamento Alimentazione: Collegare il connettore di alimentazione a tre pin a una fonte di alimentazione per fornire energia al modulo
6. Configurazione Software: Se necessario, utilizzare il programma ToolboxST per configurare il pacchetto I/O
