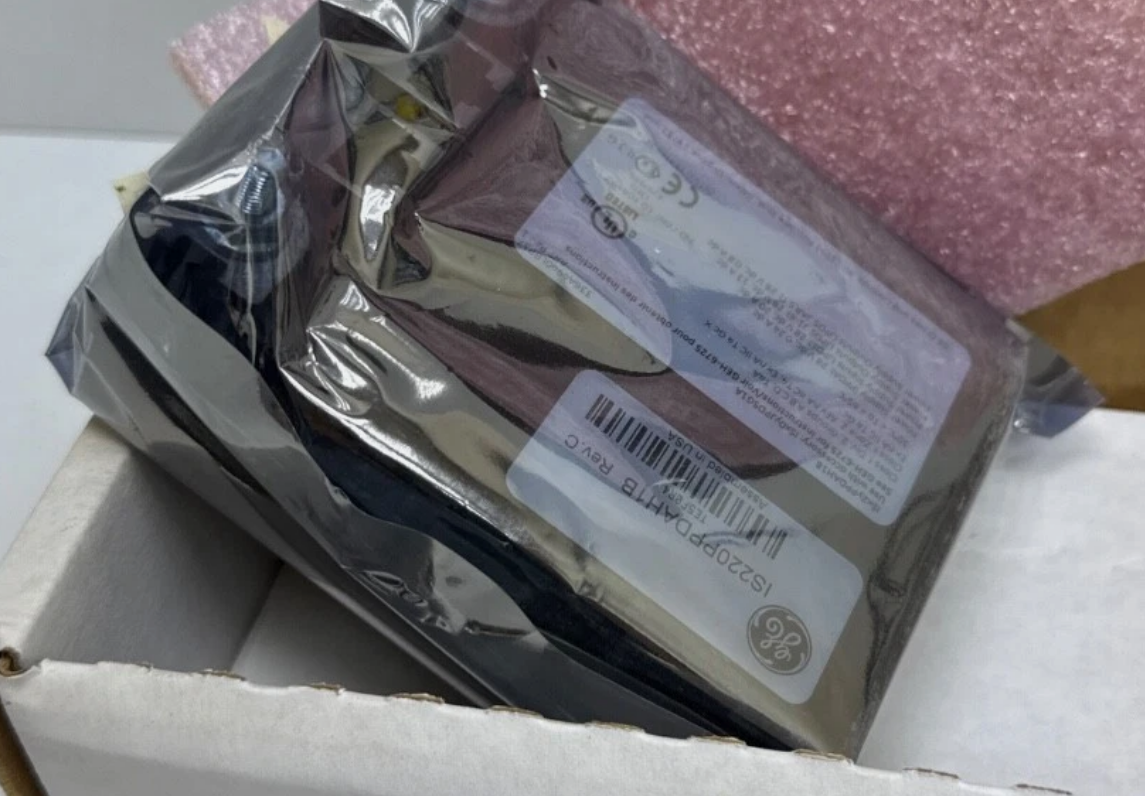

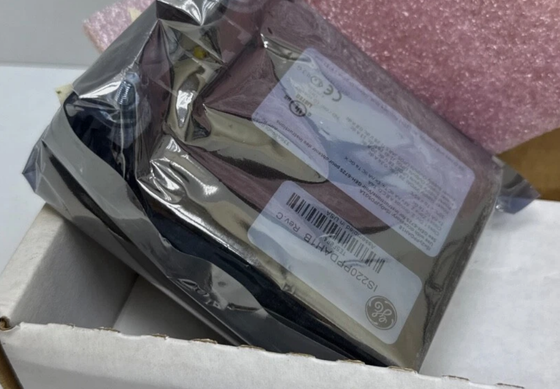

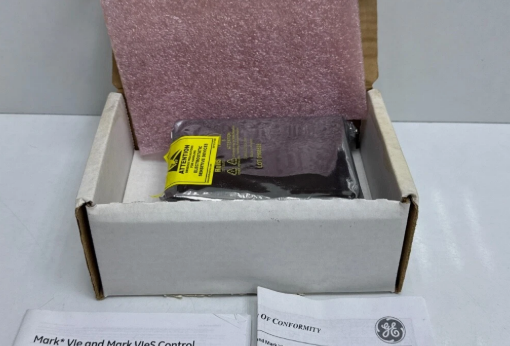

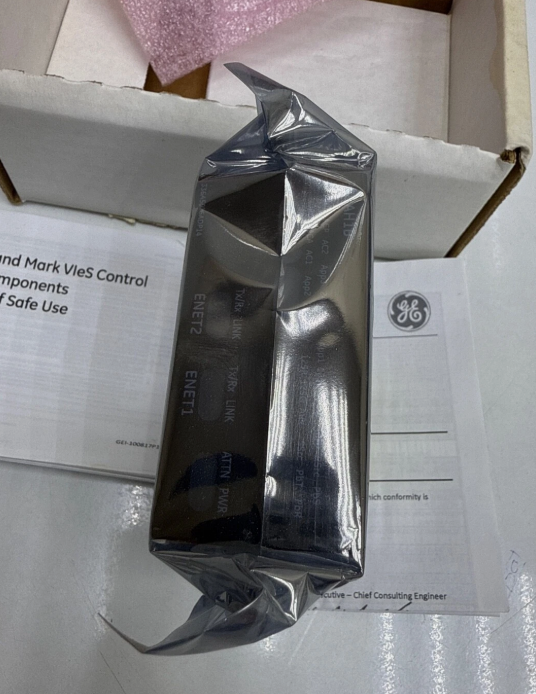

IS220PPDAH1B GE Mark VIe

• Temperatura di funzionamento: da -40°C a +70°C
• Temperatura di conservazione: -55°C a +85°C
• Umidità relativa: 5%-95%
• Classificazione di protezione: IP20
• Voltaggio di ingresso: 24 VDC (18-36 VDC)
• Voltaggio di uscita: 24 VDC / 28 VDC, isolato multicanale
• Corrente di uscita: massimo 10 A per canale, potenza totale 480 W
• Consumo di energia: massimo 5 W

Come componente centrale per il feedback della distribuzione di energia nel sistema di controllo Mark VIe di GE,l'IS220PPDAH1B è diventata la soluzione preferita per il monitoraggio e la gestione dei sistemi di distribuzione dell'energia in settori come la produzione di energiaLe sue caratteristiche eccezionali includono l'identificazione elettronica plug-and-play, la riconfigurazione automatica, la comunicazione Ethernet dual-redundant,1 capacità di hot-swap ridondante, e di cinque livelli di protezione.

Il modulo condiziona i segnali di feedback provenienti dai pannelli di distribuzione dell'energia e fornisce un'interfaccia Ethernet per i controller collegati.Questa scheda acquisisce i segnali di feedback del sistema, inclusa la tensione del bus di alimentazione., lo stato dell'interruttore di ramificazione, il rilevamento di guasti a terra e la salute del sistema di alimentazione da pannelli di distribuzione di base connessi (come JPDS, JPDM, JPDG,o JPDC) e trasmette queste informazioni in tempo reale ai controller Mark VIe o Mark VIeS tramite interfacce Ethernet dual-redundant.

In una centrale a turbina a gas, l'IS220PPDAH1B è stato utilizzato nella sezione di monitoraggio della distribuzione dell'energia del sistema di controllo Mark VIe.Il modulo monitora in tempo reale i guasti di terra e le lievi fluttuazioni della tensione della barra di carico, che emette un avviso anticipato prima che l'isolamento scenda a una soglia critica.

Ciò consente al personale operativo e di manutenzione di intervenire tempestivamente prima del viaggio,prevenire con successo le sostanziali perdite finanziarie derivanti da interruzioni non pianificate.

Il modulo supporta lo scambio a caldo?
Il pacchetto I/O Mark VIe è progettato per supportare lo scambio a caldo.assicurarsi di indossare un'adeguata attrezzatura di protezione ESD e verificare che il sistema non sia in uno stato operativo critico.

Su quali pannelli di distribuzione può essere installato l'IS220PPDAH1B?
È tipicamente installato su pannelli di distribuzione JPDM, JPDC o JPDS. Il modulo è compatibile con pannelli di alimentazione JPDC, JPDS, JPDM e JPDG.

Il modulo può rilevare le falle di terra in modo indipendente?
Il modulo può monitorare i segnali di terra localmente, ma il rilevamento avanzato di guasti di terra richiede l'installazione con una scheda JPDE compatibile.

Qual è il periodo di garanzia di questo modulo?
In genere, il periodo di garanzia per i prodotti originali è di 12 mesi.
